PDF3000直流系統接地故障測試儀工作原理

來源:www.zeichua.cn    更新時間:2018-05-09

PDF3000直流系統接地故障測試儀工作原理
PDF3000用于在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置。該直流系統接地故障測試儀在原理上引入一種全新的探測方法----波形分析法,其主要特點和優點:檢測靈敏度高、排查系統分布電容能力強、不斷電查找、不影響系統正常運行、抗干擾能力強、安全可靠等。
波形分析法,就是利用在直流母線與地之間加入一種特定的周期性電壓信號,通過卡鉗式探頭探測各支路電流,分析、計算電流信號基波與諧波的相位及相位差,進而判斷是否存在接地故障及接地故障點。
本裝置由信號發生器、信號接收器和信號采集器(卡鉗)三部分組成。在查找直流系統故障時,三者須同時配合使用。
本信號發生器不采用傳統的LC或RC的振蕩電路,而采用全新的數字技術,因而具有信號穩定的特點。該信號發生器由單片機、A/D轉換電路、信號放大濾波電路、功率放大及隔直電路、輸出反饋及保護等部分組成,其實現原理圖如下:

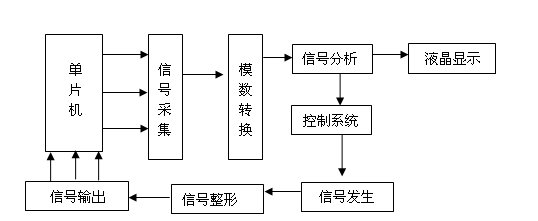

信號發生器原理圖

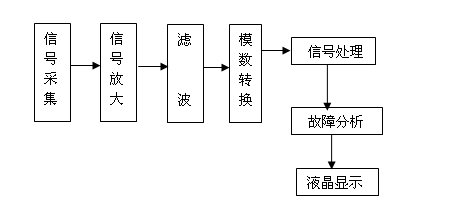

信號接收器原理圖
