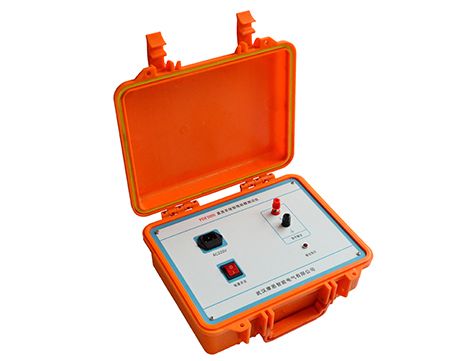

PDF3000直流系統接地故障測試儀

執行標準：GB4706.1‐1998

產品別稱：直流系統接地故障測試儀、直流接地故障測試儀、直流系統故障測試儀

產品特性：
※適用于任何電壓等級的直流系統，配備了高精度的檢測鉗表;
※直流系統220V、110V、48V、24V都可以使用;
※可根據用戶需求來定制產品；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

直流系統接地故障測試儀

產品用途
PDF3000直流系統接地故障測試儀是新一代直流接地故障測試儀。它能夠適用于任何電壓等級的直流系統，配備了高精度的檢測鉗表，通過對多種信號的高效處理大大提高了檢測范圍與抗干擾能力；采用了優秀的算法和先進的模糊控制計算理論，將被檢測絕緣支路的優勢程度以數值的形式表示出來，充分體現了人工智能的優越性；對于接地點位置的斷定，它們更是擁有準確的判斷力，每次檢測都能夠指出接地點位置及方向。
直流系統接地故障測試儀以系統安全為首要前提，按行業標準的更高要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。
發電廠、變電站的直流系統為控制、保護、信號和自動裝置提供電源，直流系統的安全連續運行對保證發供電有著極大的重要性。由于直流系統為浮空制的不接地系統，如果發生兩點接地，就可能引起上述裝置誤動、拒動，從而造成重大事故。因此當發生一點接地時，就應在保證直流系統正常供電的同時準確迅速地探測出接地點，排除接地故障，從而避免兩點接地可能帶來的危害。
PDF3000直流系統接地故障測試儀用于在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置。各種類型的接地故障，均能迅速地查找出接地點，準確率達到100％。

◆直流系統接地故障測試儀產品特點
1、使用簡單。直流系統接地故障測試儀只需打開電源開關就可直接使用，無需別的按鍵操作。
2、安全可靠。直流系統接地故障測試儀無需停浮充電機及其它一切電源，對直流系統沒有任何影響。
3、適用電壓等級多。直流系統220V、110V、48V、24V都可以使用。
4、適用范圍廣。任何類型電廠、變電站、煤礦、化工廠等供電部門都可使用。
5、攜帶方便，信號接收器自帶電池，無需外接電源，可以隨身攜帶到任何地方查找接地點。
6、直流系統不斷電查找接地點，不影響系統正常工作。
7、抗干擾能力強，克服了系統分布電容的影響。
8、智能化充電管理，減少充電時間，延長電池壽命。

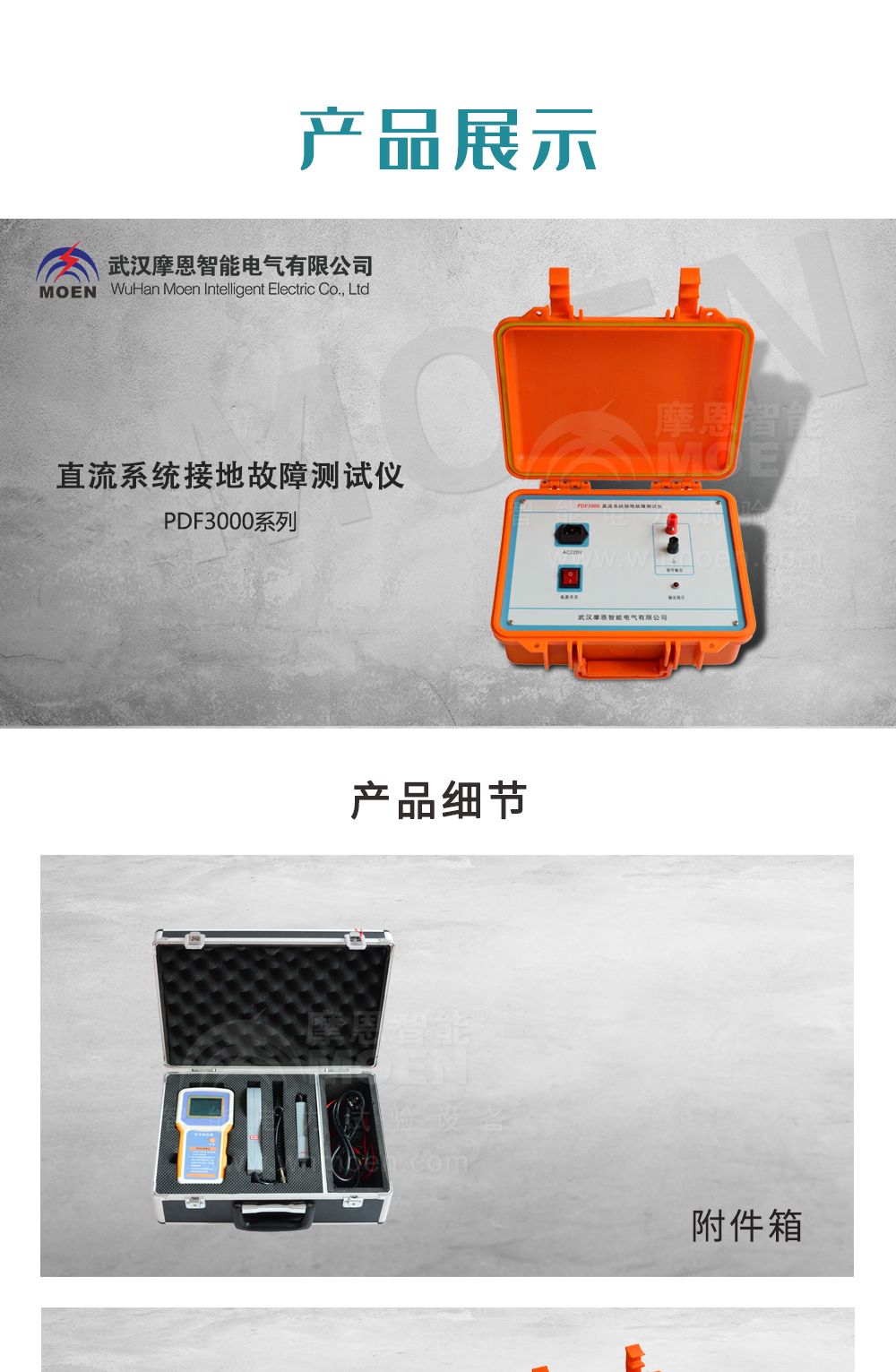

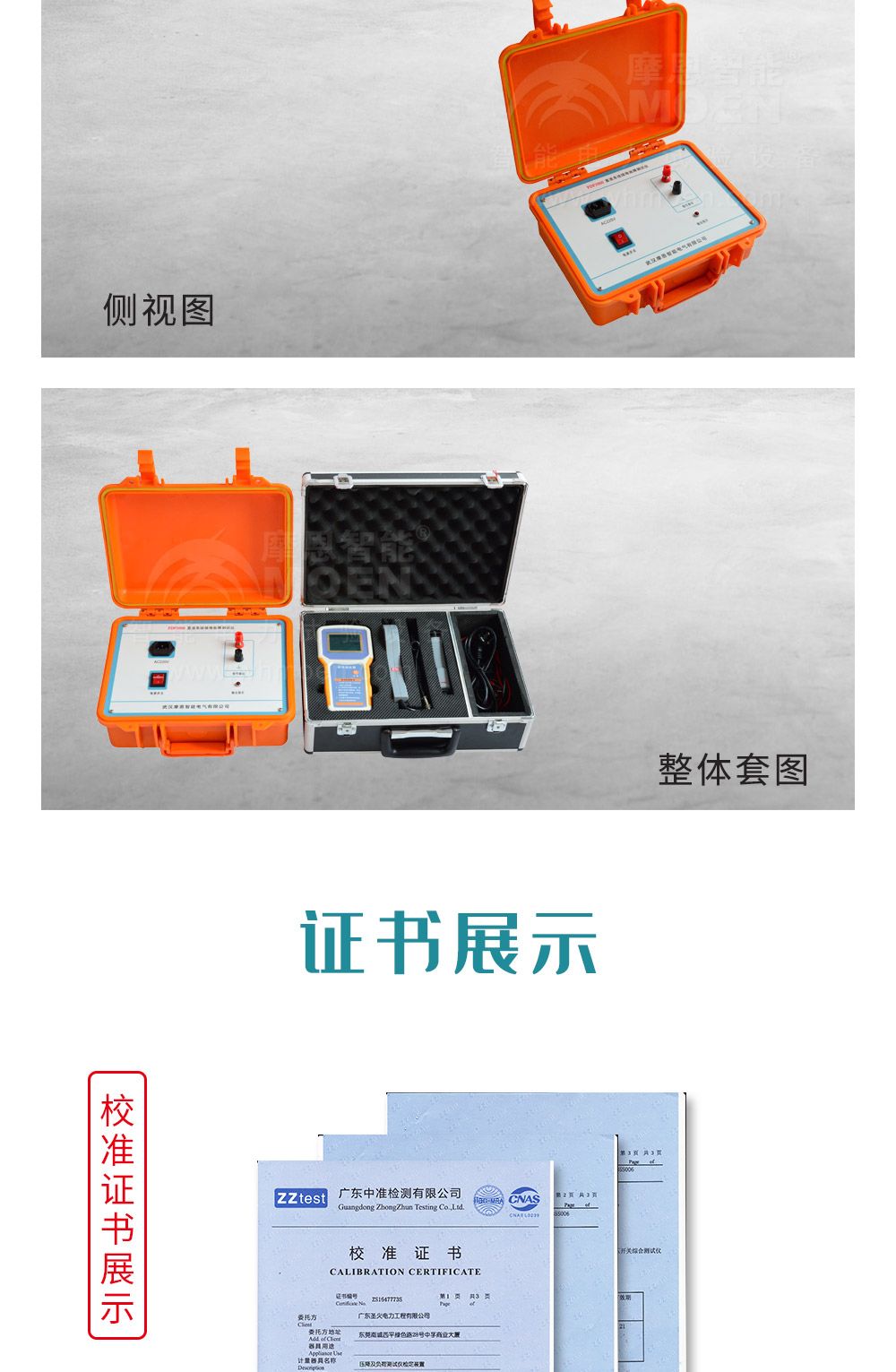

直流系統接地故障測試儀產品展示

◆直流系統接地故障測試儀技術參數
1、信號發生器
?輸出信號頻率：2.5Hz
?信號空載輸出電壓：±20V±5%
?信號電壓幅值誤差：<5%
?信號短路輸出電流：≤80mA
?輸出口抗沖擊能力：400V直流沖擊
?電源電壓：AC220V±10%
?電壓頻率：50Hz±5%
?輸入保險：200mA
?更大功率：3W
?體積：300mm×270mm×200mm
2、信號接收器
?信號電流檢測靈敏度：0.5mA
?信號發生器阻抗：40KΩ
?更大輸出電流：2.5毫安
?接收器顯示：數字0-19
?體積：210mm×100mm×32mm
?A鉗口尺寸：Φ50mm
?B鉗口尺寸：Φ7mm×9mm
3、整機
?檢測更大接地電阻：300KΩ
?接地電阻測量精度：0-4.5KΩ 誤差≤0.5KΩ
4.5KΩ-300KΩ 誤差≤10%
