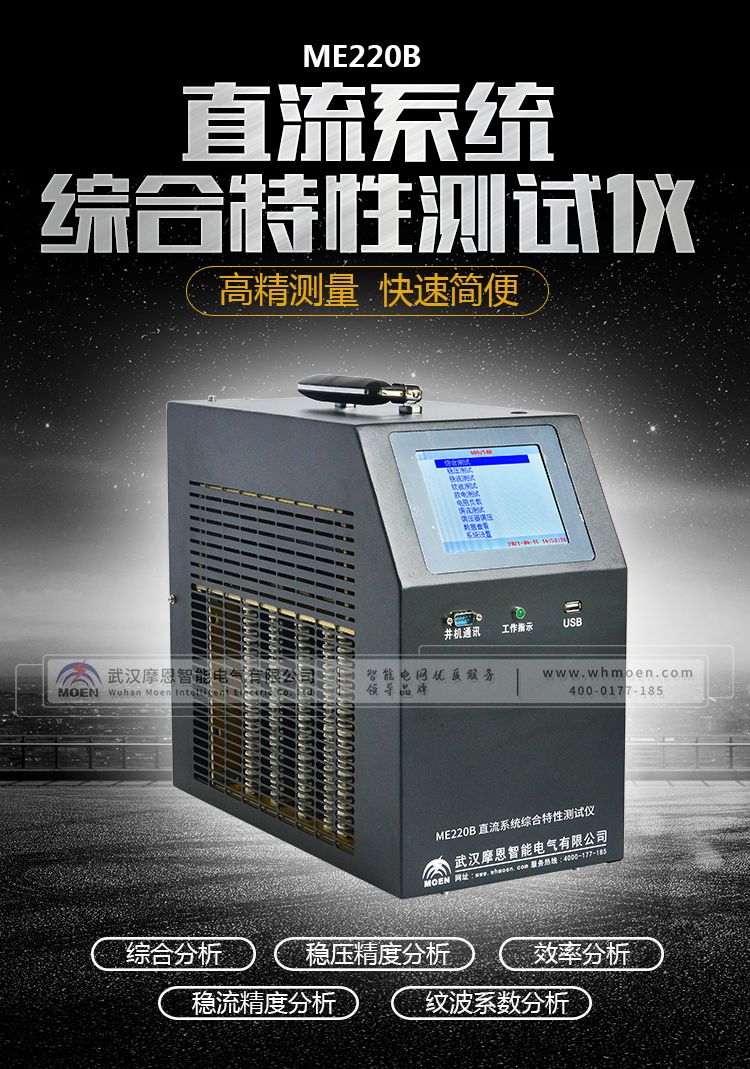

ME220B直流系統綜合特性測試儀

執行標準：DL/T 724-2000《電力系統用蓄電池直流電源裝置運行與維護技術規程》 GB/T19826-2005

產品別稱：充電機特性測試儀、直流系統綜合測試儀、直流電源綜合特性測試儀

產品特性：
※三相調壓裝置額定功率：15KVA ，額定電流：25A;;
※額定放電電流：≤30A（電流可定做）；
※功率消耗：整機不大于50W；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

直流系統綜合特性測試儀

用途
DL/T 724-2000《電力系統用蓄電池直流電源裝置運行與維護技術規程》第5.3條中，GB/T19826-2005《電力工程直流電源設備通用技術條件和安全要求》第5.2條中及6.3條中，對充電裝置的穩壓精度、穩流精度、紋波系數、充電機效率、蓄電池容量等技術指標及試驗方法有明確的規定及技術要求。試驗內容主要是通過調壓裝置（如變壓器）將充電機交流輸入電壓在額定電壓±10%內變化，通過負載調整裝置（如放電電阻），使充電機的直流輸出電壓及輸出電流在規定范圍內變化（電壓調整范圍為額定值的90%～115%，電流調整范圍為額定值的0～100%），在調整范圍內測量電壓、電流及紋波值，通過計算，得到充電機的穩壓精度、穩流精度及紋波系數、充電機效率、蓄電池容量等。
該裝置是集多年的研制成果和長期現場運行經驗，綜合國內外相關先進技術而推出的。該裝置可實現不同容量充電機以及500 A·h及以下蓄電池組容量的檢測和試驗，并能準確可靠的測試出變電站直流電源系統的穩壓精度、穩流精度、紋波系統、放電容量等參數。
本系統采用更新型PC機為主機，配備液晶顯示器、微打印機等設備。通過現場的長期實際運行表明：該裝置具有功能完善、抗干擾性強、可靠性高、透明度好、結構簡單、攜帶方便與國家標準全部吻合等優點。

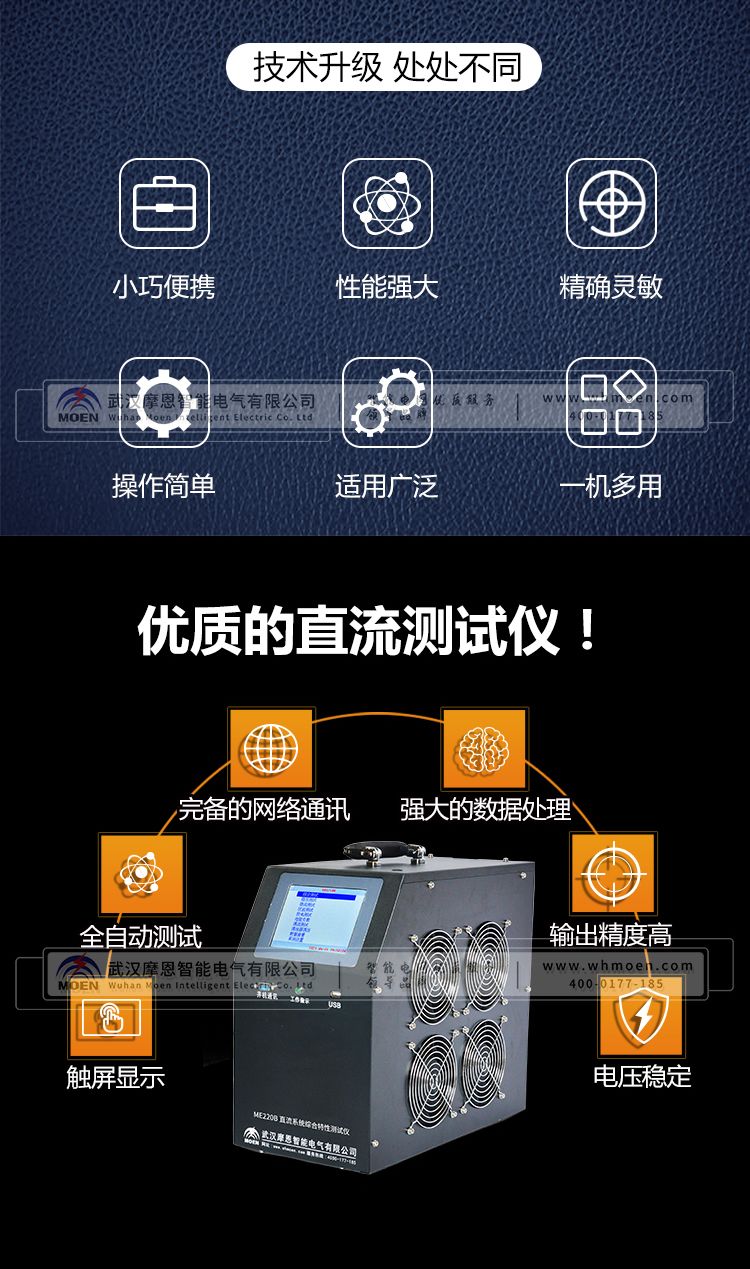

◆直流系統綜合特性測試儀主要功能及特點
● 全自動型測試，裝置按菜單方式完成各種試驗功能。
● 主機系統采用新型高速工業PC機做處理器及大規模集成電路(CPLD)，可靠性高，性能優良。

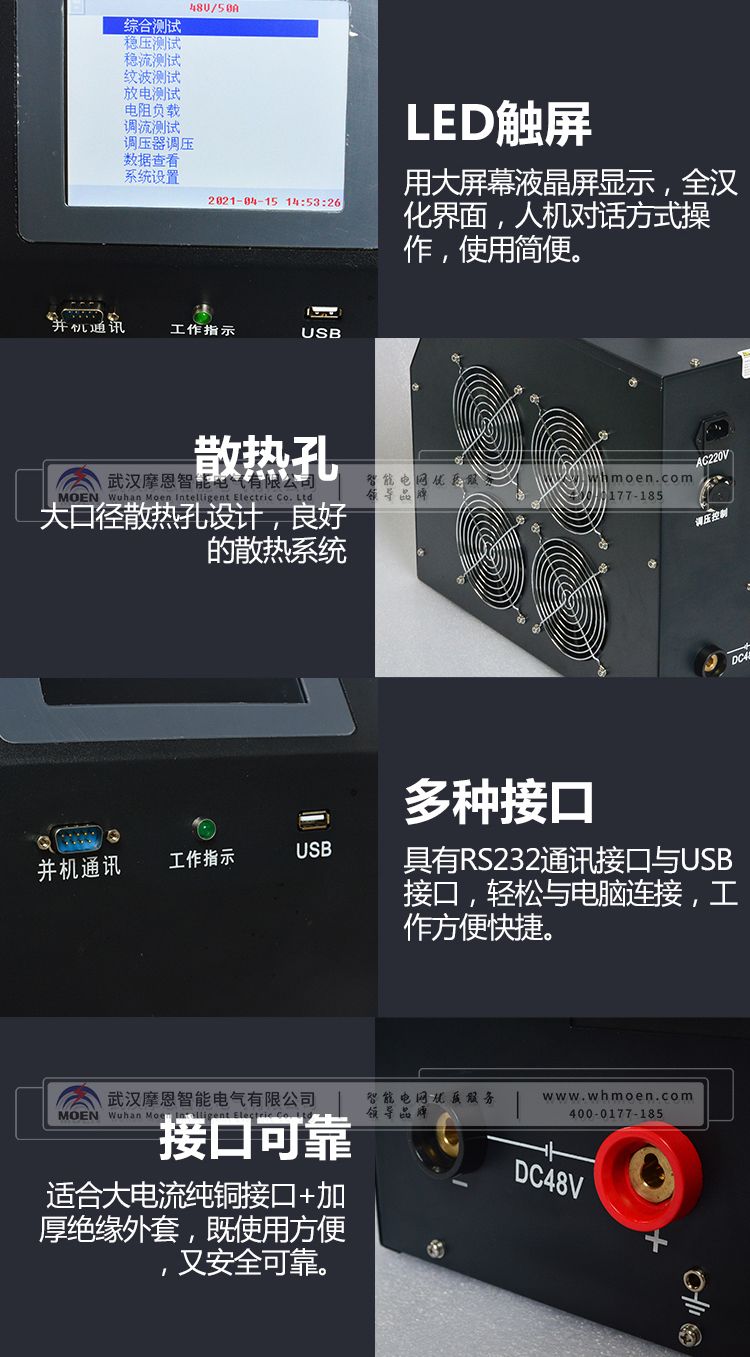

● 自帶大屏幕圖形LCD、5.6寸彩屏，全漢化圖形界面，操作簡單，使用方便。
● 采用三相自動數控調壓器，輸出精度高、功率大，電壓穩定度高。
● 采用新型大功率功耗器件為負載，負載能力強，精度高，體積小，重量輕，放電無明火。結構上采用一體化設計，攜帶方便。
● 負載電阻采用8421碼有序排列，可任意組合為用戶所需的負載。
● 放電過程中，放電電流始終保持不變。

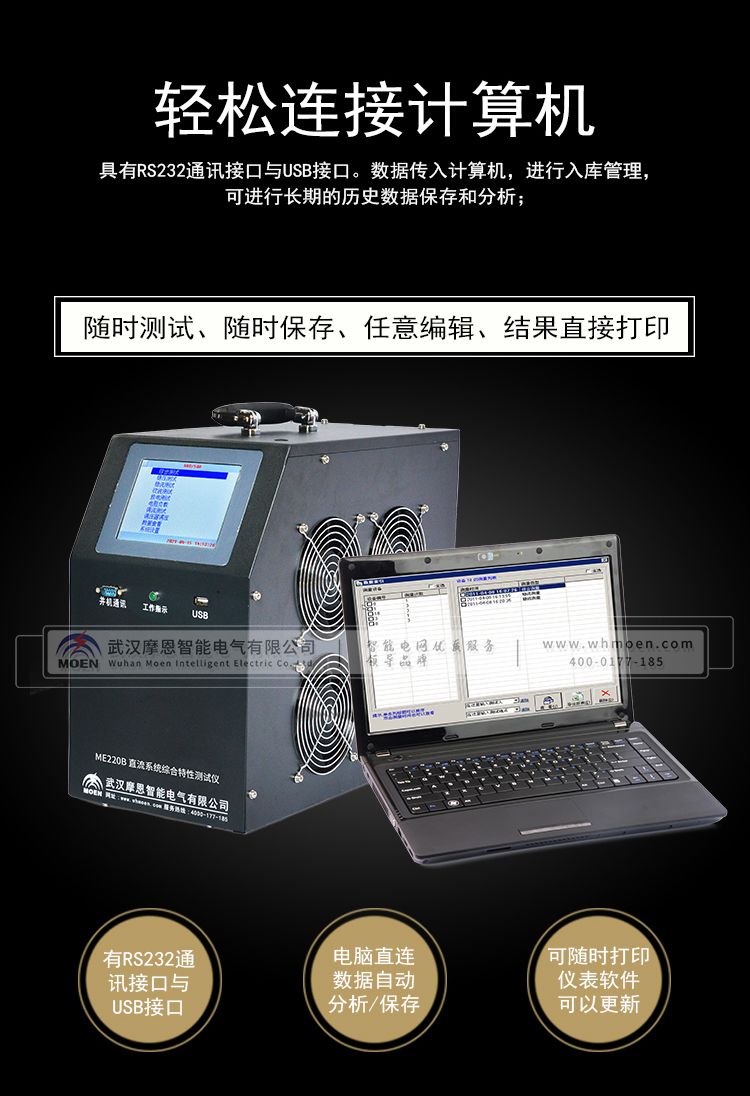

● 僅用三鍵完成設定，直接輸入數字，現場打印，并具有RS232和USB接口。
● 完善的上位機功能，具有分析，數據保存，對比確定故障功能。
直流系統綜合特性測試儀詳情圖1

◆直流系統綜合特性測試儀技術參數
●工作電源：交流 220V±15% 頻率 50HZ
● 功率消耗：整機不大于50W
● 環境溫度： -20℃--+55℃
● 三相調壓裝置額定功率：15KVA ，額定電流：25A
● 額定放電電流：≤30A（電流可定做）
● 測量精度：≤0.5%
● 外形尺寸及重量：測試儀尺寸：500×360×420（mm）；重量：15kg

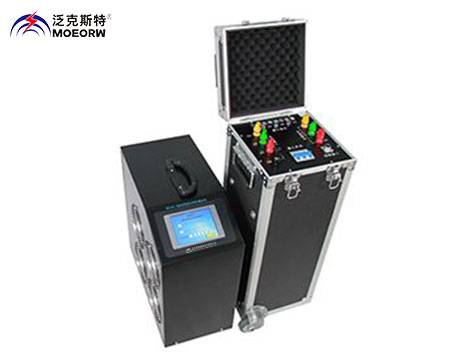

三相調壓裝置尺寸：260×350×600（mm）；重量：18kg
● 適用電壓等級：110V和220V
● 數據記錄：內存大于256M
● 接口方式：USB和RS232同時自帶
● 工作時間：連續不間斷
