氧化鋅避雷器帶電測試儀面板介紹

來源：www.zeichua.cn    更新時間：2025-01-19

面板介紹

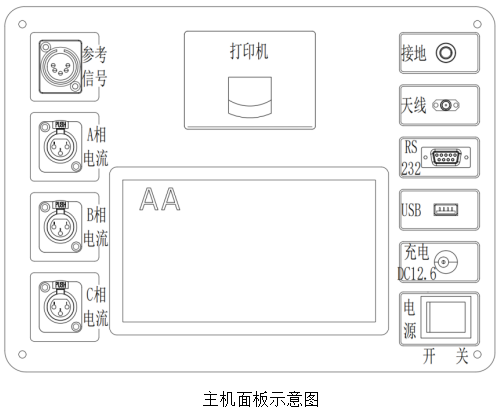

1 主機面板

參考信號：有線測量時，使用專用通訊電纜連接電壓采集器；感應板測量時連接感應板。
電流輸入：分為A相（黃色）、B相（綠色）、C相（紅色）三個輸入通道；測量時電流信號連接到對應通道。
接地：在測試過程中，儀器必須可靠接地。在連接其它測試線之前應先連接接地線；在測試結束后，最后拆除接地線，以保證人身安全。
天線：在使用無線測試方式時，請將配套天線安裝在天線座上，以便于良好的接收無線信號，不安裝天線將大大縮短無線通訊距離。
RS232：串行通信標準接口。
USB：U盤連接接口，用來導出測試數據，需使用FAT32格式的U盤。
充電：儀器充電器接口，請使用儀器配套專用充電器。
電源：儀器整機的電源開關。
打印機：用于打印測試數據。

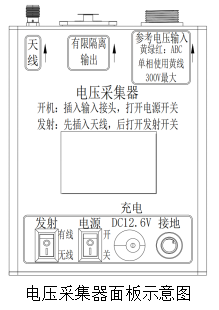

2 電壓采集器面板

天線：在使用無線測試方式時，請將配套天線安裝在天線座上，以便于良好的接收無線信號，不安裝天線將大大縮短無線通訊距離。
有線隔離輸出：有線測量時，使用專用通訊電纜連接主機。
參考電壓輸入：分為A相（黃色）、B相（綠色）、C相（紅色）、N相（黑色），單相參考時使用A相（黃色）和N相（黑色）采集參考信號。
發射：切換有線和無線信號傳輸方式。
充電：采集器充電器接口，請使用儀器配套專用充電器。
電源：采集器整機的電源開關。
接地：在測試過程中，采集器必須可靠接地。在連接其它測試線之前應先連接接地線；在測試結束后，最后拆除接地線，以保證人身安全。
