氧化鋅避雷器帶電測試儀廠家簡介
武漢摩恩提供氧化鋅避雷器帶電測試儀廠家價格、氧化鋅避雷器帶電測試儀廠家報價，產品選型，技術支持，氧化鋅避雷器帶電測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。
一、
氧化鋅避雷器帶電測試儀廠家產品用途
MEYB-302氧化鋅避雷器帶電測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。
儀器操作簡單、使用方便，測量全過程由工控機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。
二、
氧化鋅避雷器帶電測試儀廠家產品特點
1、800×480彩色液晶觸摸屏,高速熱敏打印機；圖文顯示，界面直觀，便于現場人員操作和使用。
2、適用于避雷器帶電、停電或試驗室等場所使用。
3、真正做到三相電流、三相電壓同時測試，提高工作效率；同時支持單相測試或二相測試，選擇方便。儀器內部只帶弱電，電壓不超過12V；電流、電壓傳感器完全隔離，安全可靠。
4、支持有電壓方式取樣PT二次電壓基準信號；也支持無電壓方式，通過軟件計算找到電壓基準。
5、內帶高能鋰離子電池，特別適合無電源場合。
6、配備嵌入式人機界面，支持直接關機方式；內部配置大容量的FLASH存儲器可存儲海量試驗數據，具備數據管理、保存等功能。
7、配套上層管理軟件，具備歷史數據管理、重新計算、數據分析、報告打印等功能。
8、配有RS232通信接口，可以控制設備進行試驗，并可導出試驗數據。
9、高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。
10、儀器軟件強大，附帶接線方式圖案。
11、采用防塵、防水、防腐工程塑料密封箱，體積小，重量輕，便于攜帶。
12、具有選配功能，標準版本不具備以下功能，客戶可根據需求定制。
選配一：配有一個USB接口，支持U盤導出數據；支持取三相或取B相電壓基準為電壓參考；帶抗干擾計算功能和角度補償功能，完全解決三相互相干擾的情況（220KV及上電壓等級需要）。
選配二：支持用感應板方式取B相電場強度為電壓參考。此功能方便電壓取樣。
三、
氧化鋅避雷器帶電測試儀廠家技術指標
1.電源：220V、50Hz或內部鋰電池供電
2.測量范圍：
泄漏電流 0-10mA（可擴展）；
電壓 30-100V（可擴展）；
（選配二：電場強度輸入范圍：30kV/m~300kV/m。）
3.測量準確度：
電流：全電流>100μA時： ±5%讀數±1個字；
電壓：基準電壓信號>30V時： ±5%讀數±1個字。
4.測量參數：
泄漏電流全電流波形、基波有效值、峰值。
泄漏電流阻性分量基波有效值及3、5、7次有效值。
泄漏電流阻性分量峰值：正峰值Ir+ 負峰值Ir-。
容性電流基波，全電壓、全電流相角差。
電壓有效值。
避雷器功耗。
5.電壓基準信號取樣方式：
有線同步：20米（可擴展）
6.鋰電池參數：
充電時間 > 6小時
連續工作時間 > 4小時
間斷工作時間 > 8小時
7.儀器尺寸：
主機36cm×26cm×14cm 配件箱42cm×33cm×20cm
8.儀器重量： 主機5.0kg 配件箱9.0kg

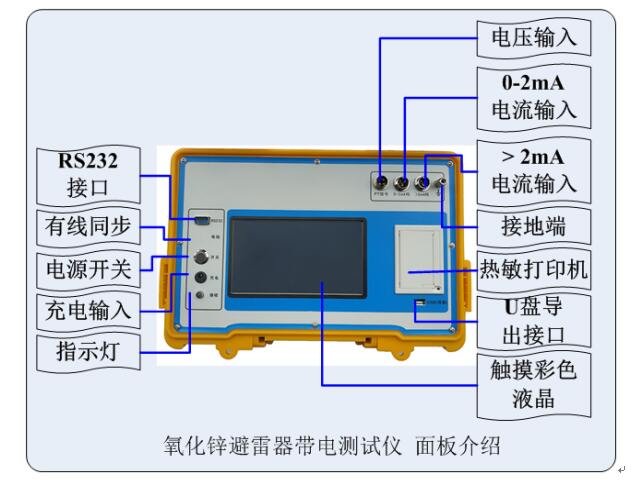

四、氧化鋅避雷器帶電測試儀廠家儀器面板介紹
采集氧化鋅避雷器泄漏電流，采集電壓基準信號，經過FFT計算獲得氧化鋅避雷器的特征數據。采集電流分為“0-2mA”和“> 2mA”兩檔（ > 2mA檔 標配為2-10mA）,通過一根三芯線A、B、C接到三相氧化鋅避雷器的計數器上端，另通過一根接地線接到計數器下端。采集電壓基準信號，通過一根四芯線A、B、C、Ｏ接到ＰＴ二次對應的端子上。
五、氧化鋅避雷器帶電測試儀廠家注意事項
?檢查儀器、安裝等性能發現異常及時反饋，確認完好后方可使用。
?正確接線，接線順序必須 是儀器首先可靠接地，再來接其他的線。
?從PT二次取參考電壓時，應仔細檢查接線以避免PT二次短路。
?電壓信號輸入線和電流信號輸入線務必不要接反，如果將電流信號輸入線接至PT二次側或者試驗變壓器測量端，則可能會燒毀儀器。
?在有輸入電壓和輸入電流的情況下，切勿插拔測量線，以免燒壞儀器。
?本儀器不得置于潮濕和溫度過高的環境中，試驗完畢或人員離開必須斷電。
?儀器損壞后，請立即停止使用并通知本公司，不要自行開箱修理。
武漢摩恩提供氧化鋅避雷器帶電測試儀廠家價格、氧化鋅避雷器帶電測試儀廠家報價，產品選型，技術支持，氧化鋅避雷器帶電測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。
