無線絕緣子分布電壓測試儀

來源：www.zeichua.cn 更新時間：2020-12-14

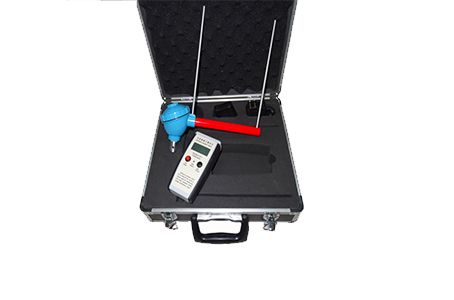

ME-15N

無線絕緣子分布電壓測試儀

（以下簡稱絕緣子測試儀）是在本公司原有絕緣子測試儀的基礎上，根據客戶實際使用、現場測試等情況以及客戶提出的要求，在我開發人員投入大量時間和精力的研究中而開發出來的新型產品，并且通過了大量的現場檢驗，符合國家DL/T626-1997標準。ME-15N無線絕緣子分布電壓測試儀用于測試35~1000KV懸式絕緣子或實驗室檢測懸式絕緣子的分布電壓值，能有效地發現絕緣子內部的隱蔽故障，提高了電網系統運行的可靠性，也提高了線路工作人員進行帶電測試的工作效率。無線絕緣子分布電壓測試儀具有體積小﹑重量輕﹑使用簡單﹑攜帶方便等特點，配用的絕緣桿選用兵工企業生產的三球牌高壓防潮絕緣桿，具有防潮﹑耐高溫﹑抗沖擊﹑抗彎﹑高絕緣等特點。絕緣桿的材質特性及耐壓見表一﹑表二。

無線絕緣子分布電壓測試儀工作原理
無線絕緣子分布電壓測試儀由發射裝置測量工作中的單片絕緣子兩端的電位差，經過內部的高壓電阻分壓，將電位差信號輸入到內部采集電路，由A/D轉換器轉換為數字信號，經數字電路編碼處理后發射出去。接收裝置收到后，經數字電路解碼轉換為數字信號，zui后由液晶屏顯示出電壓值。如果測得某一片絕緣子的電位差為O時，則該片絕緣子為零值絕緣子。如果測得某一片絕緣子的電位差為標準值（見附表）的50%時，說明該片絕緣子為劣化絕緣子。根據所測的數據繪制絕緣子分布電壓曲線，用來進一步確認判斷劣化絕緣子。

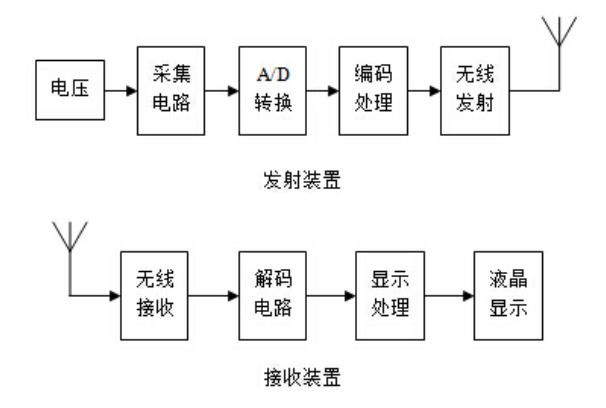

原理結構示意圖如下：

無線絕緣子分布電壓測試儀技術指標
1﹑使用溫度：0℃~40℃2﹑儲存溫度：-10℃~50℃
3﹑相對濕度：＜85%
4﹑電壓等級：35~1000KV
5﹑測量范圍：1~40KV
6﹑內部分壓電阻：≥500MΩ
7﹑測量精度：1級
8﹑工作電流：＜15mA（發射裝置）
＜50mA（接收裝置）
9﹑zui遠傳輸距離：100米
10﹑供電：發射和接收各有一個7.4V可充鋰電池
11﹑充電時間：約一個小時
12﹑工作時間：充滿電持續工作24小時以上
13﹑配用絕緣桿：6米伸縮絕緣桿（可定制）
14﹑無線絕緣子分布電壓測試儀鋁合金箱尺寸：370mm×310mm×115mm

無線絕緣子分布電壓測試儀使用方法
1﹑在測量前旋轉打開發射裝置的上蓋，輕按開關，電源開后，信號燈閃爍，發射測量正常工作。蓋好上蓋。
2﹑接上伸縮絕緣桿，將絕緣桿拉出，手握絕緣桿，不要超過扶手限位的標記。
3﹑測量時，將兩個電壓探頭接觸正在工作中的單片絕緣子的兩端。電壓探頭A一定要放在絕緣子電壓高的那一端即接近高壓線那一端，電壓探頭B要放在絕緣子電壓低的那一端或接地端。只有這樣測量的數據誤差zui小。
4﹑輕按接收裝置的電源開關，液晶顯示屏有顯示，說明接收裝置正常工作。
5﹑當發射裝置有信號發過來，接收裝置首先識別是不是配對的代碼，如不是配對代碼，接收端不接收信號，信號指示燈不閃爍。當識別接收到相配對的代碼，信號指示燈開始閃爍，液晶顯示屏顯示測量值，單位為千伏。
6﹑使用完畢，關閉裝置的電源，收好等待下次使用。
7﹑無線絕緣子分布電壓測試儀在使用中，如果發射或接收裝置顯示低電壓，并不影響使用，可以繼續使用。請在下次使用前充電。
8﹑充電時，請將充電器插入220V交流電源，電壓輸出插頭插入裝置的充電插孔。充電器上的指示燈為紅色時，表示正在充電；為綠色時，表示充電已滿。一般充電時間為一個小時，長時間充電不會損壞裝置和充電器。
