避雷器計數儀

來源：www.zeichua.cn 更新時間：2020-12-10

避雷器計數儀

產品介紹

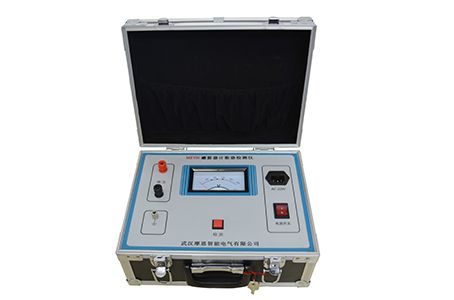

MEYBJ 避雷器計數儀用于校驗各種避雷器計數器動作的可靠性。計數器動作的可靠性對于電力系統非常重要，它是記錄避雷器在正常運行中受到雷擊次數統計的一個重要參數。它能為電力系統的工作人員提供有針對性對避雷器進行檢驗的重要依據。本儀器主要用于35kV以上的高壓避雷器。

MEYBJ 避雷器計數儀具有體積小、重量輕、攜帶方便、可靠性強、操作簡單等特點。
避雷器計數儀適用范圍
MEYBJ 避雷器計數儀適用于閥型避雷器〔包括炭化硅普通閥型(FZ和FS)，炭化硅磁吹閥型(FCZ和FCD)〕及氧化鋅避雷器中放電記錄器放電動作的檢查和校驗。該儀器符合中華人民共和國電力行業標準DL474.5－92“現場絕緣試驗實施導則－避雷器試驗”標準的要求，適用于在發電廠、變電所現場及修理車間、試驗室等到條件下的試驗用。
1. 避雷器計數儀能在下列條件下正常工作
· 環境溫度：-10℃～50℃
· 環境濕度：40℃(20～90)%RH
· 大氣壓強：86～106Kpa
避雷器計數儀產品參數

放電試驗電壓	大于0～2kV
充電時間	小于1min
儀器的供電電源	AC220±10%;50HZ;消耗功率小于30VA
儀器尺寸	300×220×180(mm)
儀器重量	6kg

避雷器計數儀操作方法
1. 將避雷器計數儀輸出端與避雷器計數器兩端相連（連結線要盡量短），紅色端接上端，黑色端接地端。
2. 將電源線接好后，（交直兩用的可不接220電源）檢查儀器及接線是否正確，確認無誤后即可開始試驗。
3. 合上電源開關（電源燈亮），待電壓穩定（600V左右）后，即可開始校驗。
4. 按下核驗鍵，輸出電壓立即下降，此時可觀察計數器的動作情況。
5. 如需多次試驗，可待輸出電壓達到穩定值時，再按校驗鍵，并觀察計數器的動作情況。
6. 檢驗完畢后，立即關掉電源，待輸出電壓完全回零時，才能拆除接線。
7. 如按檢驗鍵、，輸出電壓沒有下降，應關掉電源，待電壓指示回零后，檢查是否回路有斷點，或者是放電計數器不適合技術指標中規定的型號。
