檢測技術

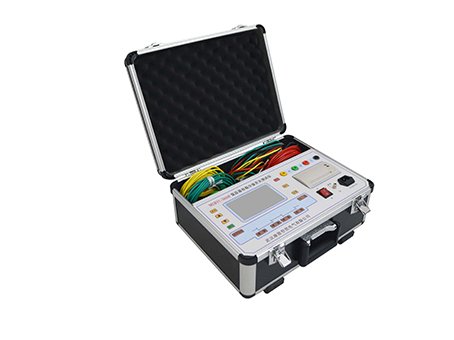

變壓器有載開關測試儀根據標準分析測試波形，判斷開關有何故障

來源：www.zeichua.cn 更新時間：2020-09-11

變壓器有載開關測試儀根據標準分析測試波形，判斷開關有何故障

1 號：圖中的波形無斷開點，過度總時間T4=46在標準的35～50ms之內。開關動作前測試線等引起的電阻T0=01Ω左右，開關動作接入的電阻值R1=5Ω，R2= 5Ω左右，且兩個電阻橋接的過程很清楚。說明開關正常。

2號：圖中的波形有明顯斷開點，過度總時間在標準之內。但開關動作接入的電阻值R1=45Ω以經斷開，本變壓器有載開關測試儀測量有效值為42Ω超過就視為斷開，而且斷開時間達20ms，嚴重超過標準中偶而斷開時間2ms以內的規定。開關以經損壞要檢修，如不檢修帶電操作將造成嚴重后果。

3號：圖中的波形有明顯斷開點，過度總時間在標準之內。開關動作接入的電阻值正常，但兩個電阻橋接的過程有5ms的斷開時間。可以肯定開關有開路性故障，一定要檢修后才能投入使用。

4 號：圖中的波形有斷開點，過度總時間T4=46在標準的35～50ms之內。開關動作前后接入的電阻值正常，且兩個電阻橋接的過程很清楚。但從R2往線包過渡橋接時有斷開，這時要通過坐標的時間刻度，看斷開點有沒有超過標準中偶爾斷開時間2ms以內的規定。如果沒有超過2ms或電阻zui大值沒有超過本儀器測量有效值42Ω。就可以繼續使用。超過了就重復測試幾次看是不是都超過標準，如果都超標準說明有問題。
