變壓器有載分接開關測試儀結構及面板說明

來源：www.zeichua.cn    更新時間：2020-09-11

變壓器有載分接開關測試儀結構及面板說明

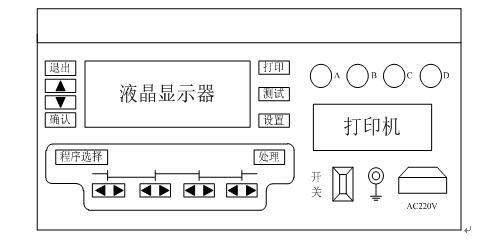

整個變壓器有載分接開關測試儀由測量本體和標準行式打印機組成。其中測量本體采用獨立機箱結構，具有抗震、防電磁干擾特性。儀器的操作面板如圖1所示
1．打印機：本變壓器有載分接開關測試儀采面版式前換紙SP-H4015PK型微型高速打印機，保證輸出波形的精細平滑和測試結果的清晰。
2．顯示器：本變壓器有載分接開關測試儀配有240×128點大屏幕點陣式液晶顯示器，控制器為T6963C，通過專用并行口與單片機相連，用于顯示儀器的功能菜單、測量結果、參數設置、故障指示、波形曲線等。
3．鍵盤:變壓器有載分接開關測試儀設功能鍵9個，即打印、測試、處理、設置、確認、上移、下移、退出、相序選擇。還有四組光標移動鍵。
