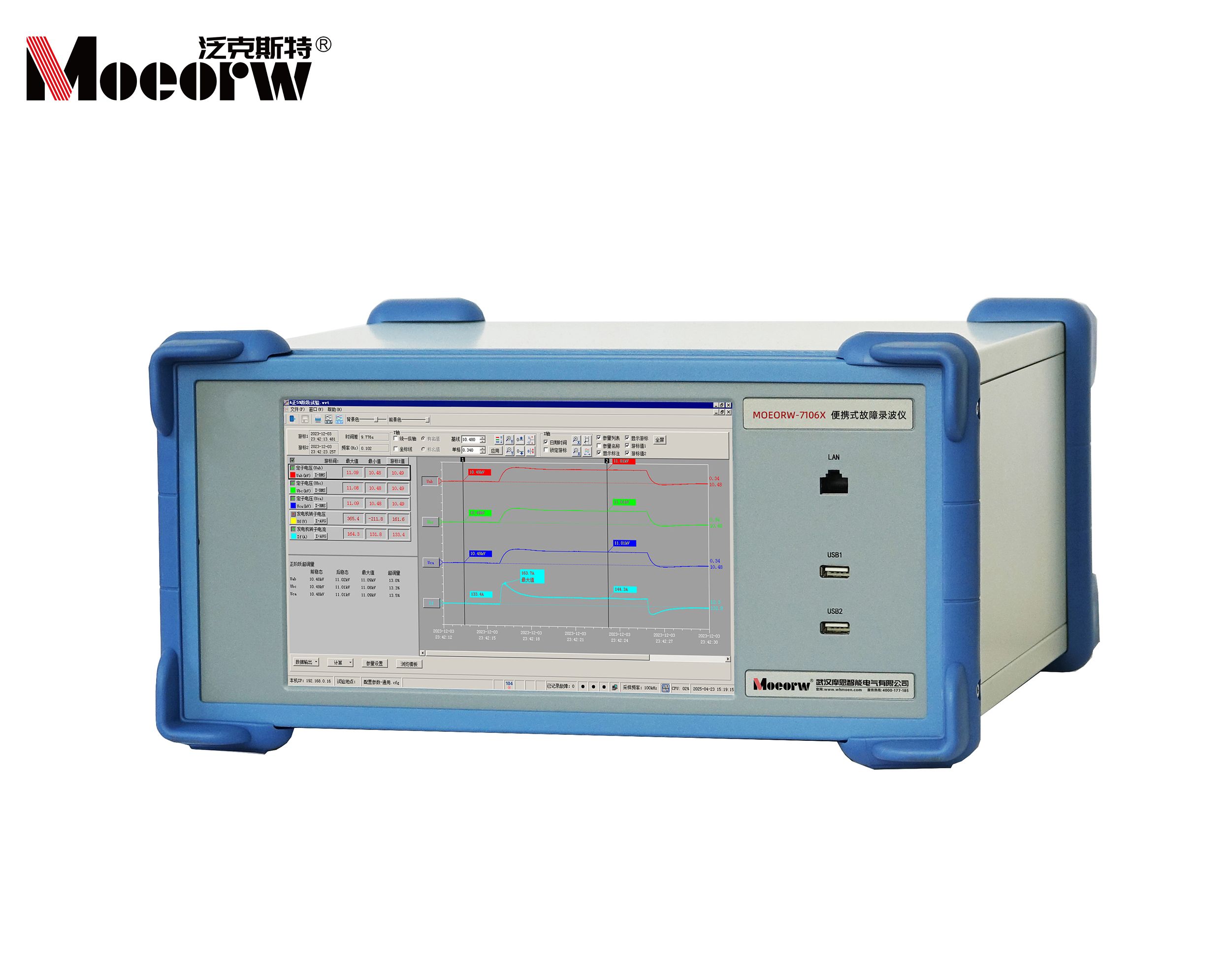

◆MOEORW-7106X便攜式故障錄波儀簡述

錄波儀是集成了電氣試驗、故障錄波、綜合電力監測功能的便攜式儀器，采用一體機結構，內置高性能的處理、采集、運算和通訊組件，實現了先進的數據處理能力，可用于電力系統各個環節的穩態測量和暫態記錄分析。

錄波儀具備功能完備的集成軟件，包括了錄波、試驗、監測、長時記錄等功能，還可定制一次調頻試驗、新能源并網檢測，電能質量分析、逆變器效率測試試驗的功能。配套提供的遠程機（上位機）軟件可通過局域網與錄波儀連接，實現設備的遠程操作。

◆MOEORW-7106X便攜式故障錄波儀特點

實時監測：錄波儀接入了18/24路模擬量、16路開關量。實時

顯示波形、諧波、矢量圖、IEC104遙測量，并實時計算模擬量有效值、派生量（頻率、有功、無功、功角、零序、負序等）。

發電機電氣試驗：多種發電機特性測試試驗項目，包括發電機空

載試驗、短路試驗、頻率特性、進相試驗、甩負荷試驗、轉子交流阻抗、同期裝置校驗、一次調頻等，以及勵磁調解器的各項試驗，例如階躍試驗、滅磁試驗、零起升壓試驗等。

故障錄波：具備完整的故障錄波器功能，按預定義的故障判據監

測實時信號，在符合判據時啟動波形錄制。可在電力系統發生故障時，自動準確地記錄故障前、后過程的各種電氣量的變化過程。

長時錄波：長時間連續記錄模擬量的波形和有效值、開關量狀態。

最長可記錄180天，最高可選采樣頻率為10kHz。

IEC104遙測：為完成AGC/AVC/SVG/SVC等設備的測試，配置了

IEC104遙測量讀取功能，可讀取AGC裝置的控制量設定值，如功率設定值、電壓設定值等，以進行裝置的性能評測。

錄波儀定制功能包括：

一次調頻試驗：一次調頻試驗以連續錄波方式記錄并監測模擬

電網頻率的階躍/擾動，以及被控量的調節過程，并生成連續的被控量目標期望值。

新能源并網檢測： 按相應國標進行風電場、光伏電站接入電網

的功率特性及電能質量測試，包括10%功率區間的10min序列的計算統計、1min和10min功率變化量的計算等。

電能質量分析： 依照GB/T 17626.7采用同步采樣模式，計算頻

率偏差、電壓偏差、不平衡、閃變，以及諧波（群）、間諧波（群、子群）等穩態電能質量參數，并進行統計、記錄。

逆變器效率測試：通過測量逆變器的輸入和輸出電流、電壓和功

率等參數，計算出逆變器的功率效率，能量效率，PV系統效率PR，并進行統計、記錄。

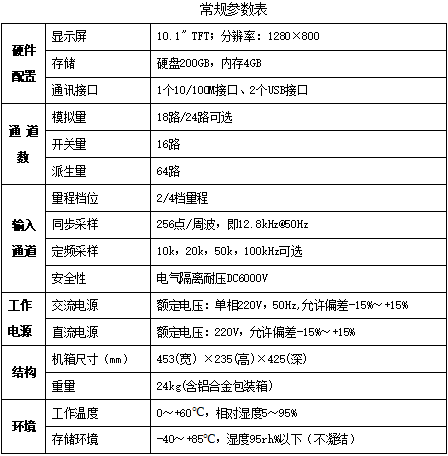

◆MOEORW-7106X便攜式故障錄波儀技術參數
