◆MEJFD-106 便攜式局部放電巡檢儀概述
    MEJFD-106 便攜式局部放電巡檢儀是我公司技術人員根據多年高壓電氣設備局放檢測經驗設計生產。適用于變壓器、GIS、開關柜、電纜、避雷器、互感器等高壓電氣設備的局放帶電巡檢。

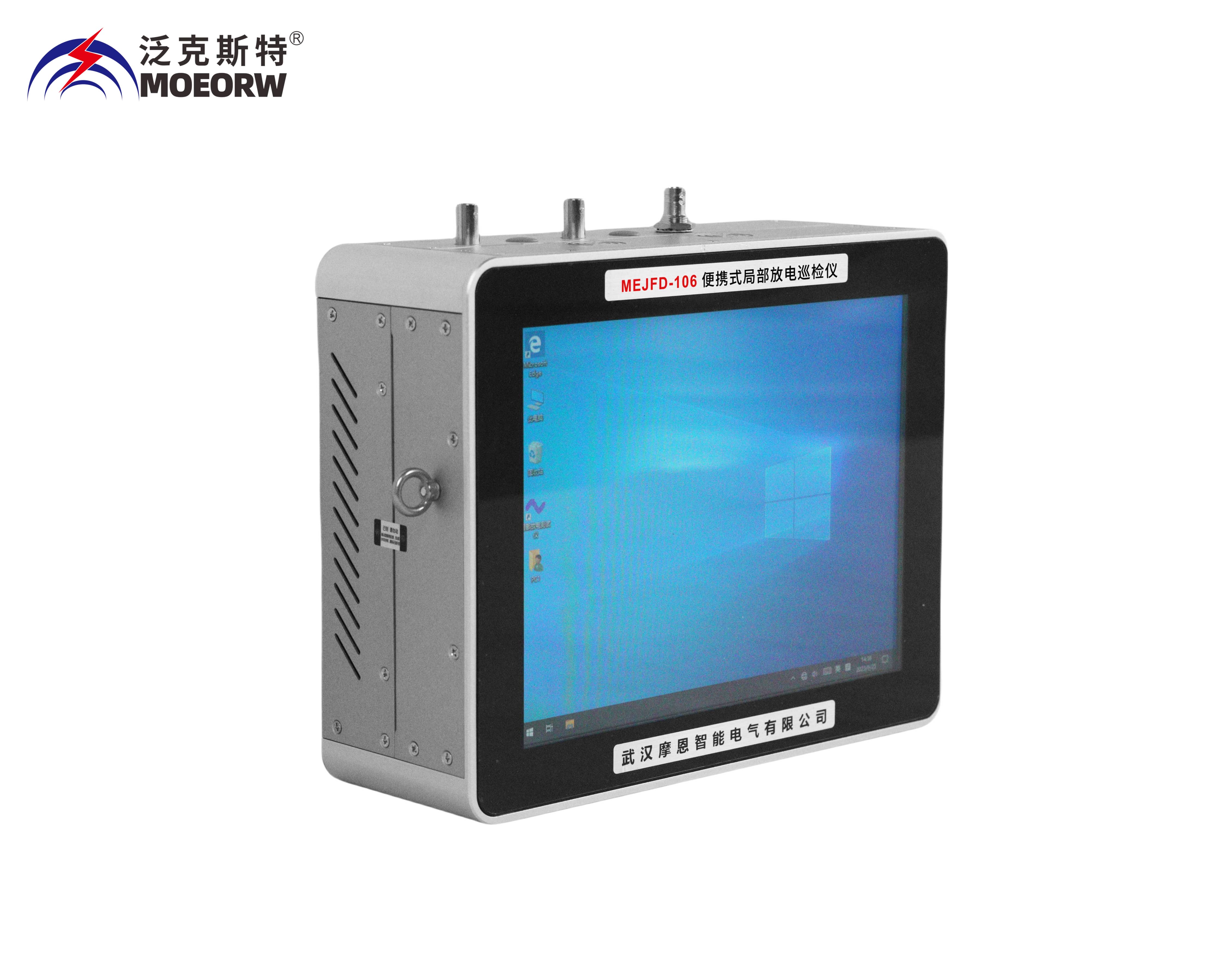

    MEJFD-106 便攜式局部放電巡檢儀由2通道便攜式巡檢測試儀主機、局放巡檢軟件、高頻電流互感器（開口圓形互感器）、超聲波傳感器、超高頻傳感器 、TEV傳感器、校準脈沖發生器、測試電纜組成。

◆MEJFD-106 便攜式局部放電巡檢儀產品主要特點介紹
1、抗干擾能力較強，檢測數據準確
利用數字濾波技術，可以有效地消除現場干擾，在強干擾環境下也能實現局部放電測量。
2、高靈敏度的傳感器，能夠靈敏反映設備內部的局部放電狀態
采用寬頻帶局部放電超高頻傳感器，檢測頻帶可覆蓋300MHz-1.5GHz（任意頻帶可選），可有效采集到  GIS設備內部的局部放電信號。
超聲傳感器采用目前最先進的技術，實際應用驗證，可檢測到微弱的放電信號，確保可以有效檢測到高壓設備內部的局部放電信號。
復合式ＴＥＶ傳感器與開關柜柜體接觸部分采用介電常數良好的聚四氟乙烯材料，內置接收電極，與開關柜柜壁形成電容，可將柜內放電信號耦合到傳感器中進行信號處理，確保可以有效檢測到開關柜內部的局部放電信號。
高頻電流互感器采用有源零磁通設計原理，不僅能夠滿足mA電流信號的采集，而且具有很強的抗干擾能力。
局部放電定位探測器能夠通過組合式傳感器檢測高壓電纜的局部放電信號，同時具備高頻電場、超聲波檢測方法，傳感器與主機間采用光纖連接，有效避免了現場各種電磁干擾對檢測數據的影響。同時保證人身安全。
3、安裝簡單方便
自吸附式超聲傳感器可直接吸附在高壓設備的外壁上，操作簡單而且安全。高頻電流互感器為圓形或矩形開口式設計，便于卡裝在不同接地線上。
局部放電定位探測器能夠操作簡單方便，檢測時探測器與被試品無任何接線，被試品無需停電，可通過非接觸方式檢測電纜局放信號。
4、連接簡單方便
系統采用多種連接方式，傳感器與主機之間選用BNC、SMA接口、光纖三種方式，便于使用。
5、裝置內置大容量鋰電池，可長時續航
本裝置有蓄電池和外接電源兩種供電方式，使用蓄電池供電可以方便的對大范圍內的高壓設備進行檢測，蓄電池的持續工作時間不低于4小時；如需長時間連續使用只需提供AC220V±10%交流電源即可。

◆MEJFD-106 便攜式局部放電巡檢儀技術指標
3.1 適用范圍
具備對運行中的高壓電氣設備進行局放帶電巡檢的功能，適用于變壓器、GIS、開關柜、電纜等高壓電氣設備的局放帶電巡檢。
3.2 產品技術規范和標準
1）IEC60270   《局部放電測量》
2）GB/T7354   《局部放電測量》
3.3 使用環境
1）環境溫度： －10℃～50℃
2）相對濕度：≤95%。
3）海拔高度：≤1000m
3.4 主機技術參數
測量通道：2個獨立測量通道，每個通道支持光、電雙采樣速率：每通道125MHz
本量程非線性誤差：≤±5%
可測試品的電容量范圍：6pF～250μF
抗電壓沖擊能力：2500V，信號端口端，電源端，對地（正、負）
充電電源：AC220V±10%；頻率50Hz；功率＜50W
內置可充電電池：連續工作4小時以上
3.5 傳感器技術參數
3.5.1 超高頻傳感器
檢測頻帶：300MHz～1.5GHz
      信號傳輸方式：50Ω同軸電纜
      檢測靈敏度：1dB
      增益：＞65dbm
3.5.2 超聲傳感器
a、測GIS超聲波傳感器：
傳感器中心頻率：40kHz
測量量程：-60dBmV ～60dBmV
分辨率：1dB     誤差：1dB
b、測變壓器超聲波傳感器：
傳感器中心頻率：40kHz
測量量程：-60dBmV ～60dBmV
分辨率：1dB    誤差：1dB
3.5.3超聲波聚能器
測量量程：-11～68dBμV；
分辨率：1dB；    誤差：±1dB；
傳感器靈敏度：-65dB (0dB = 1volt/μbar 有效值SPL)；
傳感器中心頻率：20～50kHz；拋物面直徑：275mm；
3.5.4 高頻電流互感器
     檢測頻帶：10kHz～30MHz
     信號傳輸方式： 50Ω同軸電纜
檢測靈敏度：10pC
3.5.5 TEV傳感器
測量信號： 暫態地電壓信號
信號傳輸方式：50Ω同軸電纜
TEV測量頻帶：3MHz-100MHz
