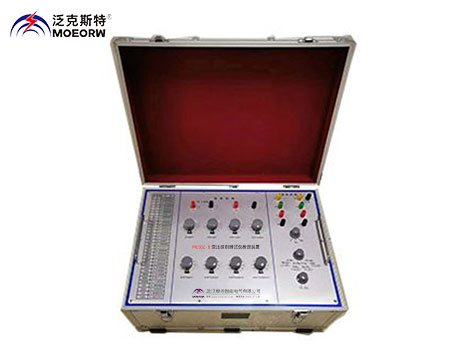

MEBJZ-B 變比組別測試儀檢定裝置

執行標準：DL/T963-2005

產品別名：變比組別測試儀檢定裝置、變比組別測試儀檢定裝置

產品特性：
※準確等級0.001級（三相組別0.005級）;
※設計變比測試范圍：1～10000;
※可根據用戶需求來定制產品；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

變比組別測試儀檢定裝置

用途與結構
ME型變比組別測試儀檢定裝置采用高鎳坡莫合金作為導磁材料，采用高強度聚酯漆包銅圓線均勻排繞而成，結構合理可靠。主要用來檢定各種變壓比電橋，即既可單相檢定其誤差又可檢定其連接組別。該設備準確度高，設計變比測試范圍廣，適用于檢定各種變壓比電橋。另外該設備還可以用來作為高精度感應分壓器來使用。在檢定變壓比電橋誤差時，單相檢定不能完全反映各開關內部連線是否正確，IEC74-4文件要求（變壓比電橋檢定規程也將規定），電橋在檢定誤差后，還必須用各種連接方式的實際三相變壓器進行檢定。因此，裝置中設計有三相組合電壓互感器，該儀器由三臺精密電壓互感器組成，通過開關切換成各種接線方式的實際三相變壓器，并有多個變比。該設備準確度高，體積小，重量輕，使用方便。

變比組別測試儀檢定裝置使用條件
1.環境溫度為+5°C--+40°C
相對濕度不超過90%（25°C）
2.電源波形的畸變系數不大于5%
頻率變化范圍在50±0.5Hz以內。
3.使用場所無嚴重影響電壓互感器絕緣的有害氣體和其他介質。
4.使用場所無嚴重的震動和顛簸。
5.使用場所不應有與工作無關的外界強電磁場。

變比組別測試儀檢定裝置技術數據
1.準確等級： 0.001級（三相組別0.005級）
2.額定輸入電壓： 0-600V。
3. 輸出電壓： 0～555.55555V(或0～50V)
4. 額定頻率： 50Hz
5. 設計變比測試范圍：1～10000
6. 絕緣強度：2.5KV耐壓3分鐘，絕緣電阻≥50MΩ
7. 連接組別：Y/Y0、Y/Y6、D/D0、D/D6、Y/D11、Y/D5、D/Y11、D/Y5
