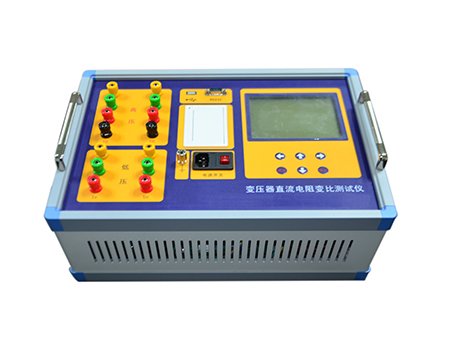

變壓器直流電阻變比測試儀注意事項

來源：www.zeichua.cn 更新時間：2020-09-14

變壓器直流電阻變比測試儀變比測試
1.1 對于具有多個分接位的變壓器，輸入額定高、低壓電壓值、分接間距、額定檔位，是為了使測試結果可以自動計算出誤差值，以及分接開關所處的分接位。如果上述參數輸入正確，則測試各個分接位時都可以自動計算出該分接位的變比誤差值以及該分接位的具體位置，不必再做數據改動。
1.2 有載分接開關19檔的變壓器，若9、10、11分接是同一個值，儀器輸入額定分接位時應輸入9，此時12分接位以后，儀器顯示分接位置比實際位置小2。
1.3 本儀器分接位置的設置按高壓側調壓設計，是假設1分接為zui高電壓擋位，如果電壓反向設計或分接開關在低壓側的變壓器，顯示分接位置和實際分接位置倒置。
1.4 三相變壓器銘牌上的變比是指不同電壓繞組的線電壓之比，因此，不同接線方式的變壓器，其變比與匝數比有如下關系：一次、二次側接線相同的三相變壓器的電壓比等于匝數比；一次側、二次側接線不同時，Y－d接線的匝比值等于變比值除以，D－y接線的匝比值等于變比值乘以。

變壓器直流電阻變比測試儀直阻測試
2.1在無載調壓繞組，不允許在測試過程中或未放完電時切換無載分接開關。
2.2在測試過程中或放電過程中不允許拆除測試線和切斷AC220V電源。
2.3在高壓端子測試過程中，變壓器中壓和低壓端必須開路。
