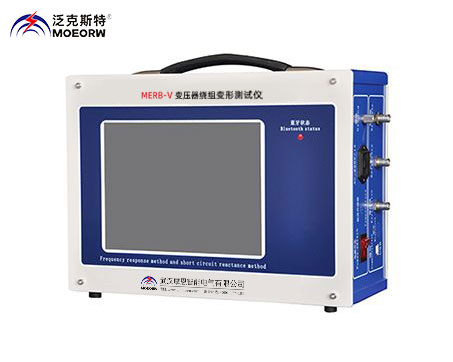

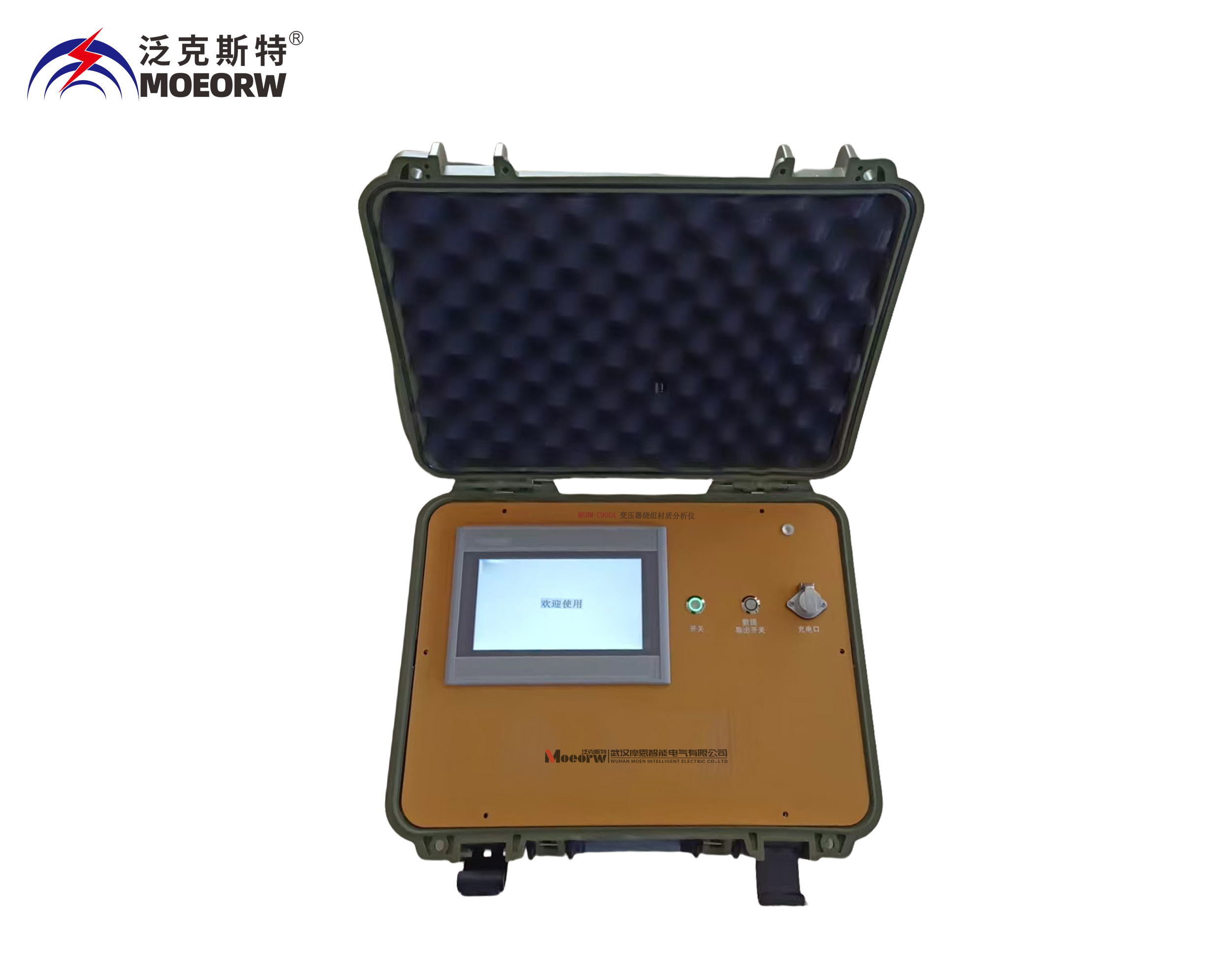

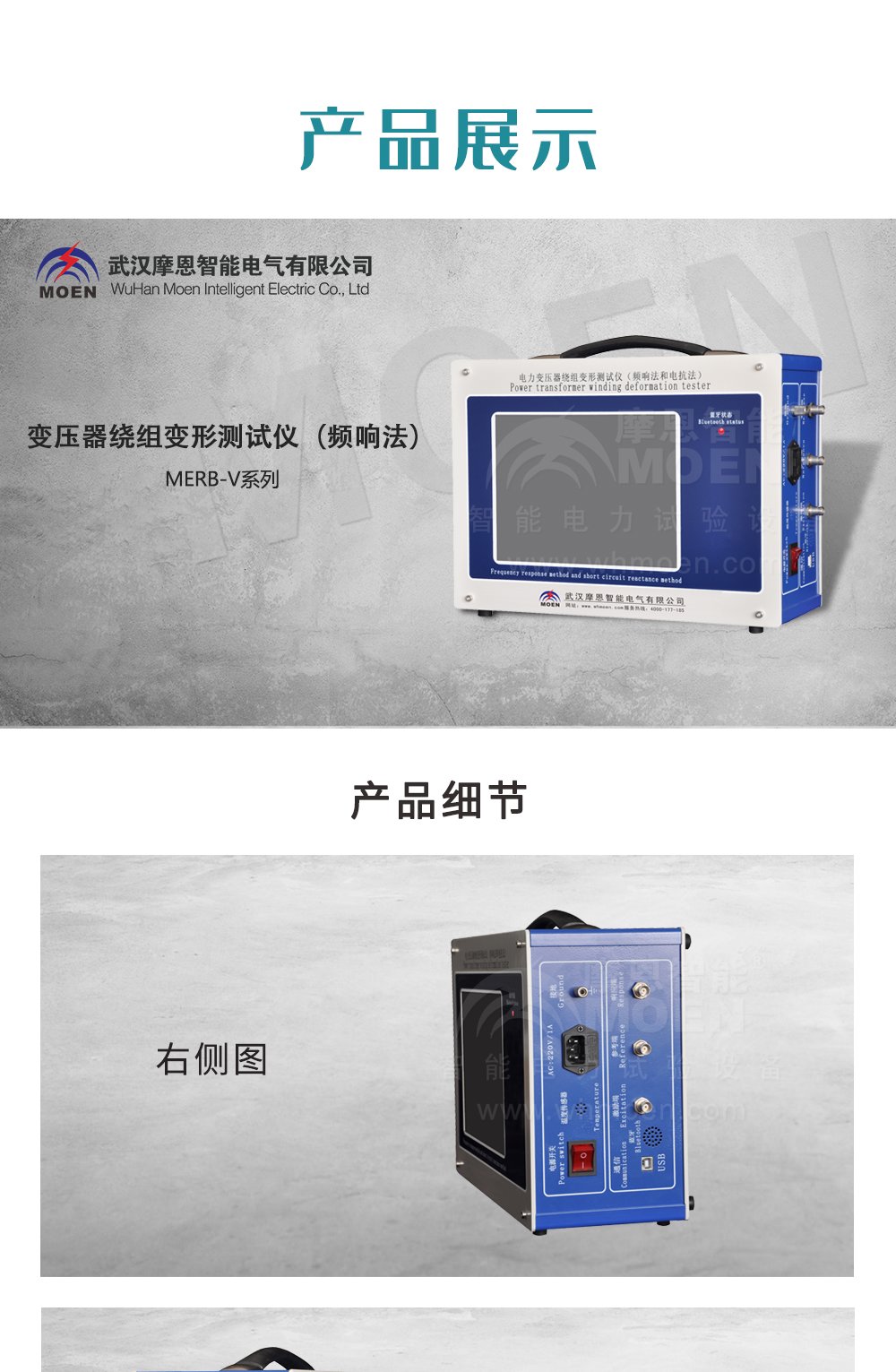

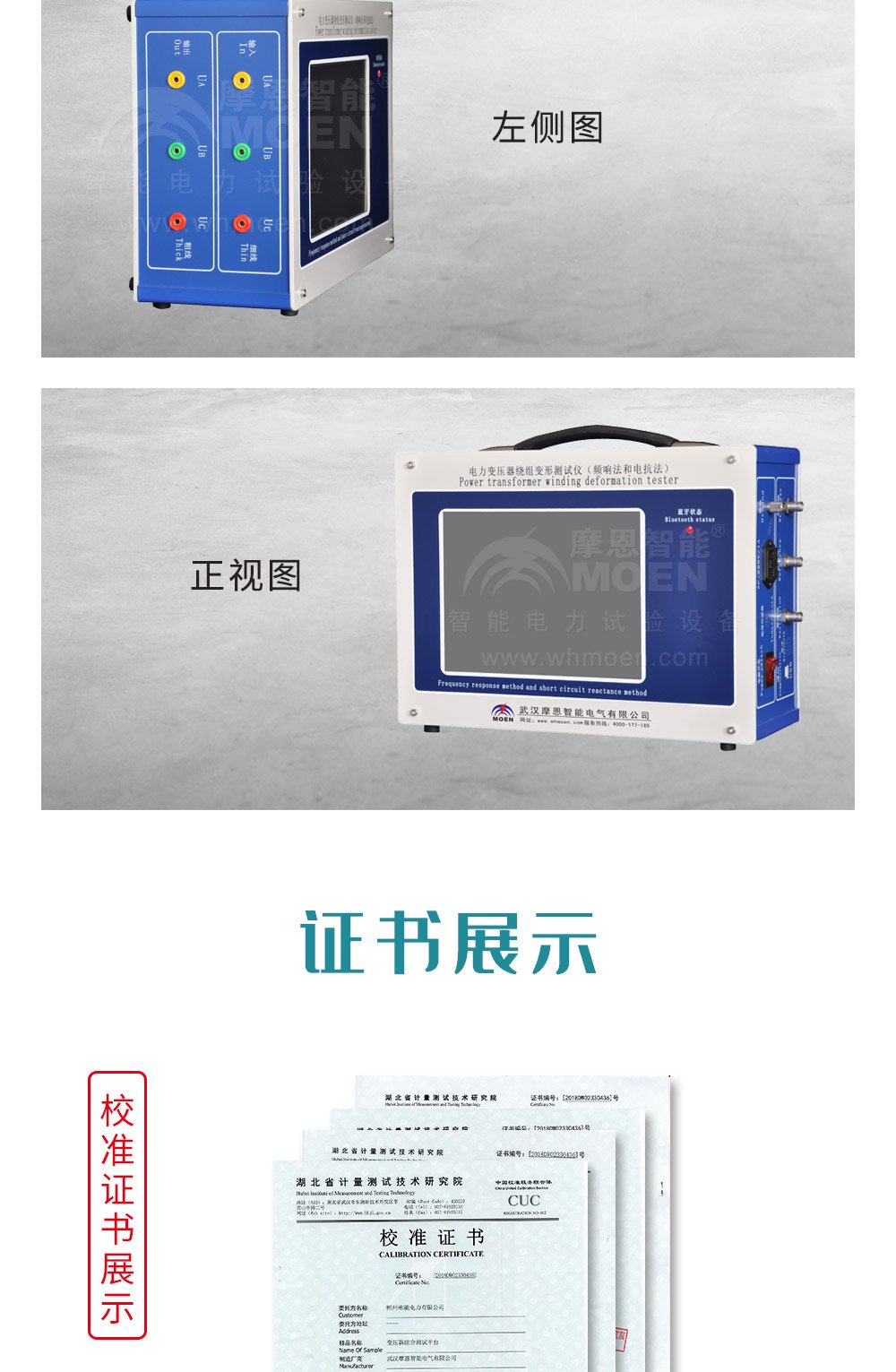

MERB-V 變壓器繞組變形測試儀（頻響法）

執行標準：DL/T911－2004

產品別稱：變壓器繞組變形測試儀、電力變壓器繞組變形測試儀、變壓器繞組變形檢測儀、變壓器繞組變形測量儀、變壓器繞組變形分析儀

產品特性：
※結構緊湊，操作簡單，具有較完備的測試分析功能;
※變壓器繞組變形測試儀采集控制采用高速、高集成化微處理器；
※信號輸出幅度可以軟件調節，更大幅度峰值±10V；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

變壓器繞組變形測試儀

（頻響法）的用途
MERB-II變壓器繞組變形測試儀是將變壓器內部繞組參數在不同頻域的響應變化經量化處理后，根據其變化量值的大小、頻響變化的幅度、區域和頻響變化的趨勢，來確定變壓器內部繞組的變化程度，進而可以根據測量結果判斷變壓器是否已經受到嚴重破壞、是否需要進行大修。
MERB-II變壓器繞組變形測試儀由筆記本電腦及單片機構成高精度測量系統,結構緊湊，操作簡單，具有較完備的測試分析功能，對照使用說明書或經過短期培訓即可自行操作使用。

MERB-V變壓器繞組變形測試儀產品特征
1、變壓器繞組變形測試儀采集控制采用高速、高集成化微處理器
2、筆記本電腦與儀器之間通信USB接口
3、筆記本電腦與儀器之間通信無線藍牙接口
4、硬件機芯采用DDS專用數字高速掃頻技術(美國)，通過測試可以準確診斷出繞組發生扭曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障
5、高分辨dB值測量，雙通道16位A/D(現場試驗改變分接開關，即有明顯輸出變化)
6、信號輸出幅度可以軟件調節，更大幅度峰值±10V
7、計算機將檢測結果生成電子文檔(Word)
8、選用精密、高穩定元器件，對同一相重復試驗，測量重復率在99.5%以上
9、成品電路板,表面有特殊處理，具有抗水和有害氣體污染
10、本公司生產的變壓器繞組變形測試儀具有線性掃頻測量和分段掃頻測量雙測量系統功能，兼容當前國內兩種技術流派的測量模式
11、幅頻特性符合國家關于幅頻特性測試儀的技術指標。橫坐標(頻率)具有線性分度及對數分度兩種，因此打印出的曲線可以是線性分度曲線也可以是對數分度曲線，用戶可根據實際需要選用
12、檢測數據自動分析系統,橫向比較A、B 、C三相之間進行繞組相似性比較,其結果為：
①一致性更好
②一致性較好
③一致性較差
④一致性更差
縱向比較A-A、B-B、C-C調取原數據與當前數據同相之間進行繞組變形比較，其結果為：
①正常繞組
②輕度變形
③中度變形
④嚴重變形
13、自動生成Word電子文檔，供保存和打印
14、完全滿足電力標準DL/T911－2004《電力變壓器繞組變形的頻率響應分析法》的技術條件

（1）掃描方式：
1、線性掃描分布
掃頻測量范圍：(1kHz)-(2MHz)、2000掃頻點、分辨率為1kHz
2、分段掃頻測量分布
掃頻測量范圍：(0.5kHz)-(1MHz)、2000掃頻點；
(0.5kHz)-(10kHz)
(10kHz)-(100kHz)
(100kHz)-(500kHz)
(500kHz)-(1000kHz)
（2）其他技術參數：
1、幅度測量范圍: (-100dB)–(+20dB)
2、幅度測量精度: 0.1dB
3、掃描頻率精度: 小于0.01%
4、信號輸入阻抗： 1MΩ
5、信號輸出阻抗： 50Ω
6、同相測試重復率：99.5%
7、測量儀器尺寸(長寬高)300X340X120(mm)
8、儀器鋁合金箱尺寸(長寬高)310X400X330(mm)
9、總體重量:10Kg
