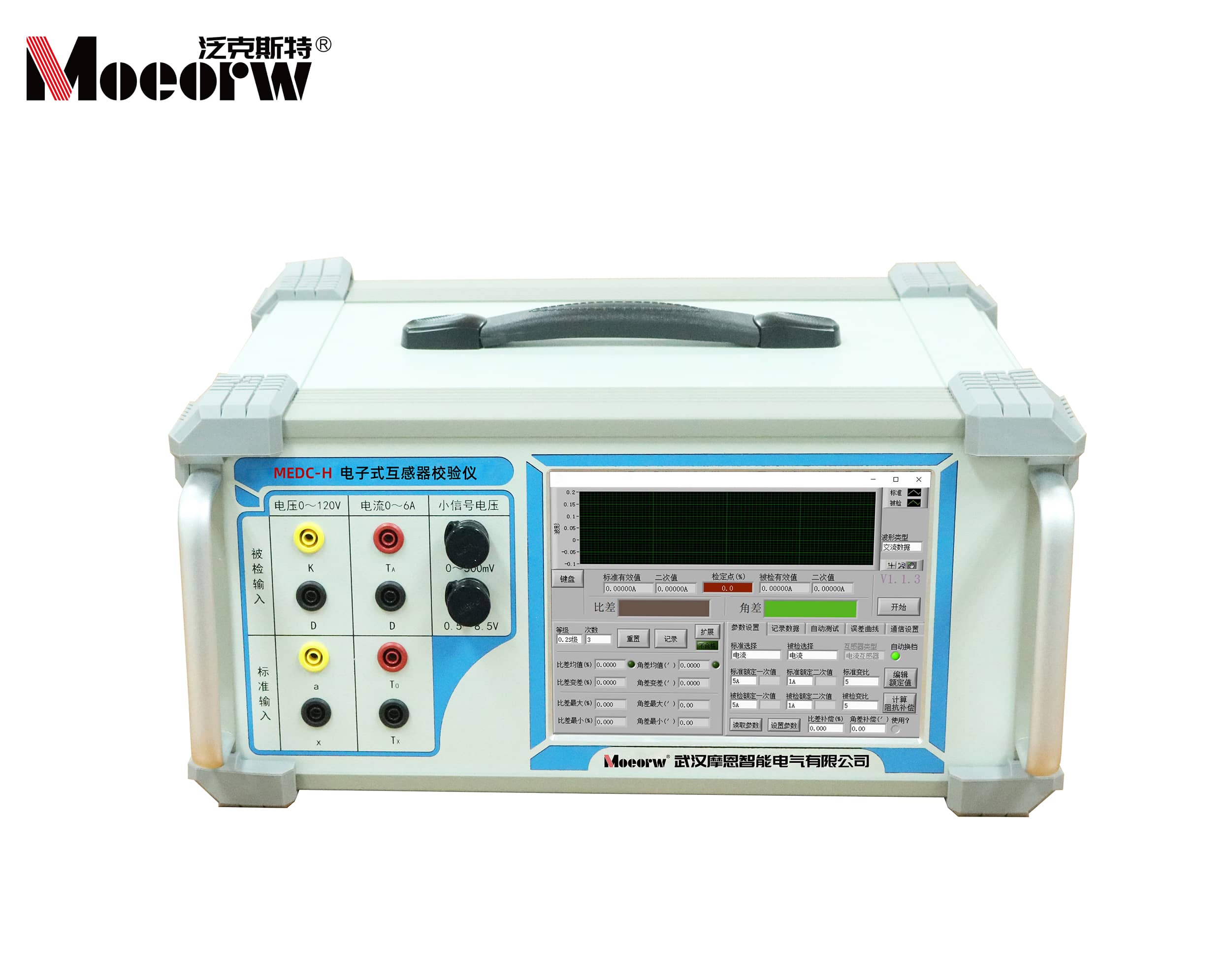

◆MEDC-H 電子式互感器校驗儀簡述
配電網交流傳感器（以下簡稱傳感器）分為電壓傳感器、電流傳感器、電壓電流組合傳感器，一般是一次側電壓是10（20/6）kV，一次側電流20A到600A。而無論是電壓還是電流傳感器，二次側輸出都是弱模小信號電壓，一般是零點幾伏到幾伏不等，用目前傳統的電磁式互感器校驗儀根本沒有辦法進行檢測。并且互感器需求量很大，還要同時兼容傳統電磁式的檢測，檢定效率將直接影響生產企業的經濟效益。為此我司自主研發了本設備，既能檢測小信號輸出的電子式互感器，還支持傳統電磁式互感器。
本校驗儀內核采用雙CPU架構，功能強大，采用24Bit AD芯片和512倍過采樣技術大大擴展了帶寬，提高了測量精度。同時，采用多檔位自動切換和FIR濾波器提高動態范圍和信噪比。使用LabView開發管理軟件，界面美觀，使用方便。本儀器電源和交流采樣部分采取了電磁兼容處理措施，能夠適應現場比較復雜的測試環境，并且采用便攜式設計方案，便于合并單元的實驗室和現場檢測。

◆MEDC-H 電子式互感器校驗儀特點
1)使用傳統互感器校驗裝置（BHE型）和Agilent 3458A數字多用表實現量值傳遞；
2)采用24Bit AD芯片和512倍過采樣，極大擴展帶寬和提高精度；
3)采用多檔位自動切換和FIR濾波器提高動態范圍和降低信噪比；
4)具備自動吸附記錄功能，并能夠自定義測試方案，可實現半自動測試：當升壓/升流時到達方案中有定義的點，會自動記錄數據并判斷是否合格。
5)實時顯示波形、頻率、幅度、相位等數據便于綜合分析互感器性能；
6)帶有工控機，800*600觸摸屏，方便操作；
7)配有功能強大，操作簡便的操作軟件，可運行于工控機或筆記本電腦；
8)可統計比值差及相位差的均值、變差、極值、多次誤差等數據，可對互感器的穩定性及線性進行全面檢定；
9)可進行多次諧波分析及對互感器的各次諧波精度進行校驗；
10)可對測試過程全程錄制及回放。

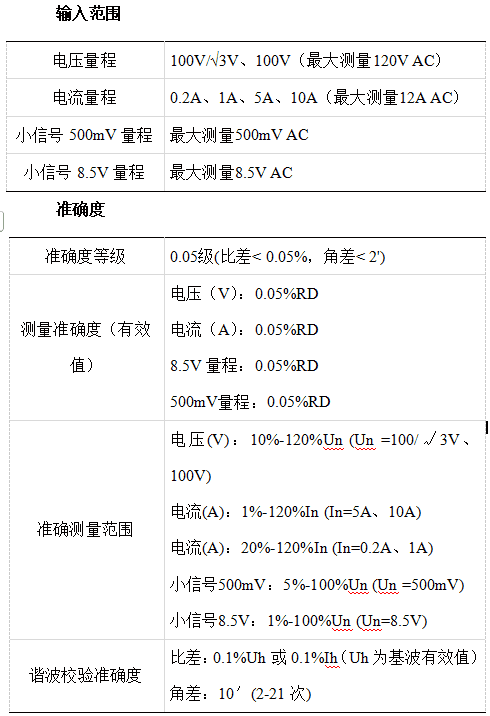

◆MEDC-H 電子式互感器校驗儀技術參數
