◆MEXB-54kVA-54kV 變頻串聯諧振耐壓試驗裝置簡述
該儀器主要針對 10kV變電站及線路等所有電氣主設備的交流耐壓試驗設計制造。電抗器采用多只分開設計，既可滿足高電壓、小電流的設備試驗條件要求，又能滿足低電壓的交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

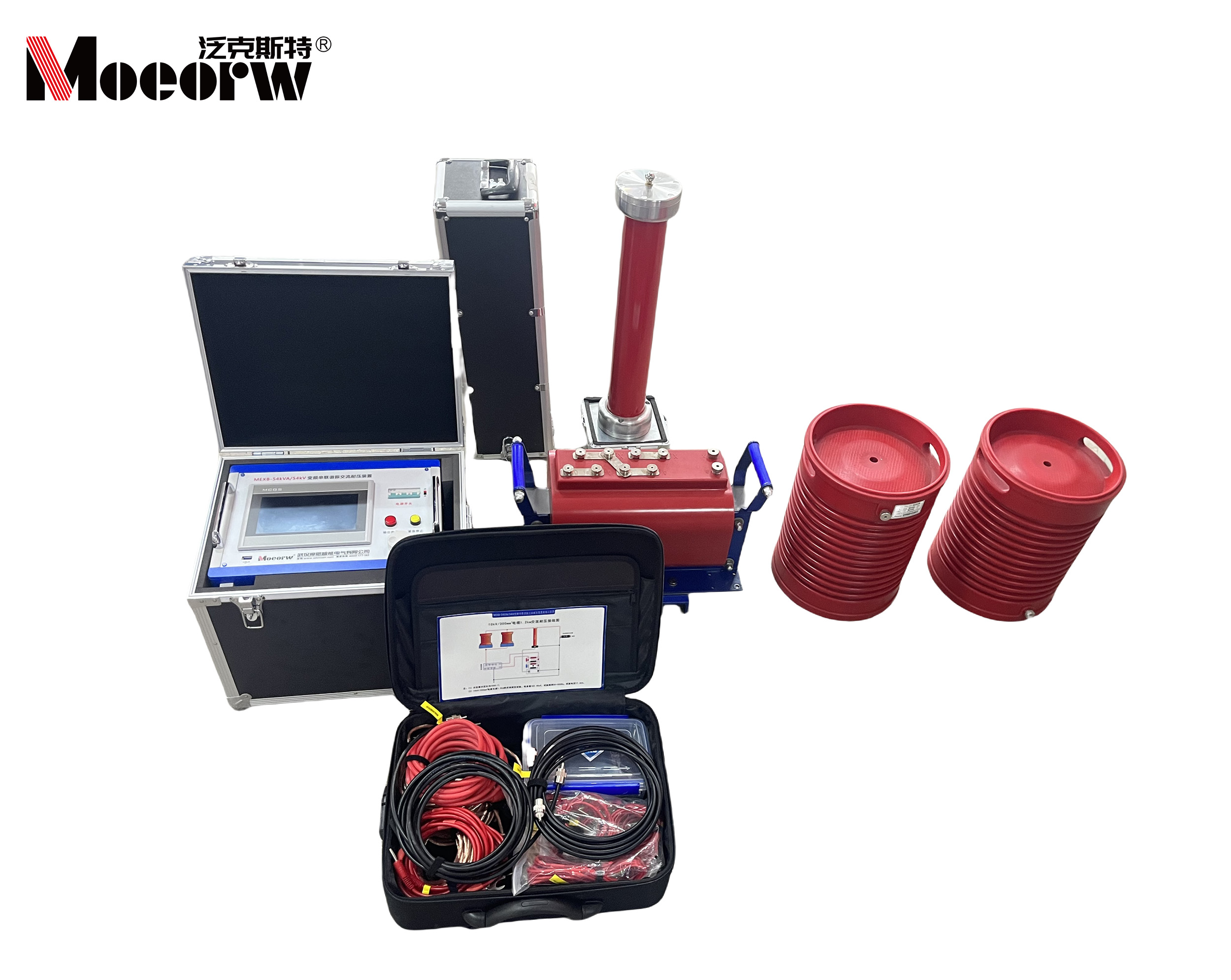

該儀器主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器等組成。
◆MEXB-54kVA-54kV 變頻串聯諧振耐壓試驗裝置特點
裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。
整個裝置單件重量很輕，便于現場使用。
裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。
工作模式為：全自動模式、手動模式、自動調諧手動升壓模式。
能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。
裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。
采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。
◆MEXB-54kVA-54kV 變頻串聯諧振耐壓試驗裝置技術參數
（一）MEXB指生產廠家代碼
54指設備能輸出的最大額定容量，單位為kVA
54指設備能輸出的電壓等級，單位為kV；
（二）MEXB-54kVA/54kV變頻串聯諧振交流耐壓裝置技術指標
1．額定電壓：
輸出電壓 用途 工作頻率 試驗電壓 試驗時間
27kV 10kV電纜 30-300Hz ≤17.4kV 15min
54kV 35kV電纜 30-300Hz ≤52kV 60min
2、輸入電源：AC220V或三相380V電壓，頻率為50Hz；
3、額定電壓：54kV、27kV；
4、額定電流：1A、2A；
5、工作頻率：30~300Hz；
6、裝置輸出波形：正弦波
7、波形畸變率：輸出電壓波形畸變率≤1%；
8、工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
9、溫 升：額定負載下連續運行60min后溫升≤65K；
10、品質因素：裝置自身Q≥30(f=45Hz)；
11、保護功能： 對被試品具有過流、過壓及試品閃絡保護(見變頻電源部分)；
12、測量精度：系統有效值1.0級；
設備主要配置及技術參數說明：
1.激勵變壓器MEJLB-3kVA/1.5/3/6kv/0.4kv 1臺
a)額定容量：3kVA；
b)輸入電壓：0-400V，單相；
c)輸出電壓：1.5/3/6kV
d)結 構：干式；
e)重 量：約56kg；
2.變頻電源 MEXB-F-3kW/220V/380V 1臺
a)額定輸出容量：3kW
b)工作電源： 220/380±10%V（單/三相），工頻
c)輸出電壓：0 –400V，單相，
d)額定輸入電流：4.56A
e)額定輸出電流：7.5A
f)電壓分辨率： 0.01kV
g)電壓測量精度：1.5%
h)頻率調節范圍：30 – 300Hz
i)頻率調節分辨率：≤0.1Hz
j)頻率穩定度： 0.1%
k)運 行 時 間：額定容量下連續60min
l)額定容量下連續運行5min元器件最高溫度≤65K;
m)噪 聲 水 平：≤50dB
3.高壓電抗器MEDK-27kVA/27kV 2節
a)額定容量：27kVA;
b)額定電壓：27kV；
c)額定電流：1A；
d)電 感 量：110H/單節；
e)品質因素：Q≥30 (f=45Hz)；
f)結 構：干式；
g)重 量：約45kg；
4.電容分壓器MEFRC-60kV/2500pF 1套
a)額定電壓：60kV；
b)高壓電容量：2500pF
c)介質損耗：tgσ≤0.5%；
d)分 壓 比：1000：1
e)測量精度：有效值1.0級;
