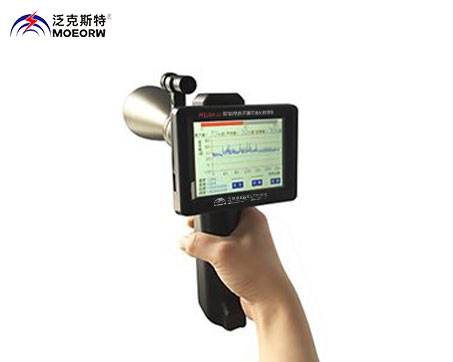

MEUBA-20智能型超聲波可視化檢測儀

執行標準：DL∕T 1416-2015

產品別稱：智能型超聲波可視化檢測儀、超聲波局放巡檢儀、配網線路巡檢儀、超聲波巡檢儀

產品特性：
※通過采集電力線路、臺區設備異常超聲波信號并經過軟件分析來診斷電力線路故障隱患;
※測量范圍局放量：0-70dB；
※支持三種供電方式，方便室內和戶外使用；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

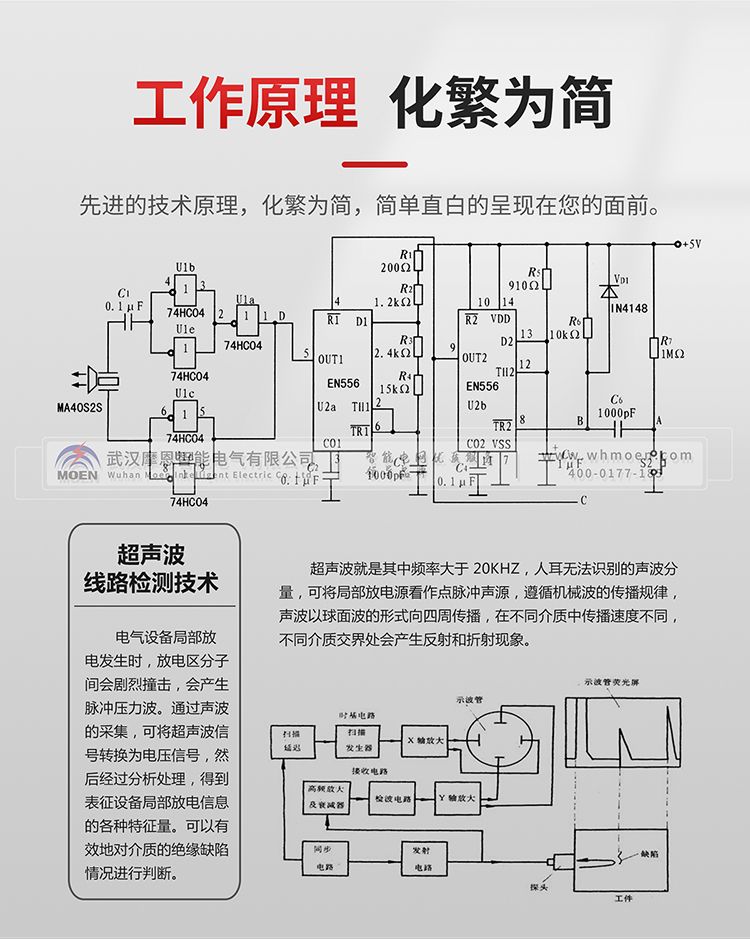

MEUBA-20智能型超聲波可視化檢測儀原理：
當電氣設備局部放電發生時，放電區分子間會劇烈撞擊，及放電發熱導致體積的改變，這些都會產生脈沖壓力波。超聲波就是其中頻率大于 20KHZ，人耳無法識別的聲波分量，可將局部放電源看作點脈沖聲源，遵循機械波的傳播規律，聲波以球面波的形式向四周傳播，在不同介質中傳播速度不同，不同介質交界處會產生反射和折射現象。通過聲波的采集，可將超聲波信號轉換為電壓信號，然后經過分析處理，得到表征設備局部放電信息的各種特征量。通過分析這些特征量，就可以有效地對介質的絕緣缺陷情況進行判斷。

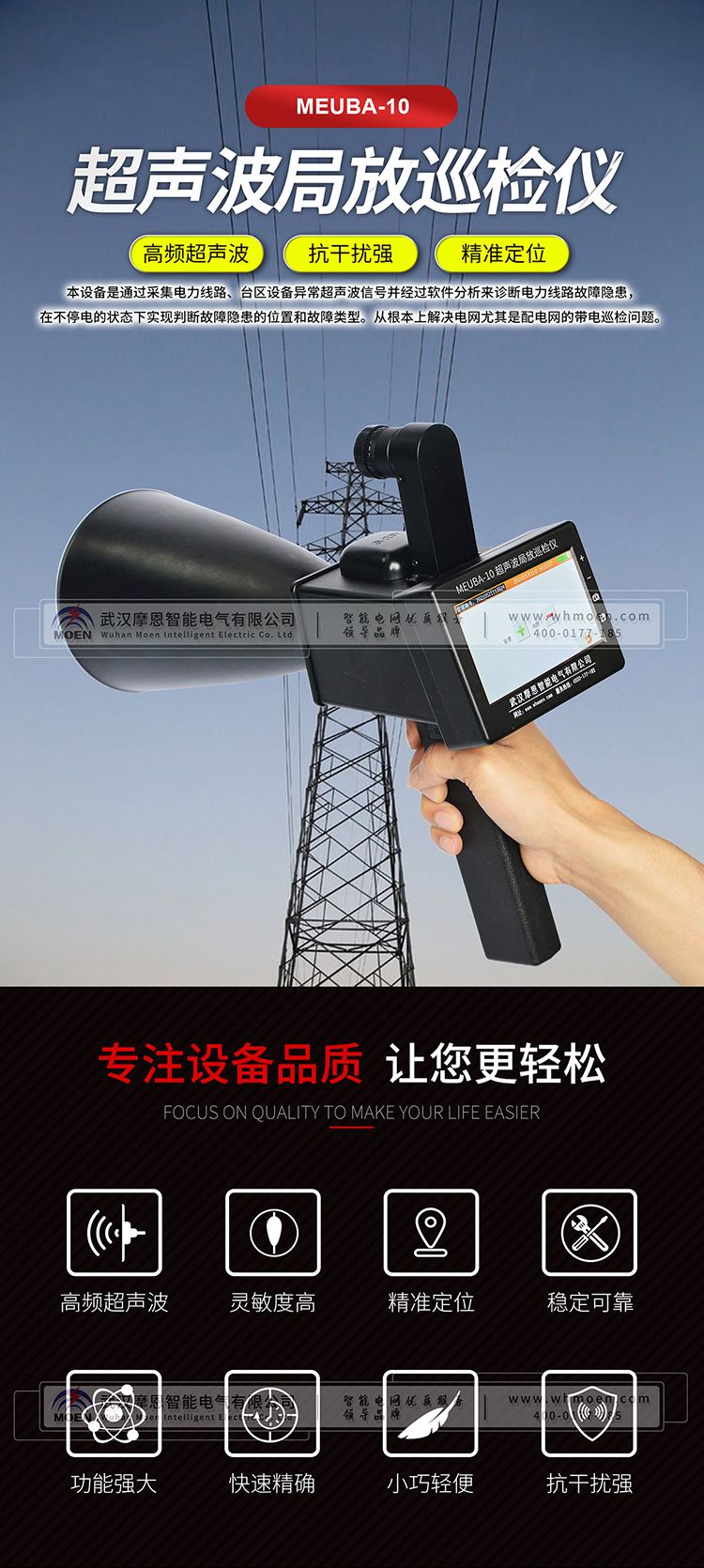

MEUBA-20 智能型超聲波可視化檢測儀產品簡介：

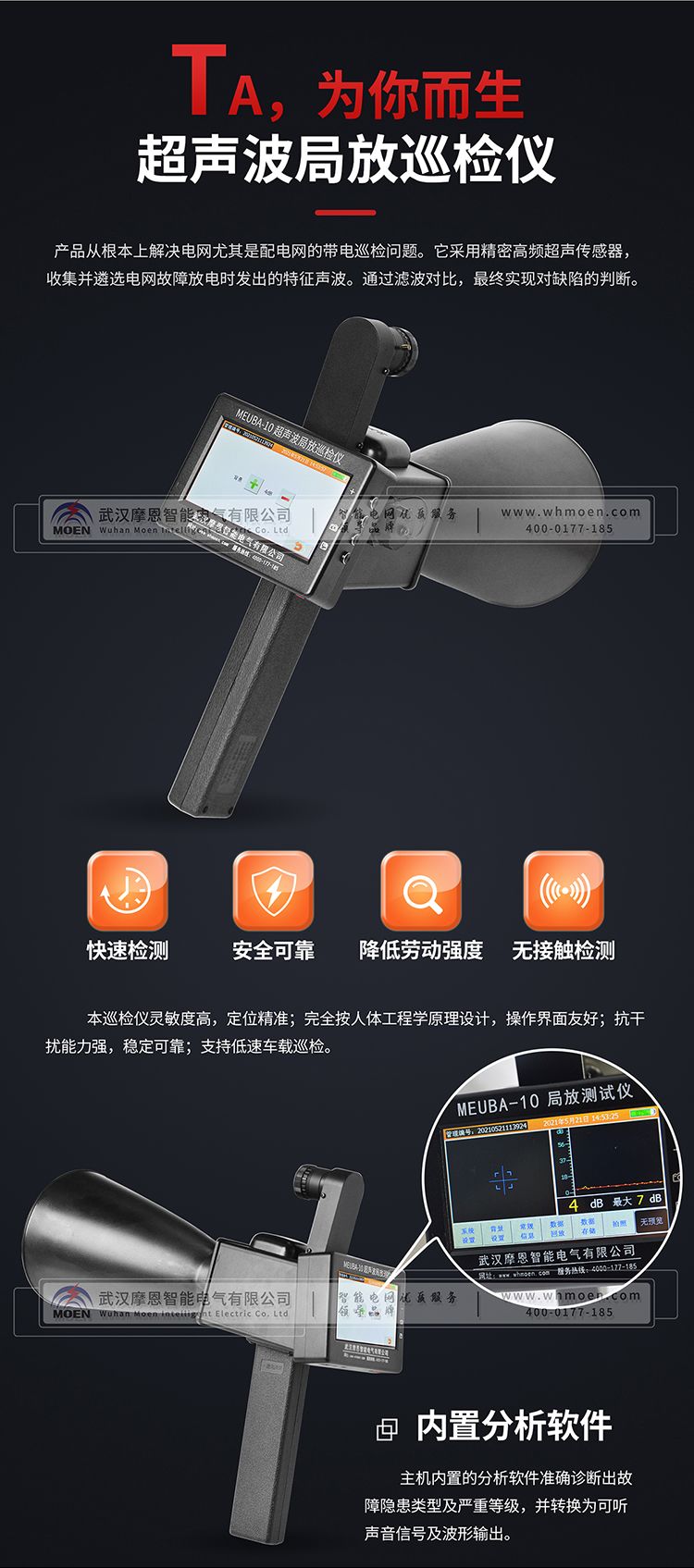

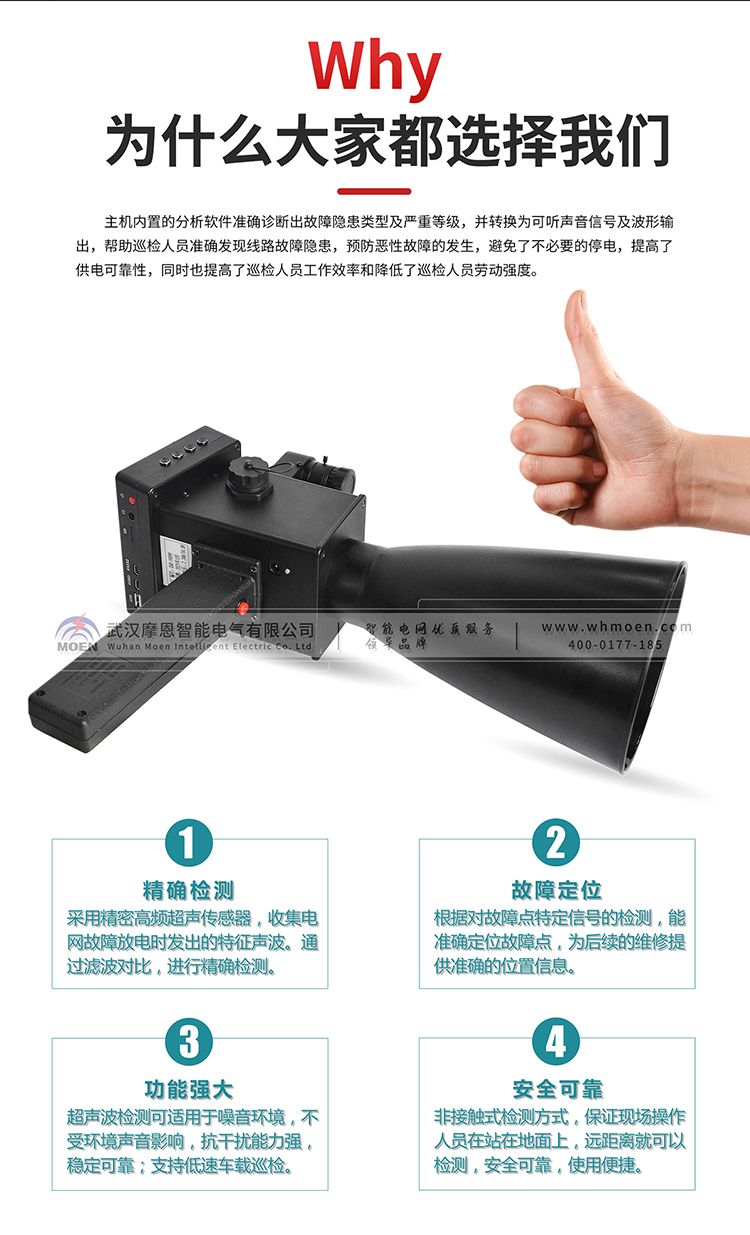

智能型超聲波可視化檢測儀是通過采集電力線路、臺區設備異常超聲波信號并經過軟件分析來診斷電力線路故障隱患的檢測儀器，此儀器是在不停電的狀態下實現判斷故障隱患的位置和故障類型。儀器通過超聲波探測器（超聲波傳感器）采集超聲波異常信號后，傳輸到主機，同時通過主機內置的分析軟件準確診斷出故障隱患類型及嚴重等級，并轉換為可聽聲音信號及波形輸出，幫助巡檢人員準確發現線路故障隱患，預防惡性故障的發生，避免了不必要的停電，提高了供電可靠性，同時也提高了巡檢人員工作效率和降低了巡檢人員勞動強度。

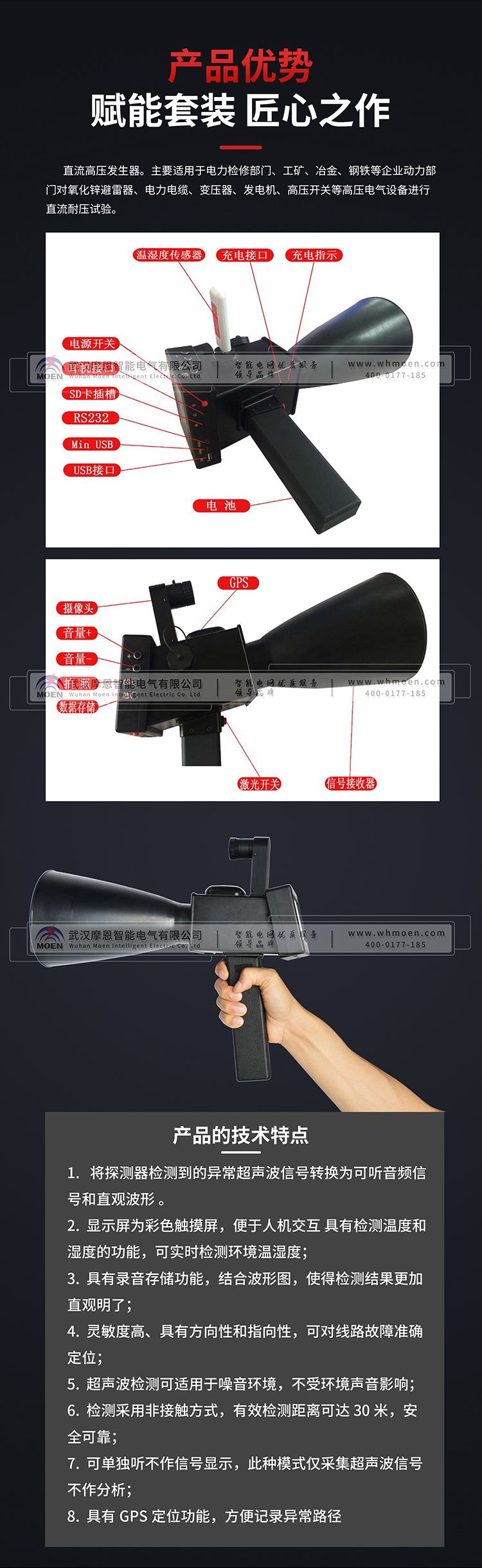

智能型超聲波可視化檢測儀功能

MEUBA-20

智能型超聲波可視化檢測儀

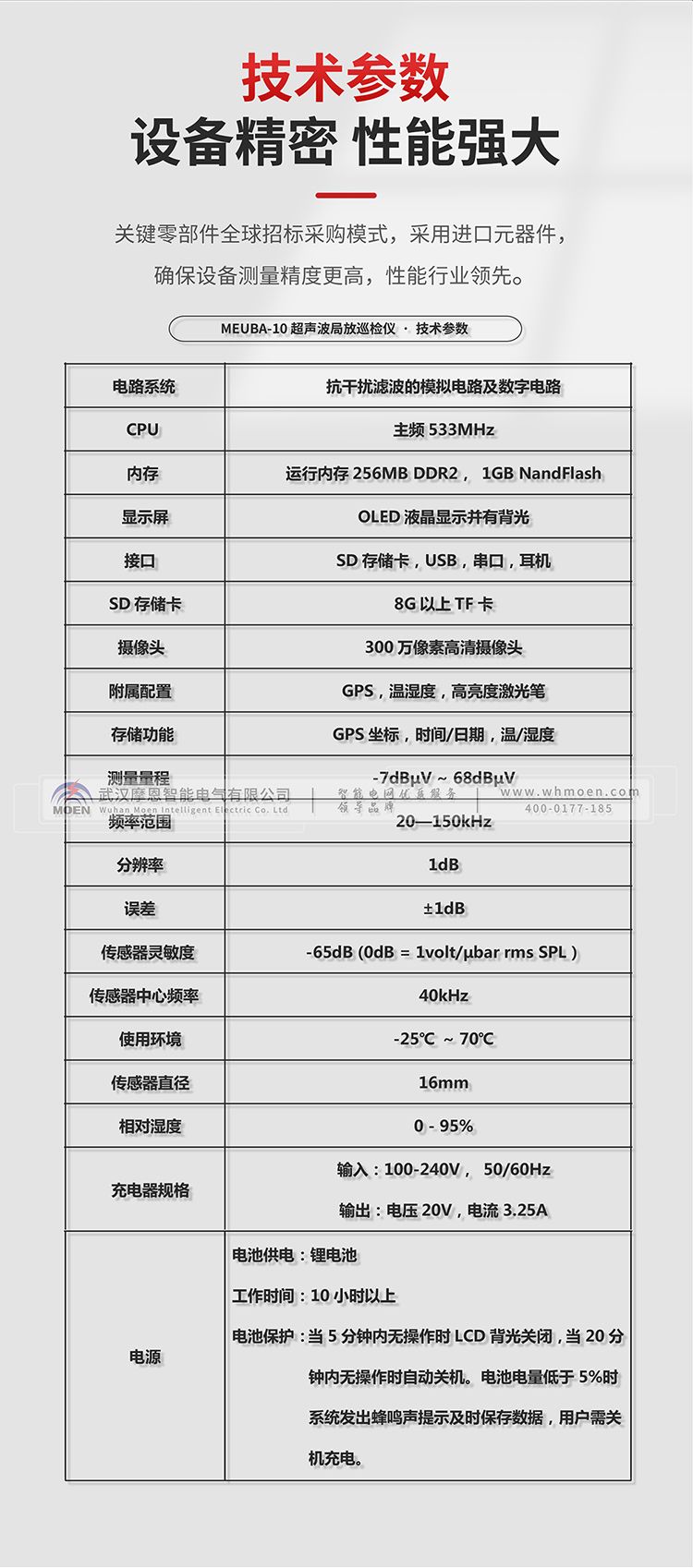

技術參數

測量范圍		局放量	0-70dB
		溫度	溫度：-40-120℃
		濕度	濕度：0-100%RH
測量精度		局放量	分辨率1
		溫度	分辨率0.01
		濕度	分辨率0.05

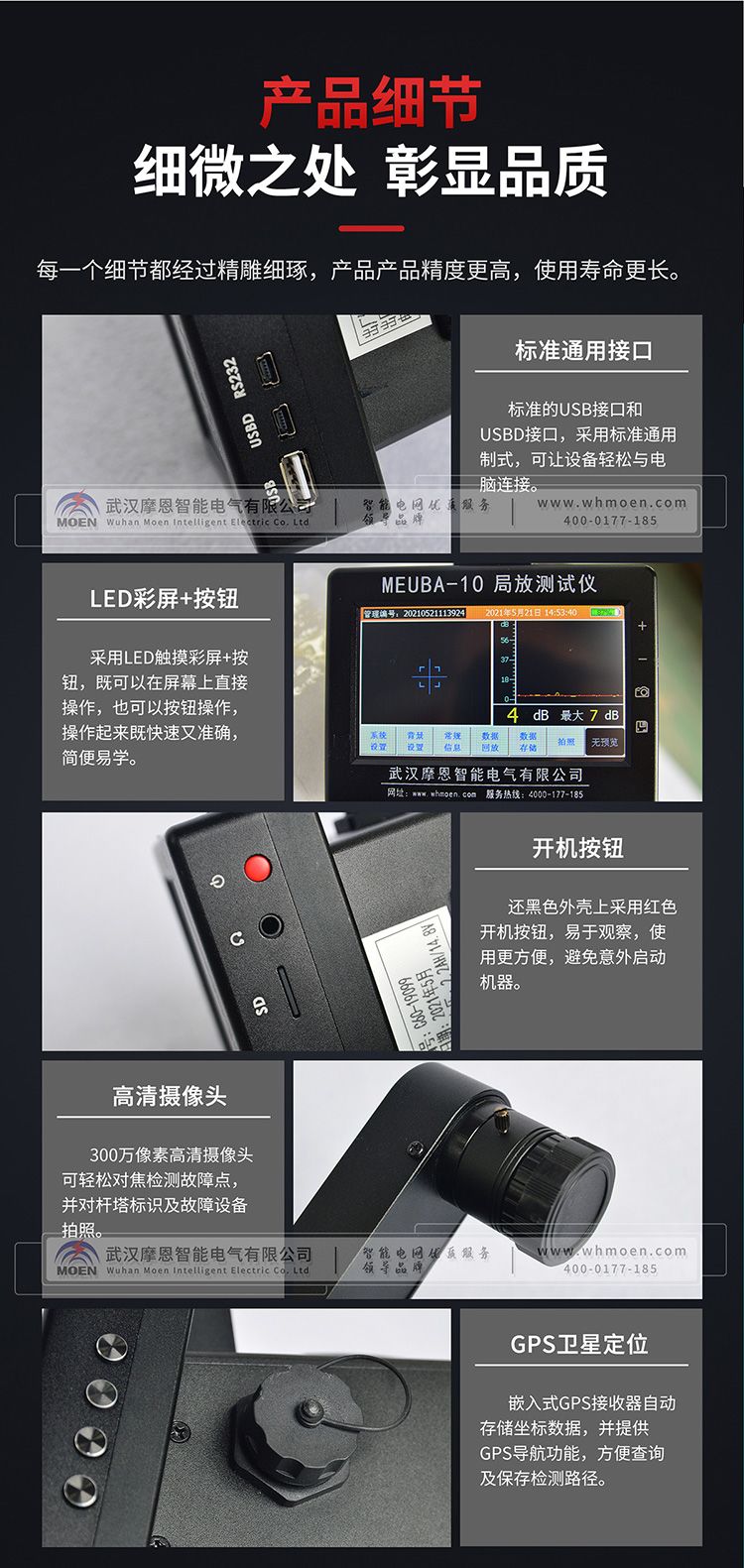

信息輸出		TFT液晶	320×240，真彩ＴＦＴ，支持觸控，良好人機交互
		耳機接口	聲音通過外接耳機輸出
		USB接口	數據存儲至外插U盤
使用條件		電源	支持三種供電方式，方便室內和戶外使用。外置電源：AC：220V 外置充電寶：DC：5V 1A 內置鋰電池：DC3.7V 2A
		環境溫度	0~+50 ℃
		相對濕度	≤80％ RH
存儲條件		環境溫度	-10~+55 ℃
		相對濕度	≤95％ RH
外觀參數		體積	35319090mm
		重量	約0.6KG
技術指標
功能指標	●將檢測到的異常信號轉換為直觀波形和可聽頻譜 ●具備GPS定位、錄音、數據存儲等功能 ●具有系統自校驗功能，開機自動校驗，提高測量準確度 ●具有溫濕度自動補償功能 ●顯示屏為高分辨率彩色觸屏、便于人機交互 ●可帶電檢測，不影響正常運行 ●采用進口傳感器，超強靈敏度，性能穩定可靠 ●支持分析專家軟件 ●強大的云分析管理平臺，可呈現區域預測、故障走勢、地圖查詢
性能指標	信號轉換器		靈敏度:-70dB ；光束發散角:72°；電容:1900pF ；輸入電壓:10VAC ；接收中心頻率:40kHz；
	存儲容量		支持zui大4G存儲；可儲存達40K組數據；
	GPS		具有高達 50 個的并行通道，快速搜星；采用無源陶瓷天線，可直接接收 GPS 衛星信號；配備IPX接口，可擴展有源天線，適合車載時使用。冷啟動僅需27S。
	系統電源		DC3.7V鋰電池；容量約8000mAH；全載運行，可持續供電8小時；正常工作運行12小時；低功耗工作運行20小時；關機狀態下功耗40uA。
	錄音		WAV格式；能錄48KHz采樣率的音頻。默認支持錄音12秒。
	CPU		采集速度：10K每秒；采集精度：16位AD。
	溫濕度		溫度：-40-120℃ ±0.5℃ 濕度：0-100%RH ±4.5%RH
	顯示屏		3.5寸；觸控屏；分辨率：320*240
