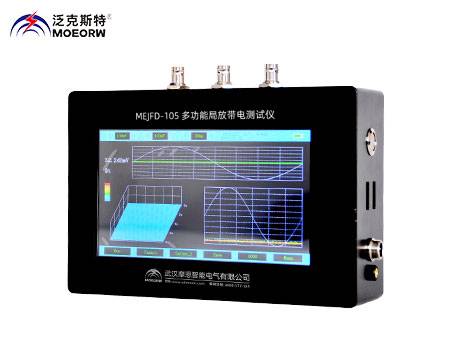

MEJFD-105 多功能局放帶電測試儀

參考標準：DL/T846.4-2004

產品別名：多功能局放帶電測試儀、局部放電檢測儀、局部放電測試儀、局放儀、局部放電測試系統、多通道數字式局放儀、局部放電耐壓試驗裝置、便攜式局部放電巡檢儀、多功能局放帶電測試儀

產品特性：
※適用于對高壓設備局部放電在線檢測及定位;
※該系統配備復合式TEV傳感器、超高頻傳感器、高頻電流互感器及高靈敏度超聲波傳感器來采集高壓設備內部局部放電信號；
※測量量程：0～60dBmV：≤±5%；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

多功能局放帶電測試儀

產品用途
多功能局放帶電測試儀適用于對高壓設備局部放電在線檢測及定位。
該系統配備復合式TEV傳感器、超高頻傳感器、高頻電流互感器及高靈敏度超聲波傳感器來采集高壓設備內部局部放電信號。
系統采用多級檢波降頻技術來降低放電信號的頻率，同時采用高速AD轉換電路完成信號的數字化，并通過數字信號處理、自適應濾波等干擾信號處理方式保證了檢測數據的可靠性。通過采集不同高壓設備內部局部放電產生的不同信號可對設備的運行狀態進行快速帶電檢測。
該儀器可在設備運行狀態下進行安裝檢測，對設備的正常運行沒有任何影響，便于工作人員及時對開關柜的運行狀態進行評估，大大提高設備運行的可靠性、安全性和有效性。

◆多功能局放帶電測試儀技術參數
1 適用范圍
?適用于對開關柜、變壓器及GIS的局部放電在線檢測及定位。
2 使用環境
?海拔高度：≤3000m
? 環境溫度：-20～60℃
?相對濕度：≤95%
3 技術參數
3.1儀器測量參數要求
（1）復合式TEV測量
傳感器：容性；測量量程：0～60dBmV；
分辨率：1dB；誤差：±1dB；
檢測頻寬：5~70MHz；脈沖/周期更大值：655；
門限調節范圍：3～57dB。
（2）高頻電流互感器
檢測頻帶：10kHz～30MHz 信號傳輸方式：50Ω同軸電纜
檢測靈敏度: 10pC
（3）超聲波測量
測量量程：-7dBμV～68 dBμV；分辨率：1dB；
誤差：±1dB；傳感器靈敏度：-65dB (0dB = 1volt/μbar 有效值SPL)；
傳感器中心頻率：20～50kHz；傳感器直徑：不大于50mm；
外差頻率：38.4kHz。
（4）特高頻傳感器
檢測頻帶：300MHz～1.5GHz 信號傳輸方式：50Ω同軸電纜
檢測靈敏度：1dB 增益：＞65dbm
3.2硬件要求
外殼：具有防護殼，防護等級應達到或優于IP53；
連接器：耳機插口、低壓直流充電器輸入、外部超聲波傳感器輸入；
主機重量：不大于3kg；
顯示屏：LED顯示，且能夠顯示電池狀態。
