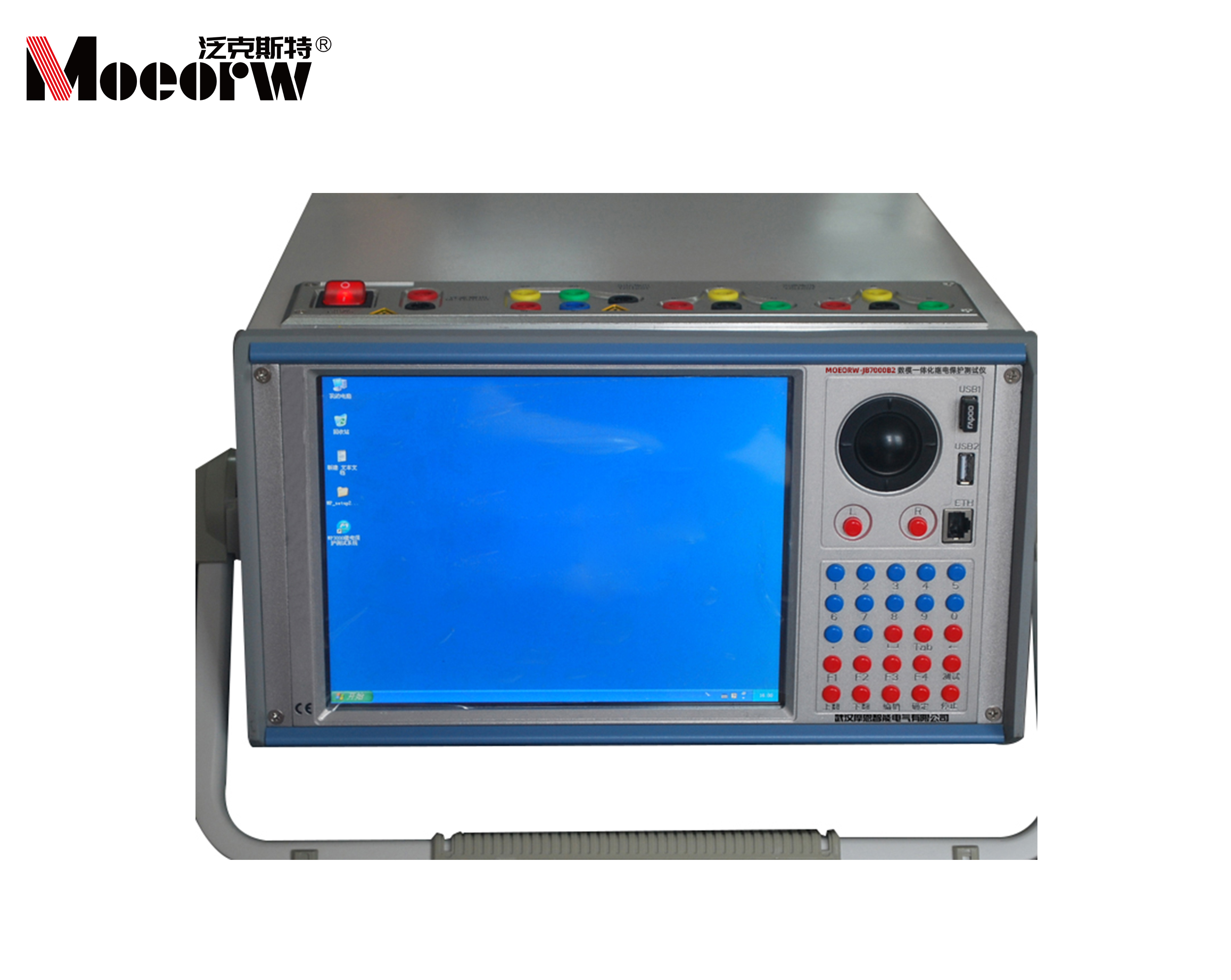

◆MOEORW-JB7000B2數模一體化繼電保護測試儀特點
1．精度高：交直流電流50mA到30A以下都能達到0.1%精度；
2．波形好：小電流波形好；
3．冗余備份：兩組電流源完全獨立，實現了電流的雙備份；
4．一組能夠輸出0-265V的輔助直流
5．支持12路小電壓源輸出
6．所有通道能夠同時輸出；
7．獨有的測試方案功能；
8．6路電流源實現變壓器兩側差動試驗。
9．插件式結構，便于維護。
10．重量輕。
11．同時滿足IEC61850-9-1/2、FT3的測試、傳統變電站測試。
12．支持GOOSE的發送和接收
13．既可以同時輸出傳統的電流、電壓量和符合IEC61850報文格式的數字量，也可以獨立輸出傳統的模擬量和獨立的符合IEC61850報文格式的數字量。
14．既可以實現傳統變電站的調試，也可以實現智能變電站的調試；同時滿足第二代智能變電的調試（只有數模一體化測試儀才能滿足第二代智能變電的調試）。

◆MOEORW-JB7000B2數模一體化繼電保護測試儀技術參數

1.交流電流源
A．通道數：6路
B．幅值（RMS）：6×（0～30A）/相
C．分辨率：0～0.3A：0.03mA；0.3～3A：0.3mA；3～30A：3.0mA
D．精度：0.05A～30A：≤0.1%
E．頻率：靜態0～1000Hz
      動態0～3000Hz
      分辨率：0.001Hz
      精度：≤0.001Hz
F．諧波畸變率：≤0.5%
G．響應速度：≤50uS
H．帶載能力：
電流值 5A 30A
功率 ≥75VA ≥450VA
I．輸出時間
電流值 ＜10A 10A～20A 20A～30A
時間 長時間 ≥100S ≥20S
J.交流電壓源
A．通道數：4路
B．幅值（RMS）：4×300V/相
C．分辨率：0～10V：1mV；10～300V：4mV
D．精度：2～300V：≤0.1%
E．頻率：靜態0～1000Hz
      動態0～3000Hz
      分辨率：0.001Hz
      精度：≤0.001Hz
F．諧波畸變率：≤0.5%
G．響應速度：≤50uS
H．帶載能力：

電壓值 57.735V 300V
功率 ≥30VA ≥100VA
I．輸出時間
電壓值 0～300V
時間 長時間

2.交流電流電壓源同步時間：≤10uS
3.交流電流電壓源相位控制：
A.變化范圍：-360°～+360°
B.分辨率：0.05°
C.精度：≤0.2°
D.合閘角控制范圍：0°～+360°
E.合閘角分辨率：0.05°
F.合閘角精度：≤0.2°
4.直流電流源
A．通道數：6路
B．幅值：6×30A/相
C．分辨率：0～0.3A：0.03mA；0.3～3A：0.3mA；3～30A：3.0mA
D．精度：0.1A～30A：≤0.5%
E．文波系數：≤0.5%
F．帶載能力：
電流值 5A 30A
功率 ≥75W ≥450W
G．輸出時間
電流值 ＜10 10～20A 20～30A
時間 長時間 ≥100S ≥20S
5.直流電壓源
A．通道數：4路
B．幅值：4×420V/相
C．分辨率：5mV
D．精度：≤0.5%
E．文波系數：≤0.5%
F．帶載能力：
電壓值 110V 420V
功率 ≥40W ≥100W
G．輸出時間
電壓值 0～420V
時間 長時間
6.開入開出
A．開入
數量：10對
輸入特性：自動識別空接點和帶電位，10～250Vdc
分辨率：10uS
最大測量范圍：0.00001～99,999.999S
時間精度：≤0.1%
B．開出
數量：8對
類型：空接點
交直流開斷能力：0.5A，250V
模擬小信號電壓源
12路電壓信號源:12×(-10～+10）V
精度：誤差≤0.05%  ；分辨率: 215μV  ； 噪聲幅度：＜1mV
模擬小信號電壓源輸出頻率:
范圍: 0 ～ 1000HZ  ； 精度: 誤差＜0.001HZ  ； 分辨率: 0.001HZ
模擬小信號電壓源相位:
范圍: ±360o  ； 精度: 誤差＜0.1o  ； 分辨率: 0.01o
數字量輸出通道:
數量：64路（電流、電壓可任意配置）
光纖傳輸網：
傳輸網絡：100Base-FX (100M全雙工光纖網絡)
傳輸端口：8對標準LC接口，可任意配置為9-2的SMV發送端或GOOSE發送接收端
傳輸介質：50/125μm 或 62.5/125μm 橘紅色多模光纖，波長1300nm，
有效傳輸距離＞1公里
傳輸指示：LED動態指示傳輸狀態
FT3傳輸網：
傳輸網絡：實時快速單向光纖傳輸網絡，速度可配置
傳輸接口：10個標準ST接口，8個FT3的SMV報文發送端口，1個FT3的SMV報文接收端口, 1個光B碼接口.
傳輸介質：62.5/125μm 橘紅色多模光纖，波長850nm,
有效傳輸距離＞1公里
傳輸指示：LED動態指示傳輸狀態

8對SMV和GOOSE口；多組SMV與GOOSE可以配置到同一光口也可配置到不同光口；10路光串口，用于FT3輸入、輸出口及B碼輸入。
支持8路獨立符合IEC60044-8（FT3）規范的采樣值（SMV）報文輸出，1路輸入；支持同步/異步傳輸方式，支持多種傳輸速率；
支持12組符合IEC61850-9-2規范的采樣值（SMV）報文輸出，采樣點等間隔輸出，完全滿足國網的最新標準；
支持12組GOOSE輸出，8組GOOSE輸入,可以配置在任意光口；GOOSE支持單點、雙點、時間、浮點、整型等類型
可單獨設置每個通道的品質位，
能真正模擬MU延時
具備虛端子測試功能；
具有報文示波功能，可接收并解析符合IEC61850-9-2規范的采樣值（SMV）報文，GOOSE報文，實現裝置輸出的自環測試；同時可接收合并單元（MU）或其他IED設備發出的光數字信號，實時顯示其波形、幅值、角度和頻率；
具有強大的報文記錄、報文在線告警和離線報文分析功能
支持多組GOOSE 報文接收或發送；
SMV與GOOSE的收發光口可任意配置，既可配置為同光口收發，也可配置為獨立收發；
完整解析保護模型文件（ICD，CID，SCD等文件），實現電流電壓通道選擇、比例系數、ASDU數目、采樣率、GOOSE信息等的自動配置，簡單方便地實現保護測試，提高工作效率；
可進行丟幀、失步、飛點、錯序、置品質位無效、錯值測試等報文測試功能；
具有GPS、IRIG-B、IEEE1588同步對時功能；
具備備自投裝置調試功能
12路獨立的模擬小信號輸出，可兼容測試各種接受電子式互感器信號的保護；或者連接各種品牌的功率源，進行普通保護與數字化保護的對比測試；
10對開入量，4對通用開出量，4對快速開出量，GOOSE信息報文，實現保護的完整閉環測試；
