如何選購回路電阻測試儀

來源：www.zeichua.cn    更新時間：2021-06-21

     以前，電力系統中普遍采用常規的QJ44型雙臂直流電橋測量變壓器線圈的直流電阻、高壓斷路器的接觸電阻，而這類電橋的測試電流僅為mA級，難以發現變壓器線圈導電回路導體截面積減少的缺陷。在測量高壓開關導電回路接觸電阻時，由于受到油膜和動靜觸頭間氧化層的影響，測量偏差大，掩蓋了真實的接觸電阻值。因此，電力部標準SD301-88《交流500KV電氣設備交接和預防試驗規程》和新版《電氣設備預防性試驗規程》對斷路器、隔離開關接觸電阻的測量電流作出不小于直流100A的規定，以保證準確度。

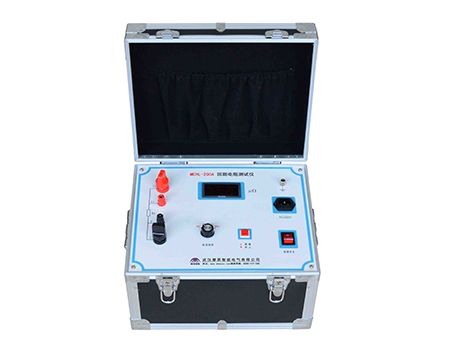

     MEHL系列回路電阻測試儀采用微型單片機控制，人性化漢字界面顯示，它是用于開關控制設備的接觸電阻、回路電阻測量的專用設備；測試電流采用國家標準GB763推100A/200A/300A/400A/500A/600A直流，直接測得回路電阻或者接觸電阻。
      回路電阻測試儀適用于高壓開關接觸電阻（ 回路電阻 ）的高精度測量，同樣適用于其它需要大電流、微電阻測量的場合。


回路電阻測試儀性能特點
1、大電流：采用新型電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果。
2、抗干擾能力強：在嚴重干擾條件下，液晶屏zui后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好。
3、使用壽命長：全部采用高精度電阻，有效的消除環境溫度對測量結果的影響，同時軍品接插件的使用增強了抗振性能。
4、攜帶方便：體積小、重量輕。

回路電阻測試儀技術參數：
1.測量范圍：1～1999.9Μω
2.分 辨 力：1μΩ
3.測試電流：100A/200A/300A/400A/500A/600A （可按客戶的需求定制）
4.測量精度：0.5%
5.工作方式：連續
6.顯示方式：三位半LCD
7.工作電源：AC220V±10%  50Hz
8.工作環境：溫度－10℃～40℃   濕度≤80 %RH
9.體    積：380*350*260 mm3
10. 重    量：5kg（不含附件）

接觸（回路）電阻基本知識
1、什么叫接觸電阻？
 接觸電阻是靜觸頭與動觸頭相互接觸時所出現的附加電阻。
2、斷路器接觸電阻有哪幾部分組成？
  由動、靜觸頭接觸部分的收縮電阻和表面電阻兩部分組成。
3、斷路器接觸電阻不合格的原因？
1）開斷較大短路電流時觸頭燒壞。
2）因機構調整不佳固定不牢，致使行程變化，當超行程嚴重不合格時，引起接觸壓力或接觸面積的變化。
3）斷路器調試安裝完后，長期未投入運行，使動，靜觸頭表面氧化，接觸表面電阻增大。
4）長期運行使彈簧變形，使接觸壓力下降。
5）機械部分長期操作后引起的機械磨損。
6）對少油斷路器，還可能因絕緣油酸值不合格呈酸性反應，浸蝕觸頭表面。或油中漂浮雜質，動、靜觸頭之間因開斷短路電流后。殘留的微粒碳質，金屬粉末，使接觸電阻增大。
4、影響接觸電阻的因素？
  1） 材料性質：電阻率、硬度、化學性質、金屬化合物的機械強度與電阻率。
  2） 接觸形式：點接觸、線接觸、面接觸。
 3） 接觸面狀況：當接觸面形成氧化膜時（銀例外）氧化膜比金屬本身的電阻要大得多。
  4） 接觸壓力。
  5） 接觸表面的粗糙度。
