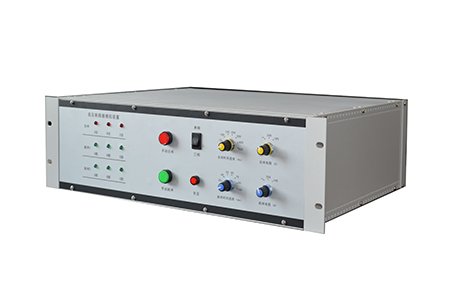

zghd高壓斷路器模擬裝置

來源：www.zeichua.cn 更新時間：2020-09-18

zghd

高壓斷路器模擬裝置產品特點及用途
zghd高壓斷路器模擬裝置采用大規模現場可編程門陣列、帶保護的功率電子器件等原理制造，跳閘線圈按獨立的雙回路設計，可以模擬6-500KV電壓等級的三相及分相操作、單跳閘線圈或雙跳閘線圈斷路器的動作行為，適用于電力系統、工礦企業、科研院所、專業院校、保護廠家選用，作為繼電保護及自動裝置帶開關整組系統傳動試驗時實際斷路器的替代設備，動作準確、可靠、動作次數不受限制，可以大大提高試驗的正確性與完整性，zui大限度地降低實際斷路器的動作次數，提高使用壽命，是繼電保護試驗工作的重要配套設備。
zghd

zghd高壓斷路器模擬裝置技術參數
工作電源電壓 AC220V±10% 50HZ 工作電流小于0.5A。
跳、合閘操作電壓 DC200V或DC110V。
隔離直流電壓輸出 25-250V可調節，輸出電流0.5-10A。
跳、合閘時間跳閘時間選擇：
20ms、30ms、40 ms、50 ms、60 ms、70 ms、80 ms、100 ms，誤差不超過±5ms。]
合閘時間選擇 50 ms、75 ms、100 ms、150 ms、200 ms、300 ms、400 ms、500 ms，誤差不超過±5ms，（500ms時，誤差不超過±20ms）。
跳、合閘電流跳閘電阻選擇：
∞Ω、100Ω、200Ω、400Ω
合閘電阻選擇：
∞Ω、100Ω、200Ω、400Ω
跳、合閘電流由跳、合閘時間控制自動切斷。
手動跳合閘當通過面板上的“手動合閘”和“手動跳閘”按鈕來操作斷路器模擬裝置時斷路器模擬裝置跳、合閘線圈中沒有電流通過。
斷路器失靈當按下斷路器失靈按鈕時，斷路器不動作，跳、合閘電流延時1s后斷開，再經20s后恢復有電流狀態。
開出量接點容量：
DC220V/0.5A，AC220V/5A。

zghd高壓斷路器模擬裝置技術參數
斷路器位置輸出接點：
斷路器位置輸出接點12對，相互獨立。分為兩組，與斷路器跳閘線圈相對應。
手合、手跳接點：
手合、手跳按鈕各有一對同步輸出常開接點。當手合、手跳按鈕按下時，接點接通。其中手合接點動作后自保持，由手跳按鈕復位。手跳按鈕釋放時手跳接點延時60ms返回。
