變壓器變比組別測試儀面板

來源：www.zeichua.cn    更新時間：2020-09-01

變壓器變比組別測試儀面板及接線端子介紹

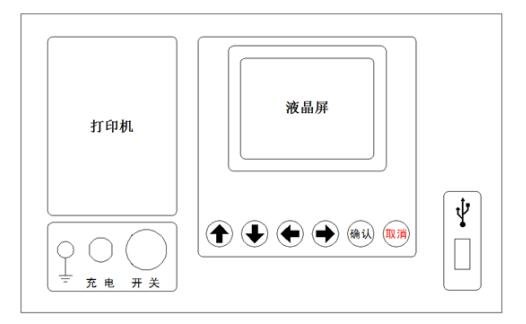

   圖一

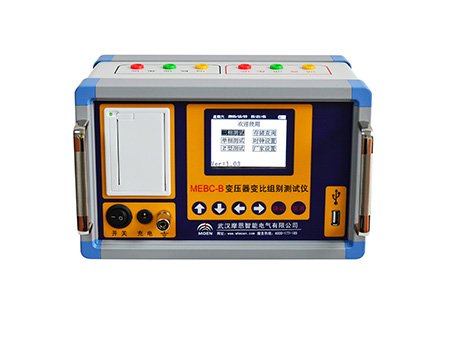

   圖二

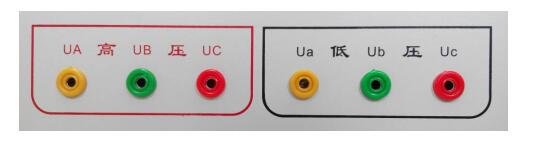

1 高壓測試端：黃、綠、紅3色接線座，分別對應A、B、C三相，和紅色測試線帶彈棒側對應連接，測試線另一端有黃、綠、紅3色測試鉗，對應接被測變壓器高壓側的A、B、C三相。
2 低壓測試端：黃、綠、紅3色接線座，分別對應a、b、c三相，和黑色測試線帶彈棒側對應連接，測試線另一端有黃、綠、紅3色測試鉗，對應接被測變壓器低壓側的a、b、c三相。
3 顯示屏：320×240點陣液晶，帶LED背光，顯示操作菜單和測試結果。
4 按鍵：操作儀器用。 “↑↓”為“上下”鍵，選擇移動或修改數據；“←→”為“左右”鍵，選擇移動或修改數據；“確認”鍵，確認當前操作；“取消”鍵，放棄當前操作。
5 優盤接口：外接優盤用，用來存儲測試數據，請使用FAT或FAT32格式的U盤。在存儲過程中，嚴禁撥出優盤。
6 打印機：打印測試結果。
7 接地端子：儀器必須可靠接地。現場接地點可能有油漆或銹蝕，必須清除干凈。
8 電源開關：整機電源開關。
9 充電：變壓器變比組別測試儀充電口，請使用儀器配套充電器。
