便攜式紅外局部放電檢測儀

來源：www.zeichua.cn 更新時間：2020-08-21

攜式紅外局部放電檢測儀

產品概述
超聲波巡檢儀是通過采集電力線路、臺區設備異常超聲波信號并經過軟件分析來診斷電力線路故障隱患的檢測儀器，此儀器是在不停電的狀態下實現判斷故障隱患的位置和故障類型。儀器通過超聲波探測器（超聲波傳感器）采集超聲波異常信號后，傳輸到主機，同時通過主機內置的分析軟件準確診斷出故障隱患類型及嚴重等級，并轉換為可聽聲音信號及波形輸出，幫助巡檢人員準確發現線路故障隱患，預防惡性故障的發生，避免了不必要的停電，提高了供電可靠性，同時也提高了巡檢人員工作效率和降低了巡檢人員勞動強度。

產品別稱：超聲波局放巡檢儀、配網線路巡檢儀

攜式紅外局部放電檢測儀技術規范

測量范圍			局放量	0-70dB
			溫度	溫度：-40-120℃
			濕度	濕度：0-100%RH
測量精度			局放量	分辨率1
			溫度	分辨率0.01
			濕度	分辨率0.05
信息輸出			TFT液晶	320×240，真彩ＴＦＴ，支持觸控，良好人機交互
			耳機接口	聲音通過外接耳機輸出
			USB接口	數據存儲至外插U盤
使用條件			電源	支持三種供電方式，方便室內和戶外使用。外置電源：AC：220V 外置充電寶：DC：5V 1A 內置鋰電池：DC3.7V 2A
			環境溫度	0~+50 ℃
			相對濕度	≤80％ RH
存儲條件			環境溫度	-10~+55 ℃
			相對濕度	≤95％ RH
外觀參數			體積	35319090mm
			重量	約0.6KG
	技術指標
	功能指標	●將檢測到的異常信號轉換為直觀波形和可聽頻譜 ●具備GPS定位、錄音、數據存儲等功能 ●具有系統自校驗功能，開機自動校驗，提高測量準確度 ●具有溫濕度自動補償功能 ●顯示屏為高分辨率彩色觸屏、便于人機交互 ●可帶電檢測，不影響正常運行 ●采用進口傳感器，超強靈敏度，性能穩定可靠 ●支持分析專家軟件 ●強大的云分析管理平臺，可呈現區域預測、故障走勢、地圖查詢
	性能指標	信號轉換器			靈敏度:-70dB ；光束發散角:72°；電容:1900pF ；輸入電壓:10VAC ；接收中心頻率:40kHz；
		存儲容量			支持zui大4G存儲；可儲存達40K組數據；
		GPS			具有高達 50 個的并行通道，快速搜星；采用無源陶瓷天線，可直接接收 GPS 衛星信號；配備IPX接口，可擴展有源天線，適合車載時使用。冷啟動僅需27S。
		系統電源			DC3.7V鋰電池；容量約8000mAH；全載運行，可持續供電8小時；正常工作運行12小時；低功耗工作運行20小時；關機狀態下功耗40uA。
		錄音			WAV格式；能錄48KHz采樣率的音頻。默認支持錄音12秒。
		CPU			采集速度：10K每秒；采集精度：16位AD。
		溫濕度			溫度：-40-120℃ ±0.5℃ 濕度：0-100%RH ±4.5%RH
		顯示屏			3.5寸；觸控屏；分辨率：320*240

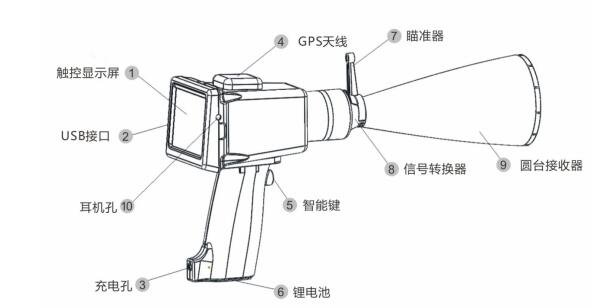

攜式紅外局部放電檢測儀產品主機結構：

1、觸控顯示屏：供用戶人機交互
2、USB接口：供U盤存儲使用
3、充電孔：支持DC5V充電，支持移動電源
4、GPS天線：為增強ＧＰＳ接收信號能力
5、智能鍵：支持儀器開機、關機、狀態鎖定功能
6、鋰電池：為系統提供電源
7、瞄準器：用于準確定位被檢測位置
8、信號轉換器：信號采集轉換
9、圓臺接收器：輔助信號采集
10、耳機孔：輸出可聽聲音信號
