高壓開關測試儀面板介紹

來源：www.zeichua.cn    更新時間：2020-08-04

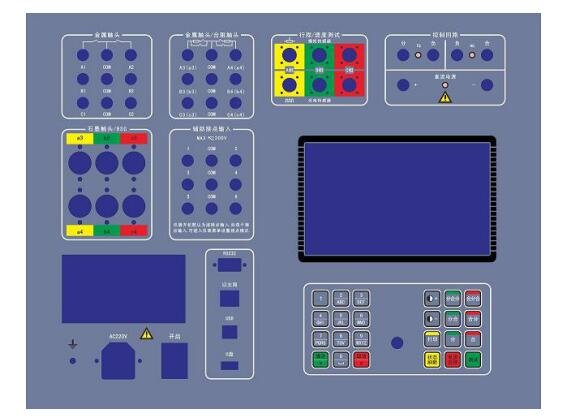

高壓開關測試儀面板介紹
電源插座：三芯帶接地交流AC220，50Hz電源輸入插口，上部FUSE倉盒內置2顆15A保險絲，方管洞內置保險絲為備用。

電源開關：高壓開關測試儀交流總電源開關，帶燈指示。
接地插座：高壓開關測試儀機殼保護接地，帶Φ4插空，螺栓緊固。
打印機：58mm高速熱敏打印。
通訊組塊：包含RS232，USB通訊，以太網通訊以及U盤接口。
按鍵及飛梭：24鍵鍵盤分為左半部分的數字和英文字母輸入區以及右邊的快捷鍵操作區，中間為跑菜單的一鍵飛梭。
液晶屏：7.0″高亮彩色液晶屏，可通過鍵盤區的快捷鍵調整對比度。
直流電源：+、- 為內置直流電源輸出；也可作外直流電源輸入端，帶LED燈指示。
控制回路：分、負、合為可控直流電源輸出，分、合為正端，負為公共端；分、負； 合、負也可用作外同步倒采樣，帶LED燈指示。
金屬觸頭區：共計6路純金屬觸頭測試接口。
金屬觸頭/合阻觸頭區：兼容測試金屬觸頭以及合阻觸頭。
石墨觸頭/BSG：6路兼容測試石墨觸頭或者雙端接地測試。
輔助接點測試區：共計6路輔助接點測試，兼容測試干接點和濕接點。
行程/速度測試：分三路模擬測速和三路光電編碼器測速接口。
高壓開關測試儀按鍵功能：
數字以及字母輸入鍵區：循環按下確認鍵可以切換數字，小寫字母，大寫字母。在屏幕的下方有相應的提示，分別是數字輸入【123】；小寫字母輸入【abc】；大寫字母【ABC】。
快捷鍵區：

合	合	設置合操作
分	分	設置分操作
合分	合分	設置合分操作
分合	分合	設置分合操作
合分合	合分合	設置合分合操作
分合分	分合分	設置分合分操作
電源啟停	直流電源控制	開啟/關閉內直流電源
測試	測試	測試開啟/關閉鍵
狀態刷新	狀態刷新	刷新屏幕上的斷口狀態
打印	打印	打印數據、波形圖
對比度加	對比度加	增加屏幕背光的亮度
對比度減	對比度減	減弱屏幕背光的亮度
