直流高壓發生器使用方法
1、
直流高壓發生器整機聯線及操作方法：
1)將各電纜聯線聯好，控制箱接地端聯接到高壓發生器底部鋁制底座接地螺釘，再由此處接入大地。為了保證你和設備的安全，請務必反復檢查地線。地線防短線保護功能在地線沒有接好的情況下不能輸出高壓，在使用中如果地線斷開高壓同時關閉，請復位，接好地線重新加電壓。
2)合上電源開關，將電壓粗調鈕逆時針到頭，再將高壓開關合上，綠色指示燈亮。即完成了加壓前的準備工作，電壓粗調旋鈕順時針旋到3/4圈，由于電路自檢需要，因此沒有高壓輸出。
3)關高壓時，可逆時針調節電壓到零，也可將高壓開關直接關斷高壓，嚴禁使用電源開關關斷高壓。
4)本儀器有面板操作聲音提示，保護動作及狀態變聲提示及保護動作指示燈顯示。
5)MOA75%的使用：MOA預試到V1mA后，按下MOA75%鈕，有聲音提示，相應黃色指示燈亮，則電壓自動降為75%V1mA，再次進行回零操作時，此狀態自動解除。
6)靜態過壓值設定：在高壓綠燈熄滅的前提下，按下MOA75%鈕3秒鐘以上，直到無聲音提示后高壓電壓表顯示數值為所要設定的zui高過壓值，此時調節內藏式過壓設定鈕，調整到所需要的額定電壓值，一旦進入加壓狀態，高壓綠燈亮后，電路自動切換至實際高壓電壓值的顯示。
7)電壓粗調鈕回零，高壓開關撥上，而高壓燈不亮，一般情況下檢查快裝多芯電纜線1、2號線是否短線。
2、
直流高壓發生器容性試品預試方法

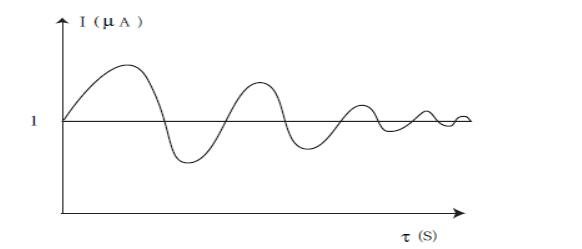

進行電纜等容性試品實驗時，其等效電路是RC電路。因此存在衰減震蕩問題。操作時請按如下步驟進行：
（1）電壓粗調鈕回零，加壓綠燈亮后可開始升壓操作。電壓表有電壓顯示后進行正常操作，如初始加壓階段總出現過流現象則可能是：
a. 棕紅色硅橡膠高壓線引出端，紅夾子應聯至被試電纜，黑夾子處于高電位應懸空處理，如將黑色夾子接電纜外皮則將出現短路情況，造成過流動作，高壓電纜過度至黑夾子聯接膨脹處，由于沒有絕緣，又處于高電位，現場使用時應使該部位遠離接地部位，否則離地教近有可能在加壓過程中出現對地放電現象。
b. 未按要求在3/4圈處稍停留，或未見電壓顯示，而快速升壓，造成電壓快速上升出現過流動作。
c. 調壓鈕回零，加壓撥把開關撥上，未等綠色指示燈亮就開始升壓操作草成電壓突變而出現過流。
（2）由于容性視頻的儲能及負反饋電路的作用，顯示電壓和實際電壓有個時間差。

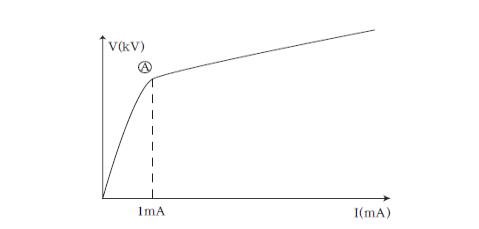

3、氧化鋅避雷器預試方法：MOA避雷器為非線性器件，在到達拐點后，電壓微小變化即可引發電流的很大變化。
以10KV MOA為例，標牌V1mA_25kV在實際實驗時，電壓小于25KV時，電流為幾個微安，一旦電壓到達拐點后，1mA時，則電壓變化0.1KV引起的電流變化量達到數百微安。因此在現場使用時，優于直流高壓發生器的zui小分辨率為0.1KV，且允許測量誤差為1%±1字，從現場大量使用經驗看，電流在950?A_1050?A間時就可認為是1mA了，這樣做不很嚴謹?shù)珜?shí)際測量誤差很小，完全滿足《氧化鋅避雷器測試標準》GB11032-89規范要求。
如出現過流現象應檢查：
1)高壓聯線是否與地發生短路或離地面物體太近造成的。
2)是否在MOA拐點處加壓過快所致。
