電纜高阻故障燒穿器操作指南

來源：www.zeichua.cn    更新時間：2020-08-03

電纜高阻故障燒穿器操作指南

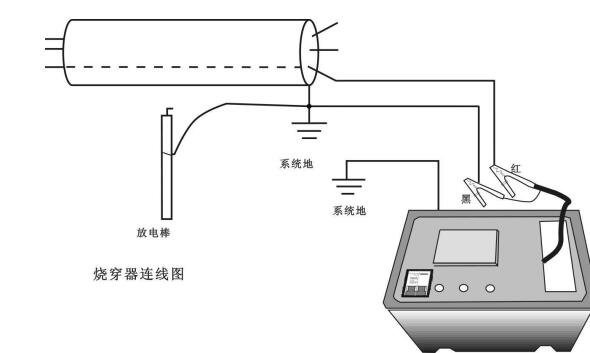

1  電纜高阻故障燒穿器接線
電纜高阻故障燒穿器與外部的連接線共三根，分別是帶工作地的高壓線一根、保護接地線一根、AC 220V電源線一根。接線時一定要遵循先連接高壓區的三根線，zui后連接電源線的原則。具體順序為：
⑴ 高壓線連接：
將儀器自帶輸出線的高壓端，用鱷魚夾夾住電纜絕緣不良的相線。
⑵ 地線的連接：
①工作地：將儀器自帶輸出線的地端的鱷魚夾夾住電纜外鎧，然后接入系統地。首先要保證，輸出的高壓能通過電纜絕緣不良點，并沿外鎧、工作地線回到高壓尾。
②保護地：與相交插頭的一端接入保護地端子；鱷魚夾應直接可靠接入系統地。





⑶ 電源線連接：
將電源線的一端插入儀器電源插座內，另一端插入供電電源插座。
2  電纜高阻故障燒穿器開機
開機順序為：將“電源雙控開關”推至上方，電源開通，然后等看到液晶顯示器提示【等待啟動】的信息，此時儀器處于“休眠”狀態。
3  電纜高阻故障燒穿器運行
完成開機后，等液晶顯示提示【等待啟動】的信息，再對“啟動、停止控制”旋鈕進行操控，“啟動、停止控制”旋鈕鈕至啟動端，儀器正常運行；同時，液晶顯示屏會以數字和曲線兩種界面，顯示和記錄電壓、電流的變化過程。
此時只需操控“電壓調節旋鈕”。改變輸出電壓的高低。使燒穿功率保持在zui大狀態，可在短時間內燒穿高阻故障；當高阻故障燒穿時，儀器自動進入過流保護狀態。
！注意：開機啟動后，要等待液晶顯示電壓穩定，再對電壓鍵進行操作；如果啟動后立刻升壓，儀器會報警，需重新上電使用。
4 電纜高阻故障燒穿器停機
⑴ 正常停機：儀器在正常工作狀態下需要停止工作，即正常停機。
①將“啟動、停止控制”扳至“停止”。
②推動“電源雙控開關”至下方，儀器供電電源被斷開，處于斷電停機狀態。
⑵ 自動停機：儀器在正常運行時，突然中斷電壓輸出并蜂鳴器報警，即自動停機。
造成自動停機的原因有四種：①電纜已經燒穿；②儀器過熱；③儀器過載；④機箱內溫度過高。自動停機后，儀器會處于報警狀態，需將電源中斷后，再次重新開啟工作。
⑶ 快速停機：在儀器正常運行中，采取非常規措施，使儀器停止工作，即快速停機。
非常規措施有：
①直接將“電源雙控開關”推至下方。
②直接斷開AC 220V市電。
5 電纜高阻故障燒穿器拆線
停機并確認“電源雙控開關”的控制開關推至下方，使用放電棒放置在高壓線接頭處，五分鐘后，將地線與高壓輸出線短接，即可按規定的順序拆除連線。
①拔下電源線；②拆除高壓輸出線；③拆除工作地線；④拆除保護地線。
！注意：拆線時，必須確認高壓線上電壓為零，方可進行拆線工作，避免殘余高壓危及人身安全。
