戶表接線測試儀

來源：www.zeichua.cn    更新時間：2020-07-03

戶表接線測試儀功能特點

1．采用高速脈沖檢測芯片，測量準確度高、穩定性好。
2．有特定脈沖識別器和發射器組成。
3．將已編號的12個發射終端分別插在每戶的電源插座上，隨后用測試儀在電表端進行逐一測試。快速，直接，一次性完成12戶的測量。
4．本測試儀可單人操作，避免了傳統的兩人在電纜兩端對講的校線方法，省缺了通訊工具。
5．本測試儀不利用任何共用線（包括接地線），就可以方便的對戶表進行校線。
6．本測試儀勿需專業電工也能完成對戶表的校線工作。
7．本測試儀能夠識別線路短路、斷路，錯接，反接。測試儀也可單獨作為一通斷檢測儀使用。
8．本測試儀采用LCD液晶大屏幕顯示，結果清晰明了。
9．本測試儀操作簡單、使用方便、測量快速準確。
10．本測試儀帶有RS-232通訊接口，可實現主機與計算機之間數據通訊。
11．體積小、重量輕，便于攜帶。

戶表接線測試儀技術指標
1．被測導線電阻＜50Ω。
2．被測導線間絕緣電阻＞100kΩ。
3．檢測時間:4秒。
4．電源:7.2V內置高性能Ni—MH充電電池。
5．外型尺寸：發射終端96×60×38mm（長×寬×厚），測試儀210×160×100mm（長×寬×厚）。
6．環境條件：
⑴環境溫度：工作-10~45℃，儲藏-25~+70℃
⑵相對濕度：小于85%
⑶大氣壓力：80~110kPa

戶表接線測試儀外型結構

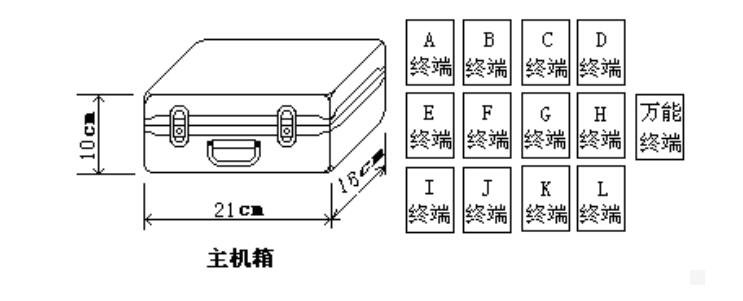

本裝置由主機和終端兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機內部，其主機外箱采用高強度進口防水注塑機箱，堅固耐用，終端用來發射特定脈沖。外觀如圖一所示：

圖一

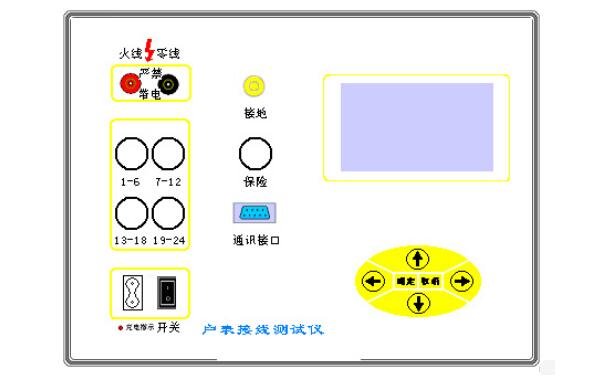

圖中左側為儀器本機示意圖，右側為終端示意圖，12個固定終端和一個萬能終端。面板結構如圖二：


圖二
圖中可見中間為接地柱，保險，通訊接口。左方為大屏幕液晶顯示器，左下方為按鍵，右上方為手動測量接線柱紅色接火線，黑色接零線。右中為自動測量航空插頭接線柱，右下方充電插座和電源開關。按鍵和開關均采用進口優質器件，質量有絕對保證。
