局部放電檢測儀選型

來源：www.zeichua.cn    更新時間：2020-05-11

局部放電檢測儀選型簡介
武漢摩恩提供局部放電檢測系統選型價格、局部放電檢測系統廠家報價，產品選型，技術支持，采用大屏幕示波管，試驗波形顯示清晰，有高頻橢圓掃描（攝取功率小于1伏安），放大系統動態范圍大，頻帶組合多（九種），有輔助零標系統，數字式表頭，可同時顯示放電脈沖的放電量和高壓試驗電壓。

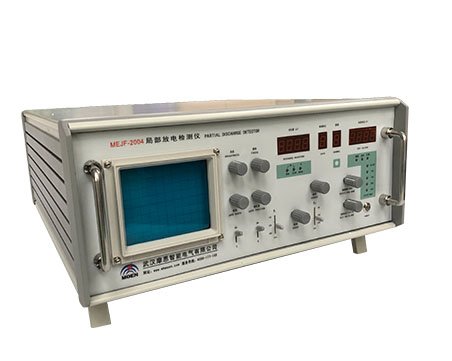

MEJF-2004局部放電檢測儀選型是我司根據當今國內外局放儀研究領域的理論，參照國際電工委員會（IEC60270）標準，采用了高科技技術和新型電路，通過各地用戶廣泛試用后的不斷改進而成的，它在保留了前幾代產品優點和功能的同時，又比前幾代產品在設計上更完善，使用上更方便，性能上更可靠。

局部放電檢測儀選型試驗準備
1、檢查試驗場地的接地情況，將本儀器后部的接地螺栓26用粗銅線（zui好用編織銅帶）與試驗場地的接地線妥善相接。輸入單元的接地短路片也要妥善接地。
2、根據試品電容CX耦合電容CK的大小，選取合適序號的輸入單元，表一中調諧電容量系指從輸入單元初級繞組兩端看到的等效電容（可按CX與CK的串聯值粗略估算）。
輸入單元應盡量靠近被測試品，輸入單元的“接放大器”Q9插座，經8米長電纜與儀器后背板上的放大器輸入插座26（有綠色圈）相接。
3、試品接入輸入單元的方法主要有以下幾種（見圖3）。

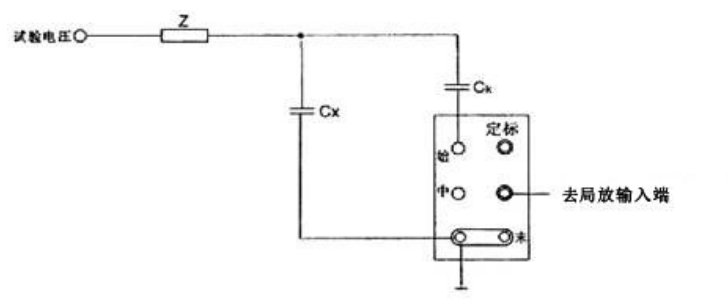

圖3  a  并聯接法

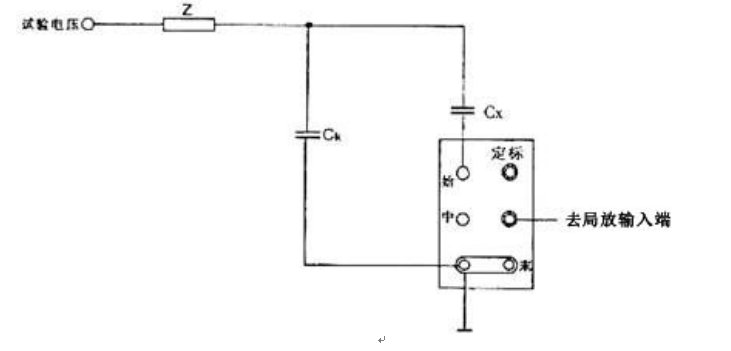

圖3  b  串聯接法

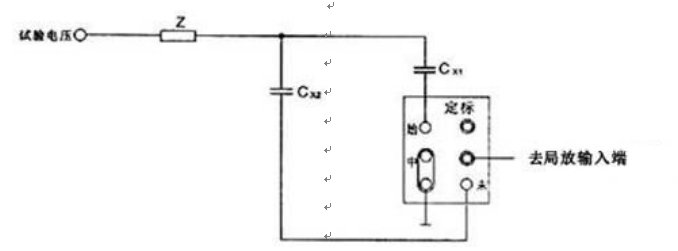

圖3  c  平衡接法

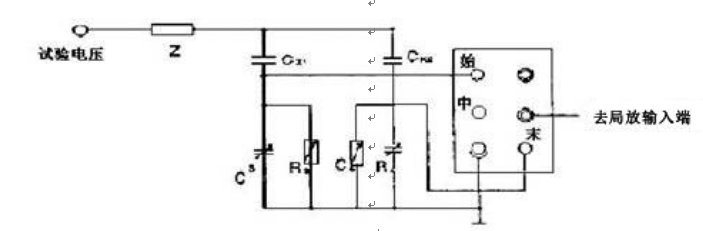

圖3  d  橋式接法

圖中：CX——試品；CK——耦合電容；Z——阻塞阻抗；
R3、C3、R4、C4——橋式接法中平衡調節阻抗。
4、在高壓端接上電阻分壓器或者電容分壓器，其輸出經測量電纜接到后背板“接高壓電阻”輸入插座27（紅色）。
5、常用局部放電試驗電路見圖4

圖4  局部放電試驗標準接法電路（直接法的并聯法）
圖中：A－輸入單元的初級始端；B－輸入單元的初級末端，C－輸入單元的初級中心抽頭，E－輸入單元地。


局部放電檢測儀選型用戶選配設備
1、輸入單元：1～12號，適應6pF～250μF的試品，另可選用7R號輸入單元測長電纜用，任選；
2、高壓電阻：目前有50kV、100kV及200kV三種，任選；
3、MEOWF系列耦合電容器：10kV-500kV電壓等級，500-1000pF，任選；
4、MEFOF系列分壓電容器：10kV-500kV電壓等級，500-1000pF，任選；
5、JZF系列校正脈沖發生器：JZF-6型、JZF-8型、JZF-9型和JZF-10型，任選；
6、MELB系列電源隔離濾波器；
7、MEYXY系列工頻高壓試驗控制臺；
8、MEYWDT系列工頻無局放試驗變壓器：電壓等級10kV-500kV，容量1kVA-500kVA，任選。
