局部放電檢測系統廠家

來源：www.zeichua.cn 更新時間：2020-05-11

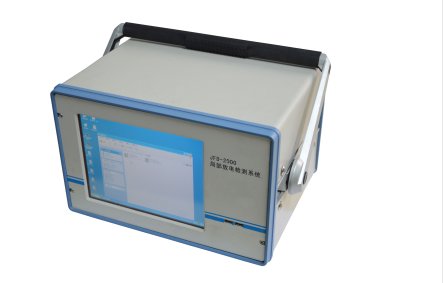

局部放電檢測系統廠家簡介
武漢摩恩提供局部放電檢測系統廠家價格、局部放電檢測系統廠家報價，產品選型，技術支持，還具備全程控自動校準、自動同步、自動電壓記錄、自動測量保存回放等功能，可測量如放電重復率n，平均放電電流I，平方率D等IEC-270所規定的各種局放參數

局部放電試驗是電力設備絕緣的主要試驗項目，局部放電量等參數則是評價電力設備質量的重要指標。根據國際及國內目前zui新技術進展而開發的JFD-1000系列局部放電檢測系統是獲得成功的JFD系列局放儀中的新一代成員，是國網武漢高壓研究院新研制的多功能多通道局放檢測系統。
MEJF-2000系統就其檢測方法、測量回路、技術性能參數完全符合zui新的GB7354及IEC-270“局部放電測量”標準要求。適用于各類高壓電器設備的局放測量，覆蓋全電壓及容量等級

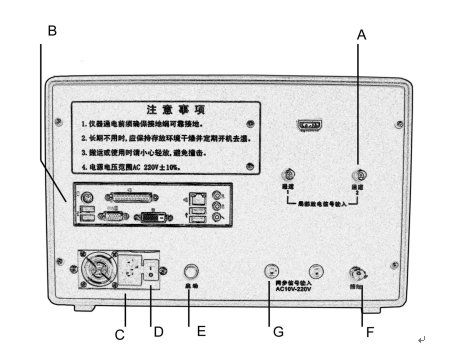

局部放電檢測系統廠家主機后視圖
局部放電檢測系統廠家主機后視圖

A.信號輸入口	Q9插頭，檢測阻抗檢測到的信號經專用電纜由此口輸入到檢測系統的放大器。
B.標準微機接口	與標準微機一樣的常用接口。
C.電源插座	電源線連接此處和電源。此儀器使用220V電源。
D.電源開關	I=ON,O=OFF,將開關置于“I”后，還需按一下前面板系統啟動/關閉鍵（見前視圖“E”），才能啟動儀器。若要關閉電源，請先退出系統，再將此開關置于“O”。
E.系統啟動/關閉開關	按下可啟動或關閉系統（啟動系統還需將電源開關置于“O”）
F.接地端子	檢測系統的保護接地，MEJF-2000系統通電前必須接地。
G.零標信號輸入口	此處外接零標同步信號。(AC 10~220V)

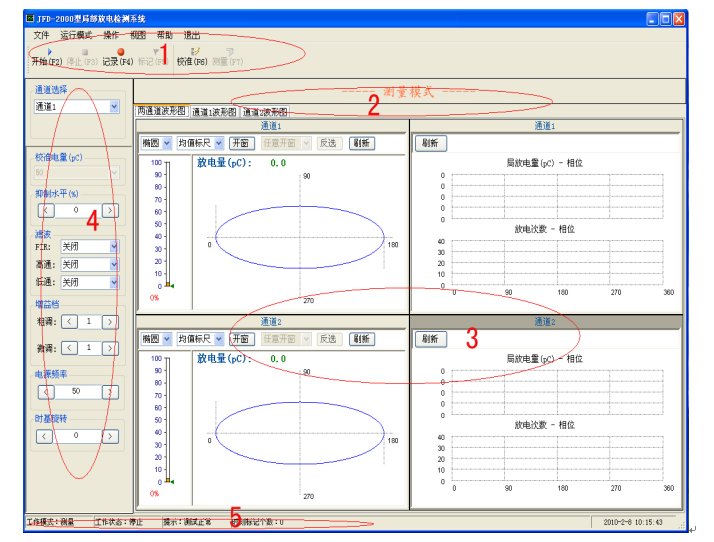

MEJF-2000局部放電檢測系統廠家軟件界面
MEJF-2000系統采用軟件程控方式工作，操作者可根據需要或軟件界面的提示進行鼠標、鍵盤或觸摸屏操作，實現局部放電的測量。隨著軟件的不斷開發，MEJF-2000系統功能將不斷拓展。目前MEJF-2000系統軟件分為測試軟件和數據回放軟件。
2-2-1 局部放電測試軟件界面

1.主菜單區	提供軟件的基本功能，詳見 2-2-1
2.模式及視圖顯示欄	顯示當前模式及視圖頁，詳見 2-2-2。
3.視圖區	可設置單個或多個視圖顯示波形或三維圖譜，詳見 2-2-3。
4.參數設置區	對增益、濾波等參數進行設置, 詳見 2-2-4
5.狀態顯示欄	顯示當前工作狀態，詳見 2-2-5。
