MOEORW-9415 配電網線路單相接地故障定位裝置傳感器和接收機的操作

來源：武漢摩恩更新時間：2018-04-20

MOEORW-9415 配電網線路單相接地故障定位裝置傳感器和接收機的操作
1、近端驗證：

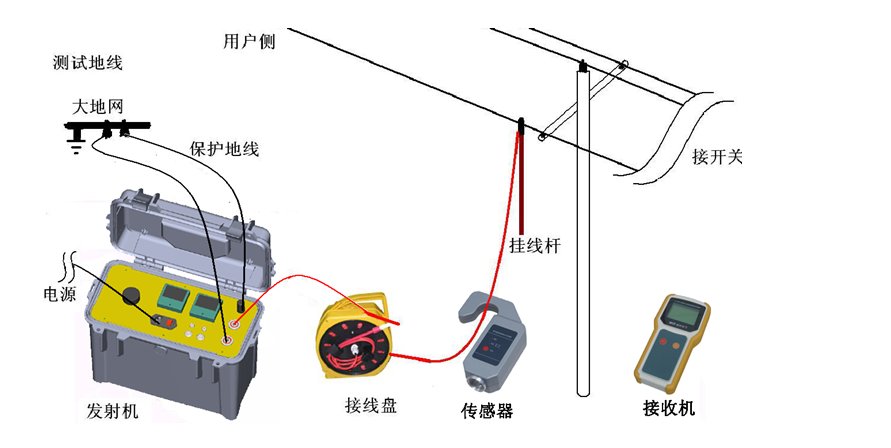

為了驗證設備是否正常、驗證故障線路的選線和選相是否正確、以及本線路是否符合設備的測試條件，建議在發射機端對傳感器和接收機進行一次近端現場驗證，如圖3-3-1所示：

圖3-3-1 近端驗證示意圖
將傳感器掛在輸出高壓導線上，長按“開關”鍵將傳感器電源打開，其“電源”指示燈亮。
接收機與傳感器間隔一定距離（小于100m），長按“開關” 鍵將接收機電源打開，當接收機和傳感器成功建立無線連接后，傳感器上的“通訊”指示燈閃爍，接收機的液晶屏上將顯示傳感器狀態、電流波形、電流值等信息，如圖3-3-2a所示。其中接收機和傳感器的電池水平分別顯示，當欠壓后電池圖標會閃爍；電流參考值是計算的1Hz基頻電流有效值與輸出額定電流有效值的比值。
注意：傳感器掛接應盡量保持穩定。若不穩定，則受地磁影響，波形將會出現漂移，若漂移過大超出顯示范圍，則自動進入調零過程，待1~2個周波（也即1~2秒）后，波形會回到正常范圍。所以應注意觀察，在波形穩定幾個周波后再讀數會得到比較可靠的數值。

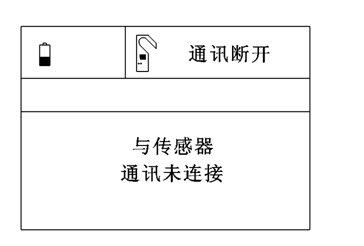

如果通訊未建立連接，則顯示界面如圖3-3-2b所示。若顯示此界面，應首先檢查傳感器電源是否已開；接收機與傳感器的距離是否過遠等。
