ME2675C型絕緣耐壓測試儀工作原理

來源:武漢摩恩    更新時間:2018-04-08

ME2675C型絕緣耐壓測試儀

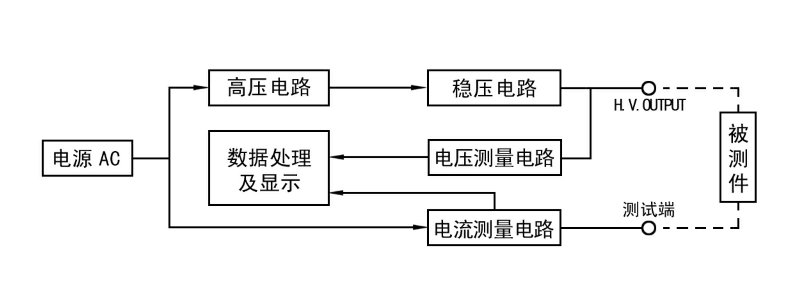

圖(1) 絕緣耐壓測試儀絕緣電阻工作原理方框圖


2.絕緣電阻測試框圖各部分說明:
(1)高壓電路:絕緣電阻測試需直流源,所以設置了高壓電路。
(2)穩定電路:通過該電路可供給1kV、0.5kV或0.25kV的穩定高壓。
(3)電壓測量電路:測量出穩壓電路輸出的實際電壓值。
(4)電流測量電路:測量出流經被測物的實際電流。
(5)數據處理和顯示:將電壓值除以電流值得到電阻值并顯示出所得結果。

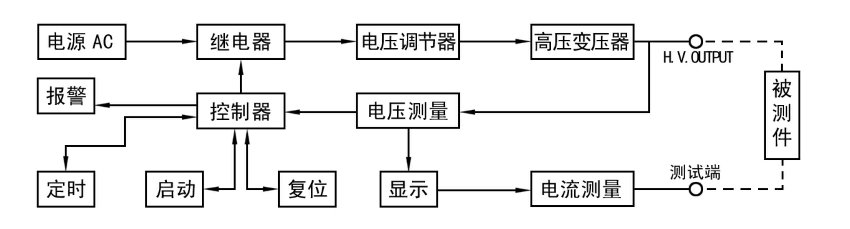

ME2675C型絕緣耐壓測試儀耐壓測試工作原理方框圖:

圖(2) 絕緣耐壓測試儀耐壓測試工作原理方框圖
