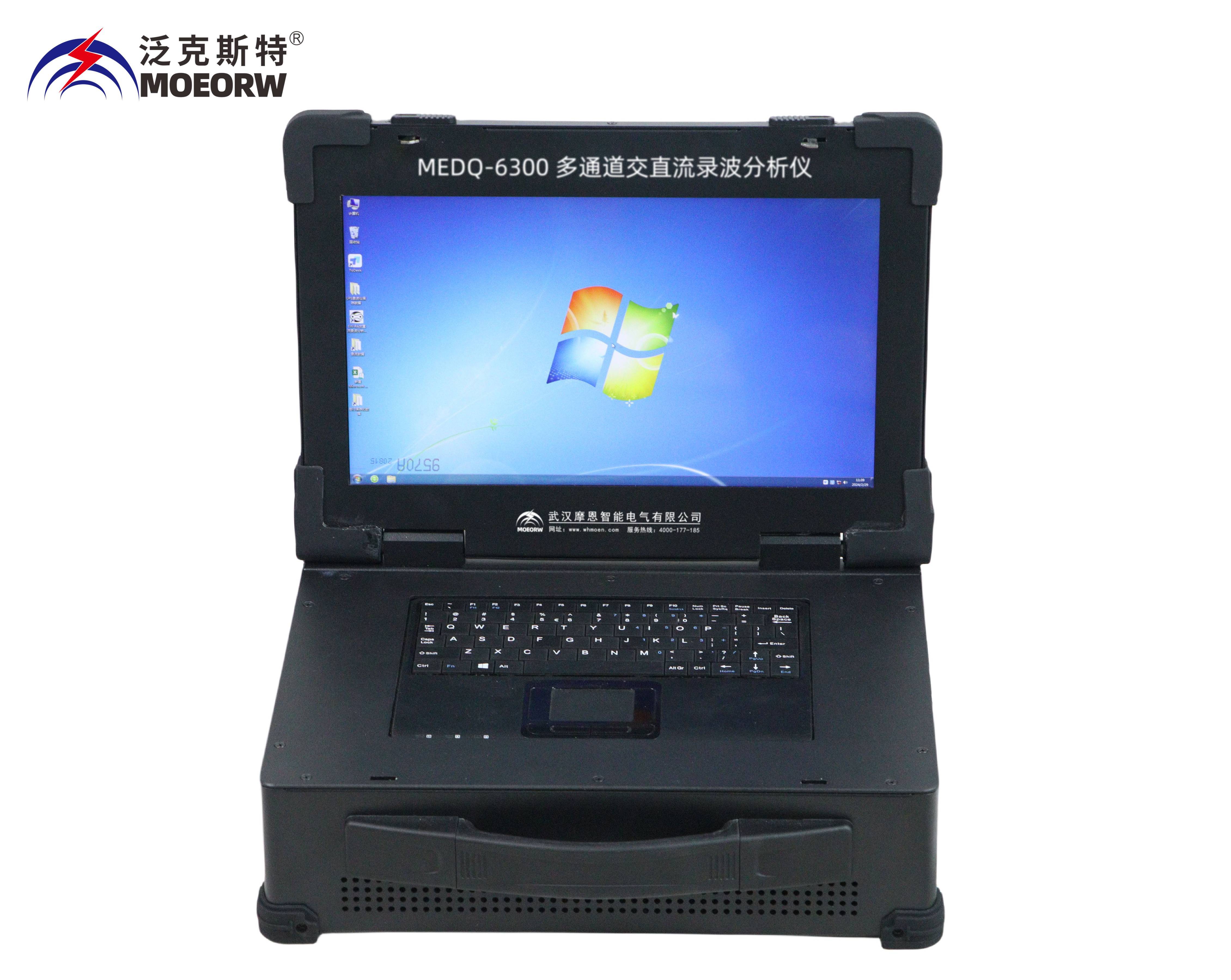

ME系列多通道交直流錄波分析儀是用于低中壓交直流電壓、電流實時數據監測、記錄和分析的專用儀器。
通道共享采樣率，單通道時zui高速5M（0.2us/點）。
支持根據所監測的信號范圍選配電壓、電流傳感器，副邊以同軸傳輸線進入系統。也可選配高速高壓差分探頭或高速電流探頭。
支持設備級聯，同步觸發采樣，并提供合并分析工具。
提供五類視窗界面：三相交流電壓電流分析視窗、三相交流電流分析視窗、對比波形視窗、混合信號分析視窗、自由觀察視窗。每類視窗界面均可自定義四組同步實時觀察組合。
所有通道內置自動增益補償，同時提供計量互感器/傳感器誤差線性修正系數。
對每路單相交流信號實時計算有效值、zui大值、總諧波THD%。
對三相交流電壓電流信號實時計算有功功率、無功功率、視在功率、功率因數、正序/零序/負序電流。
對三相交流電流信號實時計算正序/零序/負序電流。
諧波分析次數zui高到63次，可選擇單路信號進行詳細諧波分析。
對直流信號實時計算當前值、有功功率。
對數據記錄進行精度設置、儲存。
對歷史記錄進行實時提取，分段截取和單獨存儲成excel。
默認提供兩路可同步的任意波發生器，選配功率放大器。
默認提供8路可編程DIO，選配功率放大器或矩陣開關。
|
序號 |
類型 |
MEDQ-6300 |
|
1 |
通道數 |
16通道 |
|
2 |
采樣率 |
5M（Max） |
|
3 |
采樣精度 |
0.05%（電壓） |
|
4 |
傳感器精度 |
選配不同精度和響應速度傳感器。 |
|
5 |
接線端子 |
4芯屏蔽電纜，含傳感器供電（±15V） |
|
6 |
同步與觸發 |
支持，可指定任意機做主機 |
|
7 |
任意波 |
2路同步任意波，速率高達3M，支持0～5V/10V（可±）四種模式 |
|
8 |
數字DIO |
8路可編程 |
|
9 |
使用環境 |
0℃～+60℃，10%RH～80%RH（非冷凝） |
|
10 |
存儲環境 |
-20℃～+70℃，5%RH～95%RH（非冷凝） |
|
11 |
供電電源 |
220VAC/50Hz/1Amax |
