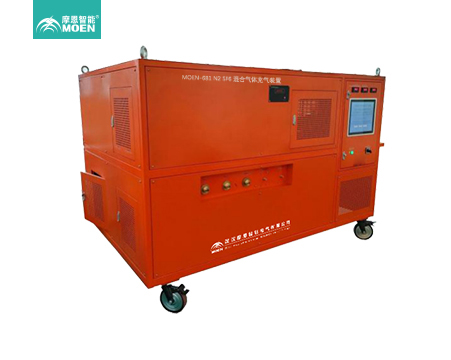

MOEORW-681 N2 SF6混合氣體充氣裝置

執行標準：《DL/T662-1999技術規范》

產品別稱：SF6混合氣體充氣裝置、SF6抽真空充氣裝置、氣體混合裝置、SF6混合氣體充氣裝置、SF6氣體充氣裝置、六氟化硫抽真空充氣裝置

產品特性：
※采用國際先進的設計原理，大大提高了充氣的工作效率;
※配有能自再生的干燥過濾器；
※采用風冷、移動式，可在無水源情況下使用；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

MOEORW-681 N2 SF6混合氣體充氣裝置概述
本公司研制生產的混合充氣裝置具有以下特點：
1. 采用了國際先進的設計原理，大大提高了充氣的工作效率。
2. 配有能自再生的干燥過濾器。
3. 流程圖繪于 PLC 觸摸屏，操作簡便明了。
4. 采用風冷、移動式，可在無水源情況下使用。

MOEORW-681 N2 SF6混合氣體充氣裝置操作注意事項
1.環境
a.裝置及周圍環境應經常保持清潔。
b.裝置應放置在空氣流通且不受其他熱源輻射的地方運行。
c.裝置不使用時，應罩好防塵罩。
d.每次使用時務必確認接地線已經接好。

2.潤滑油
運行前和運行中應經常檢查真空泵的油位，油位低時應及時加油。

3.電氣系統
a.裝置采用三相四線制， 3Φ-380V，50Hz 電源。
b. 裝置的電氣系統設置有相序保護裝置，可有效避免所有主機的反向運轉。

4.壓縮機
所有的壓縮機出口裝有壓力保護裝置，出廠時已予整定，請勿自行調整。

5.中間桶的壓力設定嚴禁自行調整，如果要調整，必須得到我公司的書面許可，否則因此而引起的設備損壞，不屬于保修范圍！

MOEORW-681 N2 SF6混合氣體充氣裝置技術性能參數
1.裝置性能參數

型式		風冷,手推移動式
工作環境溫度		-20℃~40℃
充氣	初壓力(Pa)	≤133
	終壓力(MPa)	5
	1m3 容積所需時間(h/m3 )	≤0.5
抽真空從0.1MPa至133Pa 需時間(h/m3 )**		≤0.25
極限真空 (Pa)		≤10
真空保持從 133Pa 經 24 小時上升值(Pa)		≤400
年泄漏率		≤1%
充氣后 SF6 氣體純度	水分(PPM/V)***	≤60
	油分(PPM/G)	≤0
電源		三相四線制 3Φ 380V
總功率(kW)		≤40
噪聲 dB(A)		≤75
設備自重		≤1200

1）管道通徑為 DN20，管道長度為 5 米。
2）指氣源含水量為 1000PPM/V 時，經一次回收干燥后氣體含水量。

2.主要部件性能參數

SF6 壓縮機	形式		風冷活塞
	理論排氣量	m3/h	14
	zui大排氣壓力	MPa	2
	允許排氣壓力	MPa	1
	zui小允許吸氣壓力	KPa	53
	zui大允許吸氣壓力	MPa	0.5
	zui高排氣溫度	℃	130
	潤滑油		無
	功率	kW	2.2
	電源		3Φ 380V 50Hz
真空泵	抽氣速率	m3/h	54
	極限真空	Pa	≤10
	潤滑油		PRO-200 真空泵油
	功率	kW	2.2
	電源		3Φ 380V 50Hz
N2 壓縮機	理論排氣量	m3/h	14
	zui大排氣壓力	MPa	2
	允許排氣壓力	MPa	1
	zui小允許吸氣壓力	KPa	53
	zui大允許吸氣壓力	MPa	0.5
	zui高排氣溫度	℃	130
	潤滑油		無
	功率	kW	2.2
	電源		3Φ 380V 50Hz
混合充氣壓縮機	形式		風冷活塞
	理論排氣量	m3/h	30
	zui大排氣壓力	MPa	5
	允許排氣壓力	MPa	1
	zui小允許吸氣壓力	KPa	53
	zui大允許吸氣壓力	MPa	0.5
	zui高排氣溫度	℃	130
	潤滑油		無
	功率	kW	11
	電源		3Φ 380V 50Hz
