當前位置：首頁 > 產品展示 > 十一、互感器校驗及測試設備 > MEFA-V 互感器綜合測試儀 更新時間：2025-06-10

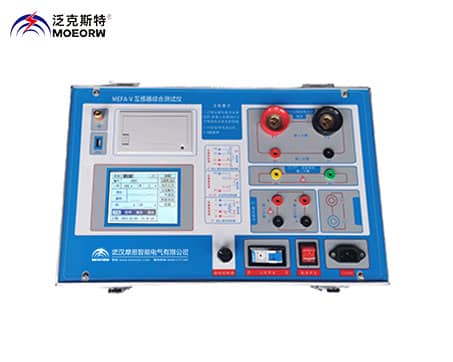

MEFA-V 互感器綜合測試儀產品用途
設計用于對35KV及 以下保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
MEFA-V 互感器綜合測試儀產品特點
1、支持檢測CT和PT；
2、滿足使用需求；
3、無需外接其它輔助設備，單機即可完成所有檢測項目；
4、自帶微型快速打印機、可直接現場打印測試結果；
5、采用智能控制器，操作簡單；
6、大屏幕液晶，圖形化顯示接口；
7、按規程自動給出CT/PT（勵磁）拐點值；
8、自動給出5%和10%誤差曲線；
9、可保存3000組測試資料，掉電后不丟失；
10、支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告；
11、小巧輕便≤22kg，非常利于現場測試。
MEFA-V 互感器綜合測試儀技術參數
1.測試儀主要測試功能：
|
CT |
PT |
|
伏安特性（勵磁特性）曲線 |
伏安特性（勵磁特性）曲線 |
|
自動給出拐點值 |
自動給出拐點值 |
|
自動給出5%和10%的誤差曲線，可測限值系數實際值（ALF） |
變比測量 |
|
變比測量 |
極性判斷 |
|
極性判斷 |
交流耐壓測試 |
|
一次通流測試 |
鐵心退磁 |
|
交流耐壓測試 |
PT伏安特性電壓倍數可調(1.2—3.5) |
|
鐵心退磁 |
|
|
可測中低壓互感器，零序互感器伏安特性 |
|
2.測試儀主要技術參數：
|
項 目 |
參 數 |
|
|
工作電源 |
AC220V±10% 、50Hz |
|
|
設備輸出 |
0～1200V（電流最大設置20A） |
|
|
大電流輸出 |
0～600A |
|
|
勵磁測量精度 |
≤0.5%（0.3%*讀數+0.2%*量程） |
|
|
CT 變比測量 |
范圍 |
≤5000A/1A(25000A/5A) |
|
精度 |
≤0.5% |
|
|
PT 變比測量 |
范圍 |
3--500KV |
|
精度 |
≤0.5% |
|
|
工作環境 |
溫度：－10℃ ～ 40℃，濕度：≤90% |
|
1）輸入電壓 220Vac±10%、額定頻率 50Hz；
2）測試儀應該由帶有保護接地的電源插座供電。如果保護地的連接有問題，或者電源沒有對地的隔離連接，仍然可以使用測試儀，但是我們不保證安全；
3）參數對應的環境溫度是23℃±5℃。
