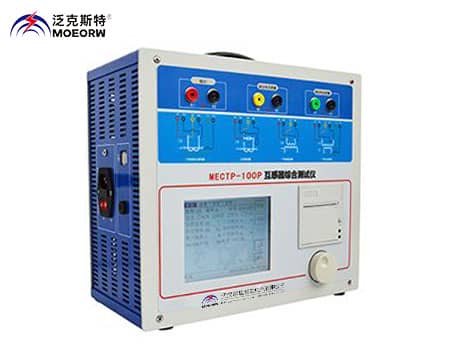

MECTP-100P互感器綜合測試儀

執行標準：DL/T 1221-2013

產品別稱：互感器綜合測試儀、互感器測試儀、互感器綜合測試儀、互感器特性測試儀、互感器特性綜合測試儀、全自動互感器測試儀、全自動互感器特性測試儀、全自動互感器特性綜合測試儀、伏安特性測試儀

產品特性：
※測試用途:保護類CT，保護類PT;
※CT變比測量范圍:1~30000；
※)PT變比測量范圍:1~10000；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

互感器綜合測試儀

產品用途
MECTP-100P互感器綜合測試儀是在本公司開發的、廣受贊譽并大量應用的互感器多功能全自動綜合測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，是電力行業用于互感器的專業測試儀器。

◆互感器綜合測試儀產品特點
1.功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
2.自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3.測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
4.基于先進的低頻法測試原理，能應對拐點高達30KV的CT測試。
5. 界面友好美觀，全中文圖形界面。
6.裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
7. 測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8. 易于攜帶，裝置重量<9Kg。

◆互感器綜合測試儀技術參數

測試用途		保護類CT，保護類PT
輸出		0~100Vrms，12Arms，36A（峰值）
電壓測量精度		±0.2%
CT變比測量	范圍	1~30000
CT變比測量	精度	±0.2%
PT變比測量	范圍	1~10000
PT變比測量	精度	±0.2%
相位測量	精度	±5min
相位測量	分辨率	0.5min
二次繞組電阻測量	范圍	0~300Ω
二次繞組電阻測量	精度	2%±2mΩ
交流負載測量	范圍	0~300VA
交流負載測量	精度	2%±0.2VA
輸入電源電壓		AC220V±10%，50Hz
工作環境		溫度：-10^οC~50^οC，濕度：≤90%
尺寸、重量		尺寸340 mm×300 mm×150mm 重量<9kg
