變壓器油界面張力測試儀

概述
變壓器油界面張力測試儀，按照GB6541-86《石油產品油對水界面張力測定法》（圓環法）標準要求，測量各種液體的表面張力（液—?dú)庀嘟缑妫┘暗V物油與水的界面張力（液—液相界面）。儀器采用彩色觸摸屏顯示，全漢字菜單提示的無標識按鍵，自動化程度高，工作可靠，重復性好，操作極為簡單，只需開機后按菜單提示操作，便可完成全部試驗。儀器采用高性能位移傳感器，測量精度高，數據更加穩定可靠。

變壓器油界面張力測試儀主要技術指標

顯示方法：彩色觸摸屏顯示，漢字菜單提示，漢字菜單中匯編入GB6541標準中全部試驗和計算內容。
變壓器油界面張力測試儀測量范圍： 2～300毫牛頓/米
靈敏度：0.01毫牛頓/米
準確度：0.1毫牛頓/米
分辨率：0.01毫牛頓/米
重復性：0.3%
溫度控制：采用PID自整定技術，25℃±1℃
存儲功能：存儲歷史數據500個
測量環參數自動存儲
打印功能：熱敏式16個字符打印，紙寬58mm。
時鐘顯示：支持掉電工作。
適用溫度：10～30℃(典型值：25℃)
適用濕度：(20～75)﹪RH
電源：交流電220V±5% 50Hz
功率：20VA
外形尺寸：300mm×350mm×370mm
重量：15kg

變壓器油界面張力測試儀工作原理

測量環水平從液體樣品中拉出，在液膜破裂時，測量環上的力發生了改變，連接測量環的平衡桿產生移動，由傳感器輸出信號，經放大后，送A/D轉換，然后由微計算機處理，zui后顯示樣品的張力值。

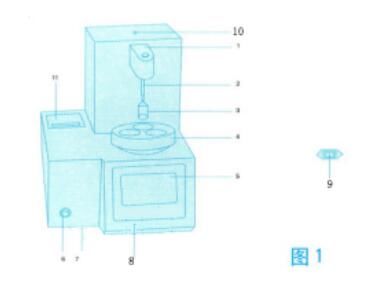

變壓器油界面張力測試儀結構特征
變壓器油界面張力測試儀結構特征

1、蓋：裝環架桿時打開此蓋
2、環架桿：測量環與此連接
3、測量環
4、樣品臺：可同時放三個樣品杯
5、顯示屏
6、電源開關
7、機角：傳感器調整平衡
8、顯示屏襯板
9、電源插座
10、后蓋板
11、打印機
12、保險絲
