直流高壓脈沖發生器

概述
感謝您選用武漢摩恩智能電氣有限公司的產品，為此本公司將為您提供全面的技術支持和服務保障。在使用本產品之前，請您仔細閱讀本使用說明書，并嚴格遵守電氣高壓試驗相關標準和電業安全工作規程進行操作。

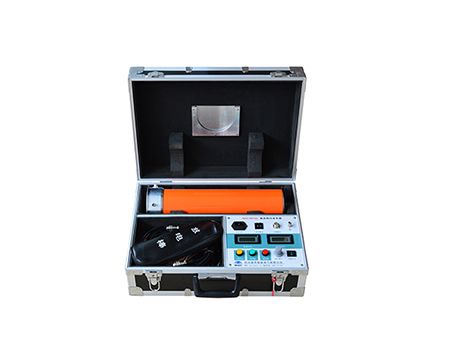

圖片僅供參考，請以實物為主（后續產品可能會升級換代）

MEZGS-Z系列直流高壓脈沖發生器主要技術特點及功能：
1、直流高壓脈沖發生器采用大屏幕點陣液晶顯示屏，并具有人機對話功能；
2、全自動MOA升壓測量功能：重復性好，精度高；
3、自動升壓功能：預設試驗電壓，輸出電壓可恒壓保持；
4、直流高壓脈沖發生器自動計時功能：對試驗標準電壓加壓時間進行預設置，升到試驗標準電壓后自動計時，計時完畢自動降壓；
5、高壓過壓整定采用微處理器比較，精度高，可靠性好
6、保留手動試驗?zāi)Ｊ剑?br /> 7、數據存儲功能：可即時捕獲試驗參數和自動保存試驗結果；
8、Z型機配置光纖微安表，可直接在控制箱上讀取試品高壓側電流（C型機配置普通微安表，不具備此功能）；
9、根據電磁兼容性理論，采用特殊屏蔽、多級隔離和接地等保護措施有機結合，設備在承受額定電壓放電時不損壞。
10、MEZGS-Z系列直流高壓發生器已預置上位機（PC機）控制功能。（選購項）

直流高壓脈沖發生器廣泛適用于氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、斷路器等電氣設備直流高壓試驗。

直流高壓脈沖發生器主要技術性能

規格技術參數	60/5	60/10	120/5	200/2	100/200 4/2	200/3	100/200 6/3	200/5	250/3	250/5	300/2	200/300 3/2	300/3	200/300 4/3	300/5	200/300 7/5	200/400 4/2
輸出電壓（kV）	60	60	120	200	100/200	200	100/200	200	250	250	300	200/300	300	200/300	300	200/300	200/400
輸出電流（mA）	5	10	5	2	4/2	3	6/3	5	3	5	2	3/2	3	4/3	5	7/5	4/2
輸出功率（W）	300	600	600	400	400	600	600	1000	750	1250	600	600	900	900	1500	1500	800
充電電流（mA）	7.5	15	7.5	3	6/3	4.5	8/4.5	7.5	4.5	7.5	3	4.5/3	4.5	6/4.5	7.5	8/7.5	4.5/3
機箱質量	11.9	11.9	11.9	11.9	11.9	11.9	11.9	11.9	11.9	11.9	11.9	11.9	11.9	11.9	11.9	11.9	11.9
倍壓重量	11.9	11.9	8.7	10.4	12.2	10.4	12.2	10.4	15.0	15.0	15.9	18.8	15.9	18.8	15.9	18.8	41
倍壓筒尺寸	Φ150	Φ150	Φ110	Φ110	Φ150	Φ110	Φ150	Φ110	Φ130	Φ130	Φ130	Φ150	Φ130	Φ150	Φ130	Φ150	Φ165
倍壓筒尺寸	X600	X600	X700	x930	X1010	x930	X1010	x930	x1080	x1080	x1200	x1310	x1200	x1310	x1200	x1310	x1880
波紋系數	≤1.0%（滿度）												≤3.0%（滿度）
電壓測量誤差	1%（滿度）±2字
電流測量誤差	1%（滿度）±2字
過壓整定誤差	≤1%
0.75切換誤差	≤1%
電壓穩定度	隨機波動，電源電壓變化±10%，≤1.0%
工作方式	間斷使用：額定負載30分鐘，1.1倍額定電壓使用：10分鐘
環境溫度	-15℃～50℃
相對濕度	當溫度為25℃時不大于90%（無凝露）
海拔高度	2000米以下
