SF6分解產物分析儀

來源：www.zeichua.cn 更新時間：2020-10-20

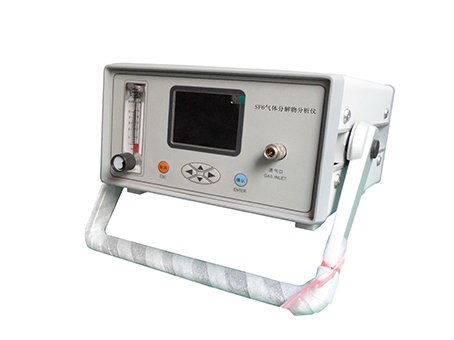

SF6分解產物分析儀

技術特點及參數

1、技術特點
MEFJ-M3B SF6分解產物分析儀是集SO2、H2S、CO分析儀于一體，將原來要用3臺儀器才能實現的功能，集中在一臺儀器。一次現場測量，即可完成兩項指標檢測，大大節省設備中的氣體，一次測量節省2/3氣體用量，同時減少用戶的工作量，提高了工作效率。
1.快速省氣：開機進入測量狀態后，測量時間為２min左右。
2.自鎖接頭：采用德國原裝進口自鎖接頭，安全可靠，無漏氣。
3.數據存儲：采用大容量設計，zu/i多可存儲200組測試數據。
4.顯示清晰：液晶屏直接顯示SO2、H2S、CO含量及時間及日期等內容。
5.內置電源：內置4Ah可充鋰電池，一次充足可連續工作10小時。

SF6分解產物分析儀技術參數

H2S	測量范圍	0～100ppm
	zu/i小檢知量	≤0.1ppm
	準確度	±0.5%
	重復性	≤1%
SO2	測量范圍	0～100ppm
	zu/i小檢知量	≤0.1ppm
	準確度	±0.5%
	重復性	≤1%
CO	測量范圍	0～1000ppm
	zu/i小檢知量	≤1ppm
	準確度	±0.5%
	重復性	≤1%
環境溫度	－30℃～＋60℃
環境濕度	0～100％ RH
電源	AC 220V
電源	內置充電電池
電池性能	充電時間：20個小時；使用時間10小時以上。
重量	5公斤
尺寸	250×150×300mm3
工作溫度	－40℃～＋80℃

SF6分解產物分析儀測量
1、連接MEFJ-M3B SF6設備
將測量管道上螺紋端與開關接頭連接好，用扳手擰緊，關閉測量管道上另一端的針型閥；
再把測試管道上的快速接頭一端插入綜合測試儀上的采樣口；將排氣管道連接到出氣口；
zu/i后將開關接頭與MEFJ-M3B SF6電氣設備測量接口連接好，用扳手擰緊。
2、初始化
打開儀器電源開關，儀器進入初始化自校驗過程。
3、檢查電量
本儀器推薦優先使用交流電。
使用直流電時，請查看右上角顯示的電池電量，如果電量低于約20％，請關機充電后繼續使用。
4、開始測量
儀器完成初始化自校驗后自動進入測量狀態(按“左”、“右”鍵可切換主測量頁和設置頁),此時打開綜合測試儀前面板上的流量閥，然后通過調節測量管道上的針型閥，將流量調節到2L/M外。
5、存儲數據
設備測量完成后，可以將數據保存在儀器中，按“確定”鍵調出操作菜單，具體操作方式見下節內容。
6、測量完畢后，關閉測量管道上的針型閥和試儀上的調節閥。
將轉接頭從MEFJ-M3B SF6電氣設備上取下。如果需要繼續測量其他設備，請不要關閉儀器電源，按照上面步驟進行下一次測量。
7、測量結束后，關閉測試儀電源。
