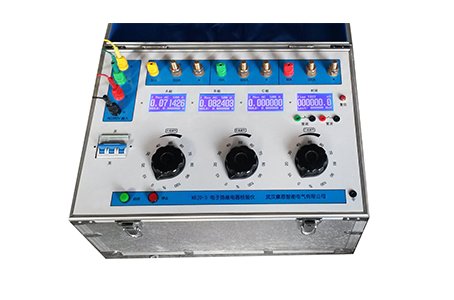

電子式熱繼電器校驗儀案例

來源：www.zeichua.cn    更新時間：2020-09-17

電子式熱繼電器校驗儀熱繼電器的校驗：

1、熱繼電器首次使用前和使用中應定期進行核驗、調整以保證其動作的準確性；
2、電子式熱繼電器校驗儀校驗前先清除熱繼電器上所有零部件上的灰塵、污垢、銹斑。相關緊固件應堅固到位無松動。 用手按壓脫扣機構，脫扣動作應靈敏可靠；
3、按圖1所示連接好校驗電路，將調壓變壓器的輸出調到零位置，將熱繼電器置于手動復位狀態，并將整定值旋鈕置于額定值處，檢查無誤后，合上“電源開關”；
4、按下“啟動”按鈕；
5、將調壓變壓器輸出電壓從零升高，使熱元件通過的電流升至額定值，1 h內熱繼電器應不動作；若1 h內熱繼電器動作，則應將調節旋鈕向整定值的方向旋動；將電流升至1.2倍額定電流，熱繼電器應在20 min內動作；若20 min內不動作，則應將調節旋鈕向整定電流小的方向旋轉；
6、將電流降至零，待熱繼電器冷卻并手動復位后，再調升電流至1.5倍額定值，熱繼電器應在2 min內動作；
7、再將電流降至零，待熱繼電器冷卻并手動復位后，快速調升電流至6倍額定值，分?jǐn)郠S再隨即合上，其動作時間應大于5 s。
設計規范的規定：通用用電設備配電設計規范GB50055—93
第2.4.7條 交流電動機過載保護器件的動作特性應與電動機過載特性相配合。過載保護器件宜采用熱過載繼電器（以下簡稱熱繼電器）或反時限特性的過載脫扣器，亦可采用反時限過電流繼電器。有條件時，可采用溫度保護或其他適當?shù)谋Ｗo(hù)。
第2.4.8條 當交流電動機正常運行、正常起動或自起動時，過載保護器件不應誤動作，并應符合下列規定：
1）熱繼電器或過載脫扣器的整定電流，應接近但不小于電動機的額定電流；
2）過載保護的動作時限應躲過電動機的正常起動或自起動時間。過電流繼電器的整定電流應按下式確定：
3）必要時，可在起動過程的一定時限內短接或切除過載保護器件。
制造規范的規定：JBT 8627-1997 熱過載繼電器 GB 14048.4-2003&#160
1）低壓開關設備和控制設備機電式接觸器和電動機起動器
2） 熱繼電器的選型和使用熱繼電器是利用流過電器的電流所產生的熱效應而反時限動作的繼電器。在電動機控制中主要實現電動機的過載保護、斷相保護、電流不平衡運行的保護及其他電氣設備發熱狀態的控制。但是由于沒有正確的選擇和使用熱繼電器而引起電動機燒毀的事故，時有發生。
