開關動作電壓操作電源

概述
開關動作電壓試驗(俗稱“(高)低電壓試驗”)是為保證電力系統高壓斷路器安全運行的一項基本預防性電氣試驗。目前，電力部門基本采用如下兩種方式進行試驗：

1、用現場控制柜的直流系統作為試驗電源，通過滑線變阻器調節電壓大小進行試驗。這種方法zui大的弊端為：若現場試驗接線出現短路或直流直接接地，將直接影響到現場整個直流系統，輕則造成現場高壓設備失去保護，重則使現場直流系統崩潰。
2、利用現場交流電，用調壓器進行簡單的硅整流后直接輸出直流。這種方法的缺點是：
①調壓器笨重，使用不便，且簡單的硅整流直流輸出紋波很大；
②輸入輸出沒有隔離，外殼可能帶電，危及人身安全。

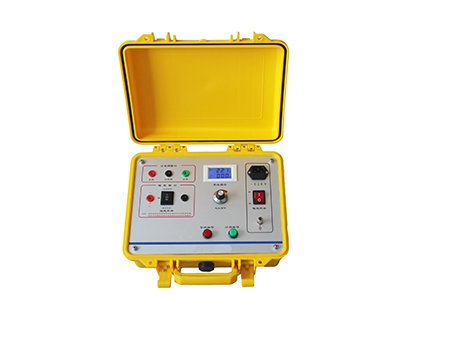

鑒于以上情況，我公司研制推出新一代大功率MEDY-II開關動作電壓操作電源。為現場高壓開關特性試驗合分閘操作提供獨立的試驗電源，為現場設備的安全運行提供了條件。

開關動作電壓操作電源技術特點
電氣隔離——安全
電源輸入輸出完全隔離，開關操作回路的單端接地不會形成接地短路。
高頻開關電源——穩定
采用高頻開關電源技術，輸出電壓的穩定性高，紋波系數小，完全克服傳統整流電源加上負載電壓便瞬時下垮的問題。
大功率直流源——可靠
產品瞬時電流達到20A，過流過壓保護齊全，并具備交直流儲能輸出接口。能可靠運用本產品直接進行高壓開關的動作電壓試驗。
美觀輕便堅固——耐用
產品采用注塑箱結構，外形美觀，小巧輕便，結構牢固，能承受頻繁運輸、裝卸、搬動產生震動與沖擊。現場接線、操作簡單，能保證野外環境可靠工作。

開關動作電壓操作電源技術指標
輸入電源：AC220V±10% 50Hz
直流輸出：0～270V 連續可調20 A
額定電流：20A
zui大電流：30A
紋波系數：＜1％
電壓穩定度：＜1％
環境溫度：-20～50℃
環境濕度：≤75%RH
外形尺寸：320mm（L）×240mm（W）×248mm（H）
重量：2.2kg
