便攜式耐壓測試儀如何校準

來源：www.zeichua.cn    更新時間：2020-08-26

便攜式耐壓測試儀輸出電壓：

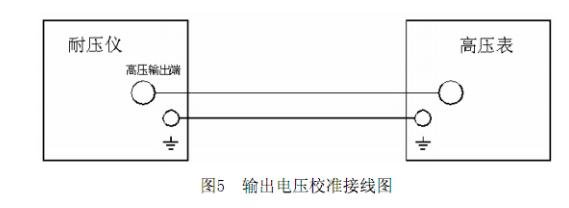

將儀器處于“復位”狀態，逆時針轉動“電壓調節”旋鈕到底，按圖5接線。按下“啟動”鈕，調整“電壓調節”鈕，使高壓表的讀數為表3所示檢測點數值，并計算儀器示值與高壓表的讀數誤差是否滿足技術指標，如否可調整對應電位器值。

型號	輸出電壓kV	監測點kV	電位器	技術指標

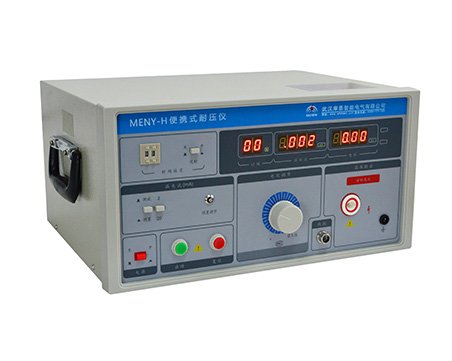

MENY-H	0-5	3	w4	±（5%r+3d）

注：不同的輸出電壓應選擇合適的高壓表的測量范圍。高壓表的誤差應在±1.5%以內，如果是指針式高壓表應使其測量范圍落在標尺刻度的1/3以上。
7.2漏電流和報警電流

7.2.1  漏電流
將便攜式耐壓測試儀處于“復位”狀態，逆時針轉動“電壓調節”旋鈕到底，按圖6接線，“漏電流量程” 轉換鍵置于2mA檔。按表4選擇對應的負載電阻。

電流mA	0.5	1	2	5	10	20	50	100	200
負載電阻 KΩ/w	1000/1	500/1	250/1	100/2	50/5	25/10	10/25	5/50	2.5/100

表  4

便攜式耐壓測試儀報警電流
在校準基準電流1mA處正確無誤時，調W7電位器（指針式調RP1電位器），使之報警。再檢查各點的報警電流誤差是否符合表1中規定值。
