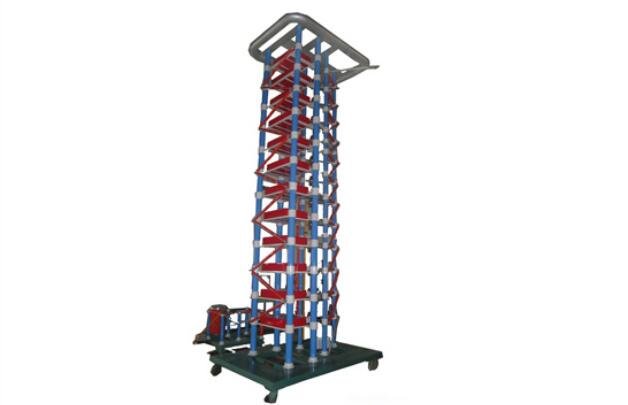

ME9003沖擊電流試驗裝置

來源：www.zeichua.cn 更新時間：2020-08-25

9003

沖擊電流試驗裝置
執行標準：DL/T848.5-2004

9003

一、ME9003沖擊電流試驗裝置產品概述：
MECJ系列沖擊電流發生器主要用以檢驗電力設備進行耐受沖擊電流穩定的能力，廣泛應用于氧化鋅避雷器閥片及SPD（浪涌保護器）進行沖擊電流試驗，也可用于其它研究性試驗。技術指標符合國家標準和IEC標準的規定，主要技術性能處于國內領先地位，達到國際同類產品的先進水平。

二、ME9003沖擊電流試驗裝置產品特點：
1、體積小、結構緊湊、調波方便
2、輸出電流大(4/10μS波形達到200kA）
3、本裝置采用下球氣缸推動觸發方式，同步性能好，動作可靠
4、每只主電容器套管上都串有一只大能量的無感吸能電阻，確保主電容器的安全
5、采用恒流充電計算機測量控制一體化系統，自動化程度高，抗干擾能力強

三、ME9003沖擊電流試驗裝置產品參數：

沖擊電流發生器的主要技術參數
額定電壓	≤±100kV
2000μS方波沖擊電流幅值	3kA±5%
1/＜20μS陡波沖擊電流值	20kA±5%
4/10μS沖擊電流幅值	200kA±5%
8/20μS雷電沖擊電流幅值	200kA±5%
30/80μS操作沖擊電流幅值	30kA±5%

四、ME9003沖擊電流試驗裝置產品及附件：

名稱	數量	單位
智能控制臺	1	臺
主體沖擊裝置車	1	臺
專用分壓器	1	臺
專用控制線	1	套
分壓器信號線	2	根
說明書	1	本
檢驗報告	1	份
合格證	1	張
