rmhd超低頻高壓發生器

來源：www.zeichua.cn 更新時間：2020-08-31

rmhd

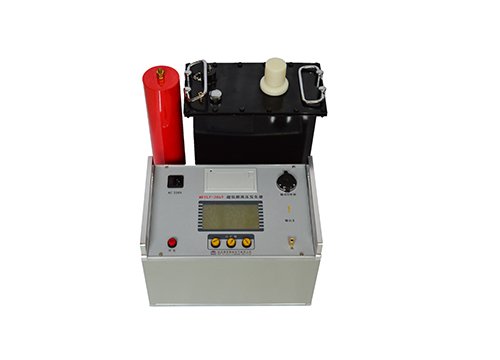

超低頻高壓發生器產品簡介
rmhd

rmhd本產品接合了現代數字變頻xianjin技術，采用微機控制，升壓、降壓、測量、保護完全自動化。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便。現在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這樣一些不足之處，另外，還有如下特點需要特別說明：
1.電流、電壓、波形數據均直接從高壓側采樣獲得，所以數據準確。
2.具有過壓保護功能，當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms。
3.具有過流保護功能：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms。
4.高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。
5.由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。

rmhd超低頻高壓發生器技術參數
1.輸出額定電壓：參見表1
2.輸出頻率：0.1Hz、0.05Hz、0.02Hz
3.帶載能力： 0.1Hz zui大1.1μF
0.05Hz zui大2.2μF
0.02Hz zui大5.5μF
4.測量精度：3%
5.電壓正，負峰值誤差：≤3％
6.電壓波形失真度：≤5％
7.使用條件：戶內、戶外；溫度：-10℃～+40℃；濕度：≤85％RH
8.電源保險管：參見表1
9.市電源：頻率50Hz，電壓220V±5%。若使用便攜式發電機供電，發電機要求：頻率50Hz，電壓220V±5%，功率應大于3KW，并且在發電機的輸出端并聯一只功率不小于800W的阻性負載（如電爐），以便穩定發電機的運轉速度。否則儀器將不能正常工作。

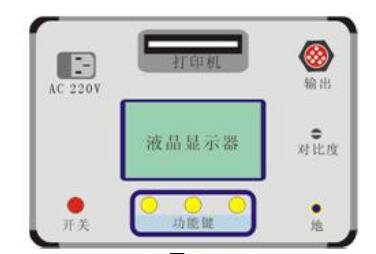

rmhd超低頻高壓發生器控制器面板示意圖

圖1
圖1中各部件示意以及功能說明：
“地”：接地端子，使用時與大地相連。
“輸出”：輸出多芯插座，使用時與升壓器的輸入多芯插座相連。
“對比度”：對比度調節旋扭，用于調節液晶顯示器的對比度。
“功能鍵”：其功能由顯示器提示欄對應位置提示。
“AC220V”：電源輸入插座，內藏保險管。
“開關”：電源開關。內藏指示燈，開時亮，關時熄。
“打印機”：打印測試報告。
“液晶顯示器”：顯示測試數據以及輸出波形。
