電纜故障測試儀主機面板

來源：www.zeichua.cn    更新時間：2020-08-03

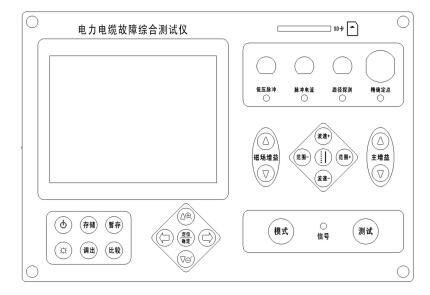

電纜故障測試儀主機面板

電纜故障測試儀主機面板上有以下內容：
1.電纜故障測試儀液晶屏幕：
顯示各種信息，顯示的內容在以后章節中有詳細介紹。
2.電纜故障測試儀按鍵和指示燈：
（1）開關  鍵：長按2秒鐘有效，用來打開或關閉儀器電源。
（2）    鍵：背光鍵，用來打開和關閉液晶屏背光。
（3） 存儲  鍵：用來存儲當前波形。
（4） 調出  鍵：調出SD卡中存儲的歷史波形。
（5） 暫存  鍵：在儀器內存中暫存當前波形，以備雙波形比較。
（6） 比較  鍵：同時顯示當前波形和暫存波形，以便比較兩波形的異同。
（7）   和    鍵：用來移動光標。
（8）定位／確定  鍵：定位功能：自動移動光標，定位故障點。
確定功能：當某些操作需要時，用來進行確認。
（9）上/放大  和  下/縮小  鍵：在正常測試時，用于對波形的縮小／放大。當調出SD卡已存儲的波形時，用來選擇需要查看的波形。
（10） 磁場增益  ＋/－：用來在定點模式下調整同步磁場信號的增益。
（11） 范圍  ＋/－鍵：用來改變當前測試范圍（量程）。
（12） 光標切換  鍵：用來切換虛實光標。
（13） 波速  ＋/－鍵：用來調整電纜波速度。
（14） 主增益  ＋/－：用來調整測距 / 定點聲音 / 路徑信號的增益。
（15） 模式  鍵：循環選擇工作模式。
（16）面板右上角區域的“低壓脈沖”、“脈沖電流”、“路徑探測”、“精確定點”指示燈用來指示當前工作模式，
（17） 測試  鍵：在低壓脈沖模式：按一下進行一次測試；在脈沖電流模式下：按一下進入等待觸發狀態；在定點和路徑模式下無效。
（18）“信號”指示燈：低壓脈沖模式：測試時閃亮一次；脈沖電流模式：觸發時閃亮一次；定點模式：磁場觸發時閃亮一次；路徑模式：無效。

3.電纜故障測試儀接口：
（1）低壓脈沖插口：接低壓脈沖測試線。
（2）脈沖電流插口：接脈沖電流耦合器。
（3）路徑探測插口：接路徑傳感器。
（4）精確定點插口：接定點傳感器。
（5）SD存儲卡插槽：SD卡用來存儲測距波形。需要時將SD卡插入插槽，按壓到底；需要取出時，按一下SD卡，將自動彈出。
（6）耳機插口：在主機側面，用來在定點和路徑模式下，接耳機監聽聲音。
（7）充電插口：在主機側面，用來接充電器，對儀器內置電池充電。
