多功能電能表現場校驗儀常見故障分析

來源：www.zeichua.cn    更新時間：2020-08-03

多功能電能表現場校驗儀常見故障分析
1、多功能電能表現場校驗儀常見故障
⑴裝置接線錯誤
⑵電能表故障
⑶CT部分故障
2、多功能電能表現場校驗儀經驗判斷
⑴計量裝置正常時綜合誤差（含CT誤差、二次接線誤差和電表誤差）在±3%時。
⑵綜合誤差在-10%至-3%時一般可能為
a、電表不準
b、CT二次負載重
c、CT負誤差
⑶綜合誤差超過10%時可能為
a、CT二次接線錯誤
b、CT變比不對
c、缺相或錯相
一般現場工作時可先進行綜合誤差的測量，綜合誤差在±3%時系統基本沒有問題，當綜合誤差較大時可分別進行CT誤差、電表誤差的校驗及線路診斷。
3、三相四線制線路常見問題
⑴缺一相
缺某相電壓、電流時，可從分析儀的“測量參量1”或“矢量圖”兩功能項直接看出。缺相原因一般是計量裝置的三組元件中的某一組元件出現故障或接線斷開。具體可能原因如下：
a、電能表電壓線圈一相不通（線圈斷路、雷擊、電壓掛鉤與螺釘未接觸）
b、計量回路一次測某相保險熔斷或接觸不良
c、電壓二次回路一相線路斷路（保險熔斷或接觸不良）
d、電表或CT本身一相電流線圈或CT二次繞組開路（線圈燒斷、電能表接線端或二次接線端接觸不上）
e、二次電流回路中某相電流開路
⑵缺兩相
與缺一相的原因和情況基本類似。

⑶電流一相或幾相反向
電流反向可從 “矢量”功能中看出，例如上圖所示的情況為A相電流反向，反向后角度與正常應相差180°，
造成此種現象的原因為：

a、A相CT 的K1、K2接反
b、A相CT電纜穿出方向反向
c、CT上K1、K2與實際標注不符
⑷電壓與電流錯相

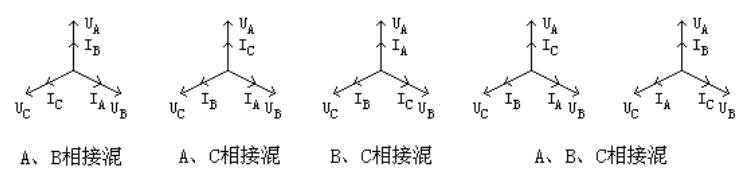

一相或幾相電壓和電流不對應，使實際角度與正常差120°或240°，如下圖（圖二）


圖二

4、多功能電能表現場校驗儀三相三線制線路分析方法
三相三線制線路接線正確時矢
量圖如右圖，錯誤接線的分析方法參

照三相四線制線路。
5、多功能電能表現場校驗儀單相表測量
單相表測量時可用儀器的任意一相進行（通常情況用A相），情況比較簡單，此處不做具體講解。
6、多功能電能表現場校驗儀CT常見故障及原因
⑴故意更換CT銘牌
⑵CT精度不合格
⑶CT損壞
7、多功能電能表現場校驗儀電能表故障
如果接線正確但誤差還是很大，則應調整或更換電表。
