接地電阻在線檢測儀

來源：www.zeichua.cn 更新時間：2021-08-17

接地電阻在線檢測儀簡介
MOEORW2800系列接地電阻在線檢測儀是我公司十多年致力于“接地電阻檢測技術研究”的又一高新技術產品，專為在線監測接地引下線的連接狀況、回路接地電阻、金屬回路聯結電阻而精心設計制造的。在線測試、非接觸測量、地線穿心通過、無需自檢、實時檢測、采用RS232、RS485有線通信或GSM無線通信傳輸數據，實現遠程在線監測。檢測儀內置傳感器與電路板，完全封閉，具有防雨淋、防塵、耐高低溫、防腐、阻燃等特性，確保野外、礦井下、室內等長時間在線監測的高精度、高穩定性、高可靠性。

MOEORW2800系列接地電阻在線檢測儀適用于輸電線路桿塔接地；地下礦井設備接地；氣象防雷接地；石油化工接地；通訊接地；變配電站接地；鐵路設施接地；建筑倉庫接地；電氣設備接地等。
MOEORW2800系列接地電阻在線檢測儀可以單個安裝使用，也可以組建成有線網絡系統或無線網絡系統使用。有線網絡系統通過RS232、RS485通訊協議傳輸數據，由主通訊器(集中器)、監控軟件、電源適配器、電腦等組成，適合于近距離或礦井下接地電阻監測。無線網絡系統通過RS232、RS485、GSM/GPRS通訊協議傳輸數據，由主通訊器(集中器)、GSM/GPRS收發模塊、SIM通訊卡、監控軟件、電源適配器、電腦等組成，適合于遠距離或礦井下接地電阻監測。有線網絡系統適合于1500米距離內監測、無線網絡系統不受距離限制。
監控軟件可以時時顯示被測接地電阻值，可以設置自動監控記錄時間，間隔記錄時間為1～200小時，記錄數據自動存儲報表，方便歷史查詢、分析監測點接地阻值的變化情況。
其中，MOEORW2800C型可以通過LCD直接顯示被測值，還可以通過檢測儀設置報警臨界值，具有聲光報警指示，非常適合于無需組建網絡時獨立安裝使用。

接地電阻在線檢測儀型號區別

型號	區別說明

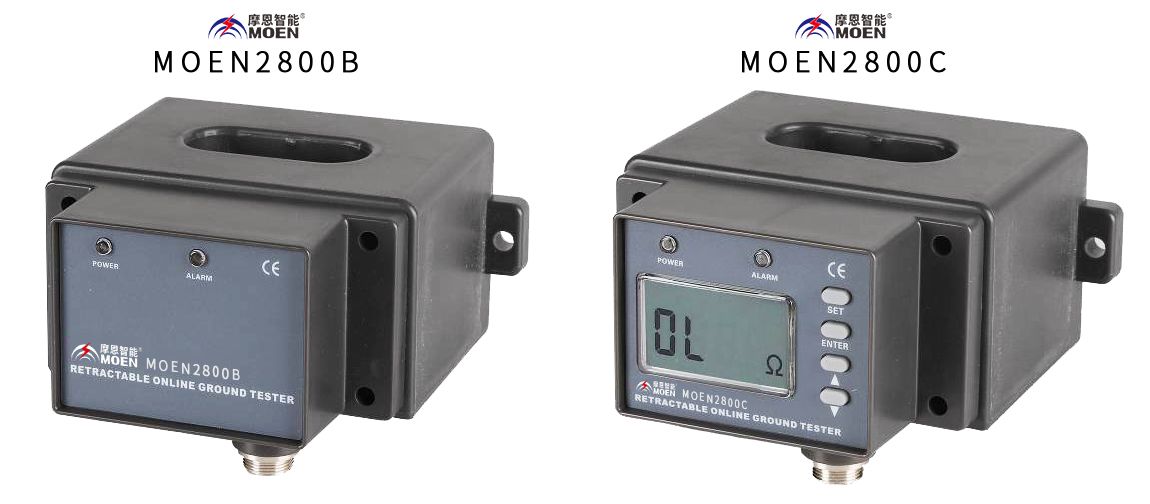

MOEORW2800B	檢測儀無顯示，需要組建網絡使用。
MOEORW2800C	檢測儀自帶LCD顯示、報警設置、聲光報警指示?？瑟?dú)立安裝使用，也可以組建網絡使用。
MOEORW2800WD	有線網絡系統，RS232+RS485通訊，適合于1500米內近距離組網。
MOEORW2800WS	無線網絡系統，RS232+RS485+GSM通訊，適合于遠距離監測。

接地電阻在線檢測儀技術規格

功能	回路接地電阻在線監測、金屬回路聯結電阻在線監測、接地狀況監測。
電源	檢測儀：6VDC～9VDC，50mA Max. 有線網絡通訊器：6VDC，30mA Max. 無線網絡通訊器：9VDC，150mA Max.(內置GSM模塊)
電阻量程	0.01Ω～200Ω
分辨率	0.001Ω
顯示范圍	0.00Ω～500Ω
精度	±2%rdg±3dgt(20℃±5℃，70%RH以下)
地線穿孔尺寸	60mm×30mm，閉口式(可以穿過60mmX4mm扁鋼或外徑Ф30mm電纜)
溢出指示	顯示值大于500Ω時，系統軟件和LCD顯示“OLΩ”符號
連接線	1條，長1米(5芯屏蔽線)
接線標識	紅/棕色---電源輸入正；黑色---電源輸入地；藍色---RS485信號正；灰色---RS485信號負；白---屏蔽地； (電源輸入地與屏蔽地可以短路連接)
通訊方式	有線網絡：RS232、RS485通信協議無線網絡：RS232、RS485、GSM通信協議
網絡點數	有線網絡：1～255個接地點，可擴展無線網絡：1～100個接地點，可擴展
通訊距離	有線網絡：約1500米，可擴展無線網絡：不限制
報警指示	MOEORW2800B：系統軟件報警指示 MOEORW2800C：檢測儀聲光報警和系統軟件報警指示
報警設置	MOEORW2800B：系統軟件設置 MOEORW2800C：檢測儀面板設置，系統軟件設置
數據顯示	MOEORW2800C：4位LCD直接顯示，系統軟件顯示 MOEORW2800B：系統軟件顯示
LCD尺寸	47mm×28.5mm
外形尺寸	檢測儀：175mm×170mm×130mm 有線網絡通訊器：140mm×105mm×75mm 無線網絡通訊器：230mm×160mm×105mm
安裝螺絲孔尺寸	Φ8mm
質 量	檢測儀：960g 有線網絡通訊器：650g 無線網絡通訊器：1300g
工作溫濕度	-20℃～55℃；20％RH～90％RH
溫濕度誤差	不超過5%
換檔	全自動換檔
地線干擾電流	應避免
外部磁場	＜40A/m
外部電場	＜1V/m
單次測量時間	約0.5秒
功耗	檢測儀：50mA Max. 有線網絡通訊器：30mA Max. 無線網絡通訊器：150mA Max.
安裝	地線穿心通過檢測儀中心孔
防護等級	電路板、傳感器完全封閉
安裝要求	避免雨淋、防水浸安裝
供電方式	外部提供電源或太陽能電池板加蓄電池供電
選購件	不銹鋼保護箱：具有防雨、防塵、防盜、防碰撞功能，為檢測儀提供可靠保護；可放置蓄電池，為檢測儀提供電源；箱體尺寸：320X210X190mm ，穿孔尺寸：52X22mm
	蓄電池：6V12AH，為檢測儀提供電源，蓄電池安裝在保護箱內。
	太陽能電池板：6V/15W給蓄電池充電。
