桿塔接地電阻測試儀廠家

來源：www.zeichua.cn    更新時間：2020-06-01

桿塔接地電阻測試儀廠家簡介
 武漢摩恩提供桿塔接地電阻測試儀廠家價格，桿塔接地電阻測試儀報價，產品選型，技術支持，適用于測量避雷線直接接地的輸電線路桿塔接地電阻

桿塔接地電阻測試儀廠家面板介紹

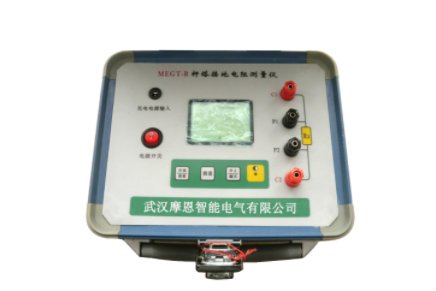

MEGT-R型桿塔接地電阻測量儀主機面板結構如圖1所示：


圖 1 面板介紹
1.恒流源輸出---連接測量鉗
2.液晶顯示屏---顯示測量數據
3.充電插孔---儀器充電時連接充電器
4.電源開關---開合測量儀的恒流源輸出
5.存儲/查看---存儲、查看測量數據
6.測量按鍵---等待屏幕出現“開始”提示，啟動測量程序
7.停止/翻頁---停止測量程序，或在查看狀態下翻頁
8.對比度調節按鈕---調節LCD顯示屏亮度
桿塔接地電阻測試儀廠家主要參數
測量儀主要技術參數如表1所示：

項目	技術參數
充電電壓	～220 V
工作電壓	—24 V
zui大輸出電流	2.0 A
測量范圍	0.1～200 Ω
準確度等級	1.0
外形尺寸	250×190×180 mm3
儀器重量	4 kg
絕緣強度	輸入對機殼：AC1kV 1min
絕緣電阻	輸入對機殼：≥2MΩ

桿塔接地電阻測試儀廠家主要特點
a)測量時無需放線，降低現場測量的勞動強度。
b)電壓輸出為高精度數控直流源，具有測量范圍寬、輸出電流大、紋波干擾極小的特點。
c)LCD同時顯示電壓值、實測電流值及電阻，便于操作及進行誤差分析。
d)內部電路選用高精度元器件，采用PID算法進行電流調整。
e)測量準確，所測值可認為是實際桿塔阻值。
f)測量儀內部設置測量數據存儲、查看功能
g)外殼采用特殊材料，機械強度高，具有一定抗振防摔能力。

桿塔接地電阻測試儀廠家測量儀原理

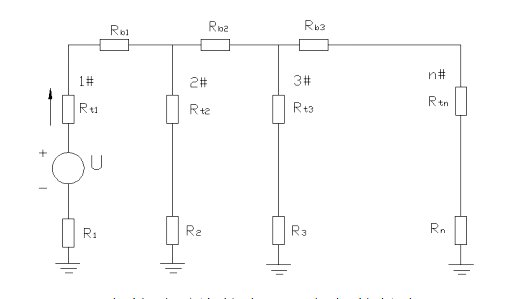

本儀器適用于測量避雷線直接接地的輸電線路桿塔接地電阻，其測量原理如圖2所示。桿塔塔身和本檔避雷線電阻、后續（或兩側）各檔鏈行回路等效阻抗中的電阻分量等形成一個回路，通過測量儀內部電源電勢，在該回路中產生電流，通過全電路歐姆定律得出所測桿塔的接地電阻值。
Rb1、Rb2、Rb3、…—各檔避雷線的電阻（包括接觸電阻）；Rt1、Rt2、Rt3、…—各基桿塔的電阻（包括接觸電阻）；
