工頻耐壓試驗操作臺

廠家簡介
武漢摩恩提供工頻耐壓試驗操作臺廠家價格、工頻耐壓試驗操作臺廠家報價，產品選型，技術支持，工頻耐壓試驗操作臺是輕型高壓試驗變壓器的配套設備。其性能優越，功能多，體積小，重量輕，具有使用可靠，外觀美觀，操作維修方便等特點。

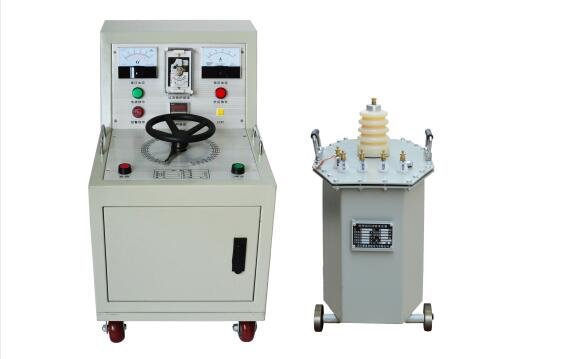

一、工頻耐壓試驗操作臺廠家產品結構及面板布置示意圖：
本設備為箱式或臺式結構，箱式為鋁合金箱，臺式為鐵殼噴塑，所有電器元件均裝在骨架上，便于安裝和維修。
本報警裝置電路簡單，性能可靠，具有計時、聲光同步報警功能。

二、工頻耐壓試驗操作臺廠家產品使用方法：
1、按照試驗要求將操作箱、變壓器、被試品連接好。
2、按照被試品正常試驗所需電流大小和耐壓時間，設定好過流繼電器電流值，時間繼電器時間值。
3、接入電源，綠燈亮，將調壓器手柄旋到零位。
4、按下啟動按鈕，一次主回路吸合，調壓器受電。順時針旋轉調壓器手柄，調壓器升壓。密切注意電壓表的指示，當升到被試品規定的耐壓值時，按下計時按鈕并注意被試品的情況。
5、當耐壓計時到時，操作箱自動發出報警聲，此時應立即逆時針旋轉調壓器手柄至零位，按下停止按鈕和計時按鈕，紅燈滅，綠燈亮。試驗即告完畢。
6、在升壓或耐壓近程中，如發生短路、閃絡、擊穿等過流時，過流繼電器動作，切斷主回路。此時應將調壓器逆時針旋轉至零位。

三、工頻耐壓試驗操作臺廠家產品使用技術條件：
1、容量：15kVA
2、工作電壓：交流380V ，三相， 50HZ
3、輸出電壓：400V
4、輸出電流：37.5A
5、溫度：0℃～40℃
6、海拔高度：<1000m
7、相對濕度：<90%
8、工作場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和浸蝕性介質。
9、連續工作時間不大于5分鐘，多試品測試請間隔10分鐘左右。
注：升壓時要緩慢、均勻；降壓時要迅速，不能直接關閉總電源，以免產生過電壓，損壞設備。
四、工頻耐壓試驗操作臺廠家注意事項
1、開箱時應檢查有否運輸損壞或不良接觸。
2、使用一段時間后應檢查各電器元件是否良好，特別是調壓器碳刷的接觸良好。
3、嚴格按照程序操作。

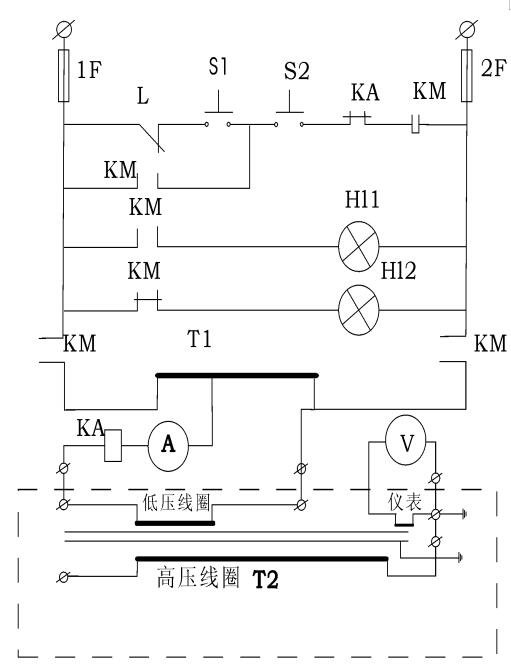

原理圖如下：
