ME-66 驗電器功能檢測試驗裝置裝置的結構

來源：www.zeichua.cn 更新時間：2019-06-24

驗電器功能檢測試驗裝置裝置若用于10、35KV： H1為兩節伸縮絕緣管，收縮長度為850mm，伸出長度為1500 mm（見表一、二及圖一、二）頂部裝有550mm金屬環。H2、H3為三節伸縮絕緣管，收縮長度為700mm，伸出長度為1810 mm。H2支撐試驗電極，H3支撐驗電器。
驗電器功能檢測試驗裝置裝置若用于66—110KV及220—330KV；H1為三節。收縮長度為900mm，伸出長度為2500 mm（見表一、二及圖一、二）頂部裝有1050mm金屬環。H2、H3為三節伸縮絕緣管，收縮長度為1030mm，伸出長度為3025 mm。H2為支撐試驗電極，H3為支撐驗電器。

試驗報告

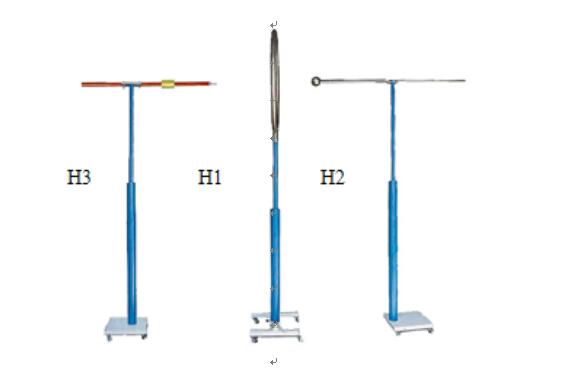

驗電器功能檢測試驗裝置裝置1

KV	電極間隔距離 mm	H1 mm	環直徑 mm	球直徑 mm	電力標準
10 35	100 430	>1500	550	60	DL740- 2000于2000- 11-03
66—110 220—330	650 850	>2500	1050	100	DL740- 2000于2000- 11-03
500	125	>3500	1550	150	非標

表一

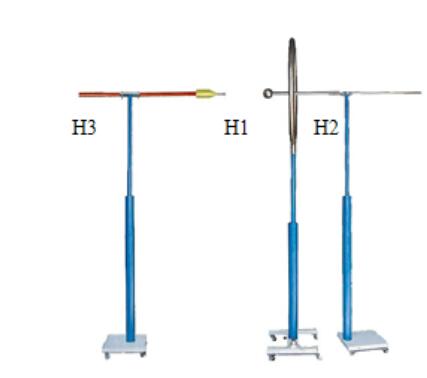

驗電器功能檢測試驗裝置裝置2

KV	電極間隔距離 mm	H1 mm	環直徑 mm	球直徑 mm	電力標準
10 35	300	>1500	550	60	DL740-2000于2000-11-03
66—110 220—330	650 850	>2500	1050	100	DL740-2000于2000-11-03
500	125	>3500	1550	150	非標
