MEZN-6DT智能安全工器具檢測裝置驗電器功能檢測的試驗方法

來源：www.zeichua.cn 更新時間：2019-03-22

MEZN-6DT智能安全工器具檢測裝置驗電器啟動電壓的試驗

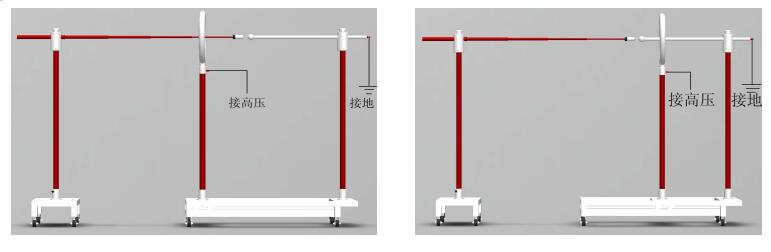

⑴啟動電壓的測量接線

如上圖所示為2中驗電器啟動電壓的接線圖，左圖為帶接觸電極延長的驗電器，右圖為不帶接觸電極延長的驗電器。
這里以35kV帶接觸電極延長的驗電器為例（注：做啟動電壓需配合升壓設備）：首先將帶導軌的試驗平車上中間平車（安裝有均壓環）移動標有a1 430mm（紅色帶箭頭）位置，平車上的標尺與平臺上的標尺對齊。然后接好地線包括2平車底座、均壓環及升壓設備，將驗電器固定在小平車上，同時將驗電器抽出，然后移動小平車使得驗電器穿過均壓環，且驗電器的金屬頭與均壓球接觸保持即可，將升壓設備的高壓導線接到均壓球延長桿上，再接升壓設備的其他導線，試驗人員撤離到安全區后合上電壓，將升壓設備均勻加壓知道驗電器發出報警，馬上停止加壓，此時記錄下高壓電壓數值，且比對數值是否落在35kV的14%~40%內（4.9kv~14kv），是表明驗電器啟動電壓報警合格，否則此驗電器不合格。其它規格的驗電器啟動電壓也是如此，通過移動均壓環平車到指定位置即可。

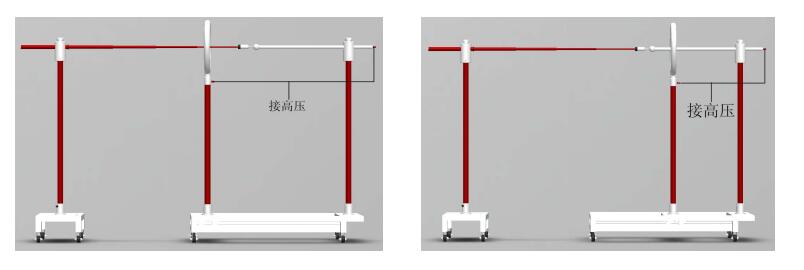

⑵同干擾的電場影響的接線

上圖為2種驗電器同向干擾的電場影響試驗，試驗步驟與驗電器啟動電壓相似，首先移動導軌平車到指定位置（平車上有標記），接好地線，將均壓球及均壓環都接上高壓，然后在進行升壓，將電壓升到驗電器標稱值的0.4倍或0.45倍的電壓后停止加壓，（比如10kV的驗電器電壓升到4000V），如此時驗電器有報警說明此驗電器合格，否則為不合格。

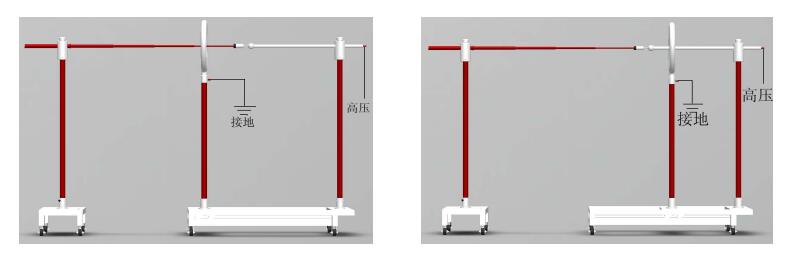

⑶相干擾電場影響的接線

上圖為2種驗電器反向干擾的電場影響試驗，試驗步驟與驗電器啟動電壓相似，首先移動導軌平車到指定位置（平車上有標記），接好地線，均壓球也接地，而高壓線接在均壓環上，然后在進行升壓，將電壓升到驗電器標稱值的0.6倍電壓時停止加壓，（比如10kV的驗電器電壓升到6000V），如此時驗電器沒有報警說明此驗電器合格，否則為不合格。
